Порядовка мангала-барбекю для участка

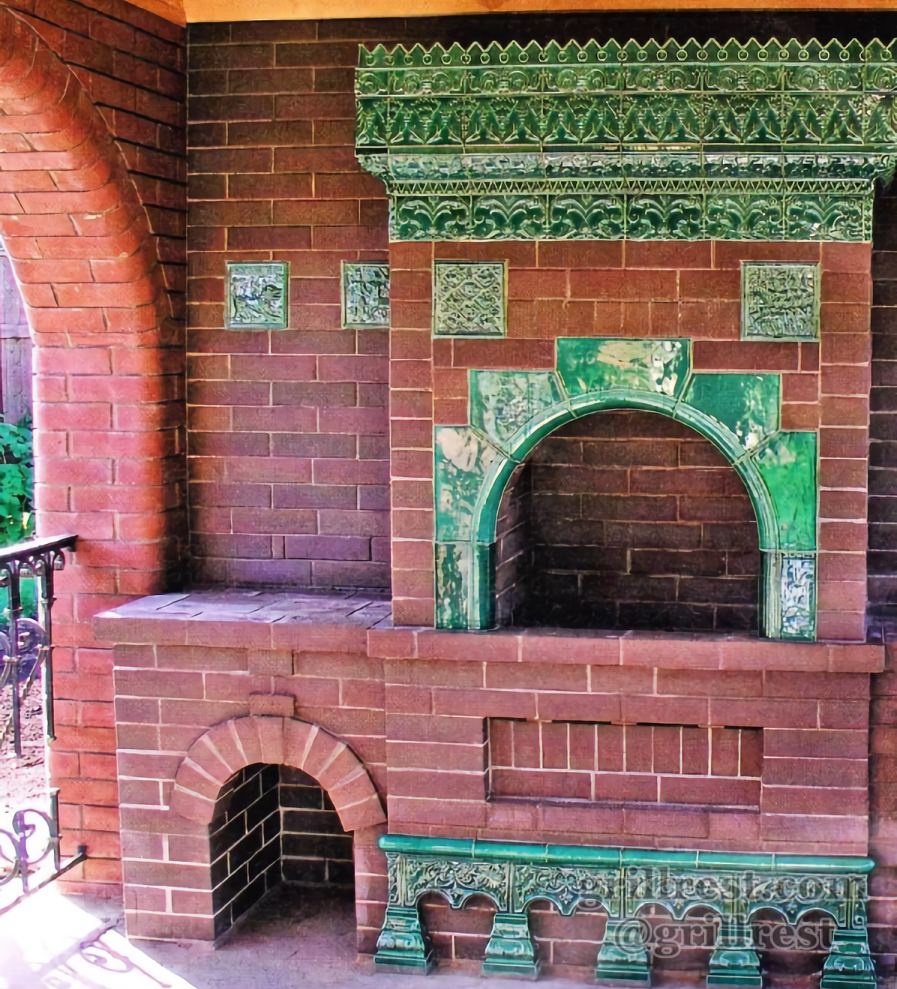

Многофункциональный уличный очаг, расположенный в кирпичной беседке. Конструкция включает топочную камеру с арочным порталом, варочную поверхность, дымоход и декоративную отделку изразцами. Печь предназначена для приготовления пищи, барбекю, а также может использоваться для копчения.

Особенности:
— конструкция сложена из красного кирпича и облегчена изразцовым фахурным карнизом и цокольными изразцовыми вставками
— объединяющим элементом служат арки портала, пилястры и цоколь
— декоративная отделка выполнена изразцами с сюжетами и орнаментом в русском стиле
— для изготовления изразцов использовалась зелёная полива (мурава) и красно-коричневая прозрачная глазурь
— под варочной поверхностью предусмотрено пространство для дров
— сбоку расположена варочная одноконфорочная панель
— возможно использование решётки-гриль или треноги для казана

Ключевые элементы по рядам:
Ряды 1-2: сплошное основание, цоколь
Ряды 3-4: поддувальная камера, зольник, установка поддувальной дверцы
Ряды 5-6: стенки топливника, установка колосниковой решётки, начало арочного проёма топки
Ряды 7-10: кладка стенок топочной камеры, выкладывание арки топочного портала, формирование дымовых каналов
Ряды 11-12: установка варочной панели (жаровни) или решётки-гриль, частичное перекрытие топочного проёма, формирование дымоходного канала
Ряды 13-14: сужение к дымосборнику, переход от топки к дымовой трубе
Ряды 15-16: продолжение формирования дымосборника, выравнивание внешних стенок печи, подготовка для изразцовой отделки
Ряды 17-18: сужение к трубе, переход дымосборника в дымоход
Ряды 19-20: формирование основания для трубы, уменьшение проёма дымохода, установка печной задвижки
Ряды 21-23: кладка дымовой трубы (может выкладываться глазурованным кирпичом или облицовываться изразцами)

Размер в основании: 10,5 х 3,5 кирпича.

Автор: Владимир Акулинский, Сергей Иванилов, г. Москва
Источник: Журнал САМ №2 за 2012 год

— Кирпич красный керамический (полнотелый)
— Кирпич глазурованный (для трубы и декора)
— Глина
— Песок
— Изразцы фасадные (цокольные, фахурные, сюжетные)
— Глазурь зелёная (мурава)
— Глазурь красно-коричневая прозрачная
— Дверца поддувальная
— Колосниковая решётка
— Решётка-гриль
— Тренога для казана
— Задвижка печная
