Двухэтажный дом из клееного бруса 10×9 м, общая площадь 144 м.кв.

84 просмотра

Общий вид 1

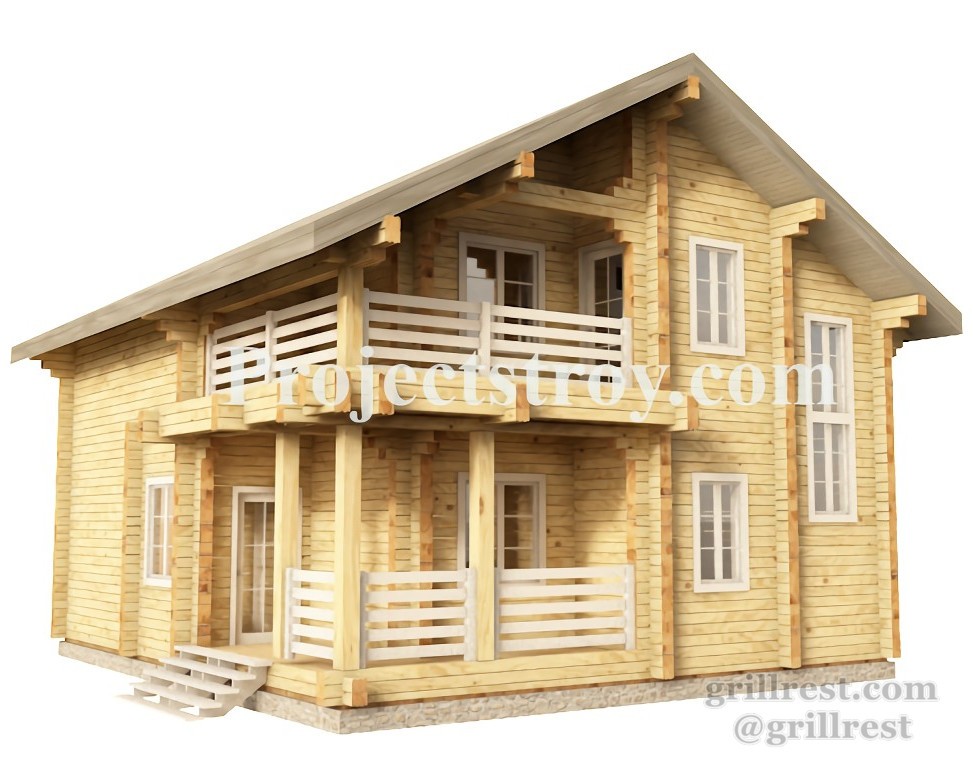

Общий вид 2

1 этаж

2 этаж

Характеристики
Назначение	жилой дом
Материал стен	клееный брус
Размер в плане (д×ш)	10 100 × 8 900 мм
Этажность	2
Общая площадь	143,57 м²

Описание

Материал стен: клееный брус.

Основной комплект чертежей:
— Эскизы и планы 1 и 2 этажей, экспликация
— План фундамента
— Развертка и ведомость кровли
— Фасады
— Разрезы
— Подкладная доска, ведомость
— Цокольное перекрытие, ведомость балок
— Межэтажные перекрытия, ведомость балок
— План, проекция и ведомость стропильной системы
— Порядовки, виды, срубы
— Конструктив

План 1 этажа:
1. Спальня
2. Тамбур
3. Терраса
4. Санузел
5. Котельная
6. Кухня-гостиная
7. Холл

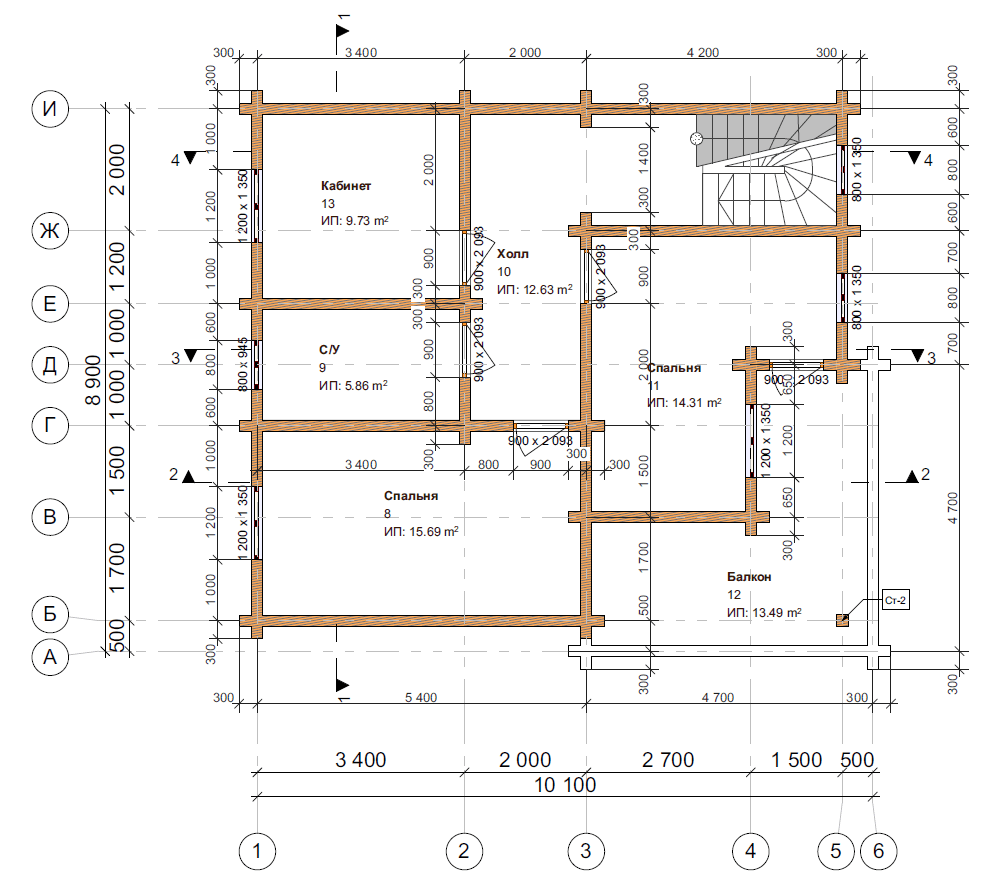

План 2 этажа:
8. Спальня
9. Санузел
10. Холл
11. Спальня
12. Балкон
13. Кабинет
