Проект каркасного дома на 2 этажа с кирпичной облицовкой 125 м.кв.

Индивидуальный проект жилого дома на 2 этажа (1 + мансарда). Полезная (общая) площадь: 124,9 м²

Инженерно-климатические условия:
— климатический район — 1В
— расчетное значение веса снегового покрова — 180 кгс/м²
— нормативный скоростной напор ветра — 30 кгс/м²
— расчетная зимняя теммпература наружного вохдуха — минус 35℃

Здание II уровня ответственности:
— степень огнестойкости здания — V
— класс конструктивной пожарой опасности — C5
— класс функциональной пожарной опасности — Ф1.1

Ведомость чертежей:
— общие данные
— фасады в осях

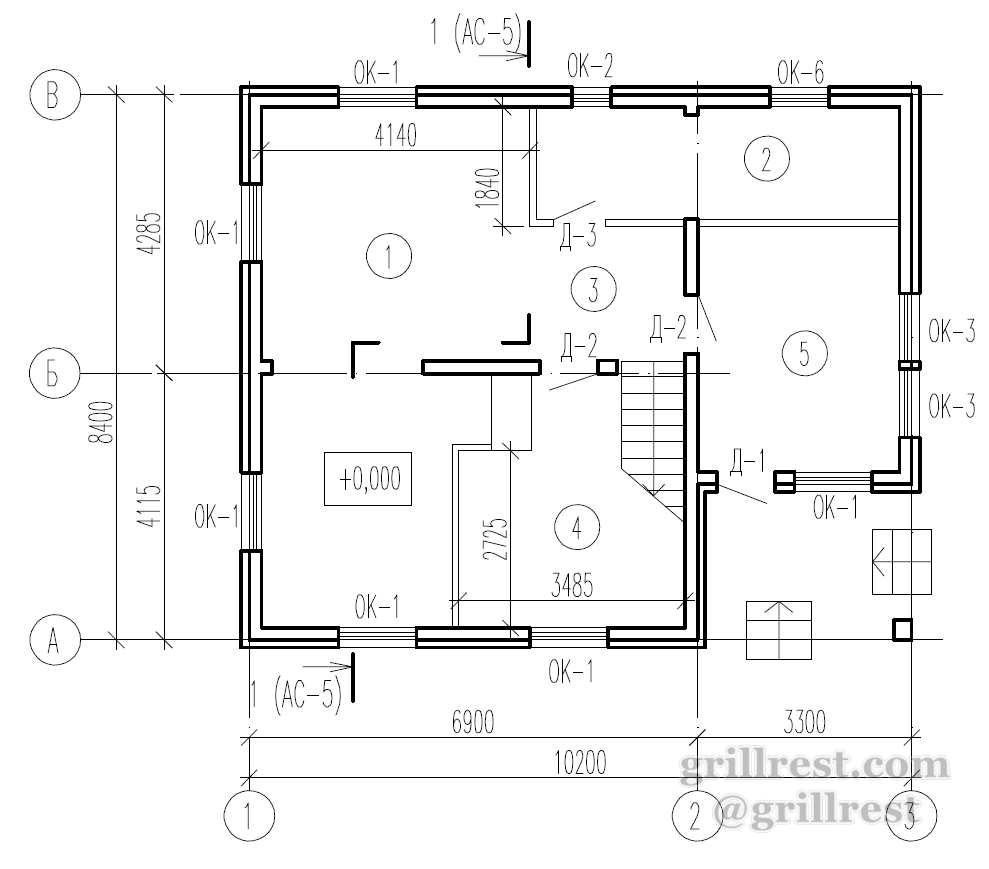

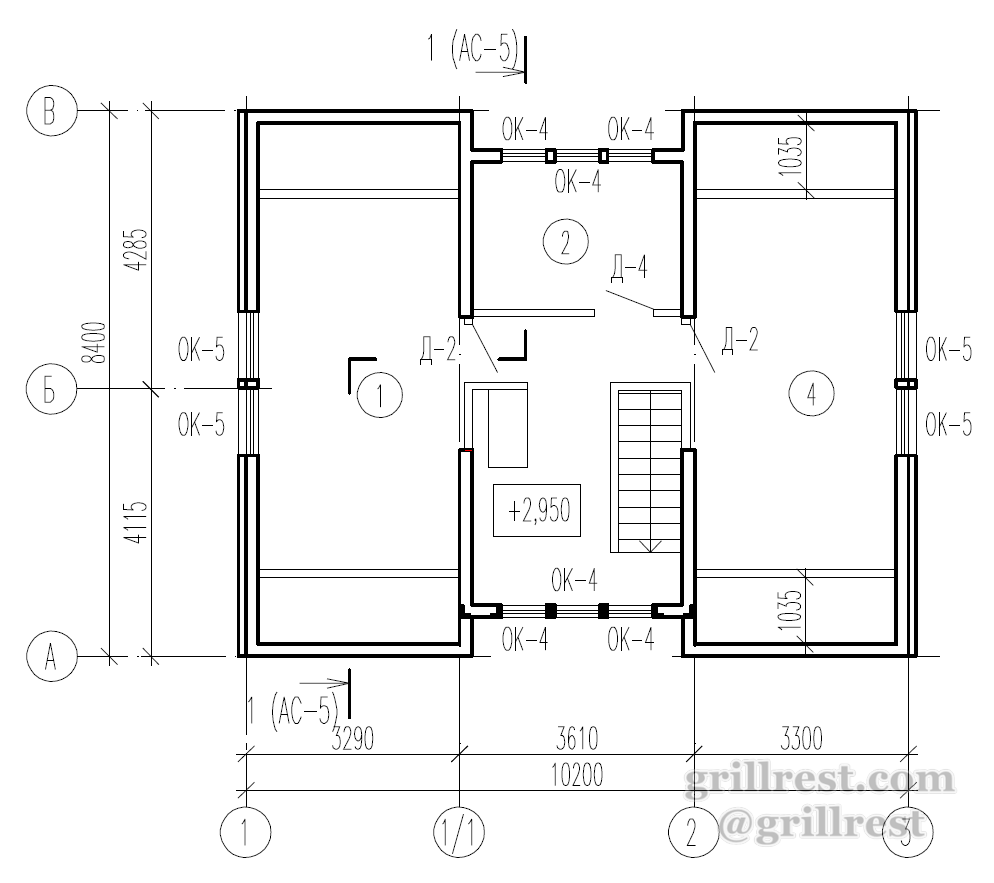

— планы 1 и 2 этажей
— разрезы
— ведомость оконных и дверных проемов
— схема расположения свай, ростверк
— схема расположения элементов каркаса первого и второго этажей
— развертки каркаса по осям
— схемы расположения элементов перекрытия
— спецификации элементов каркаса
— план стропил
— металлическая рамка

Материал стен 1-го этажа:
— облицовочный кирпич 120 мм,
— ветрозащита: изоспан АМ
— утеплитель: базальтовые плиты RockWool 150 мм
— стойка каркаса
— пароизоляция: изоспан В
— подшив: гипсокартон 12,5 мм
