Мансардный дом 10х10 м, общей площадью 150 м.кв.
89 просмотров
Общий вид

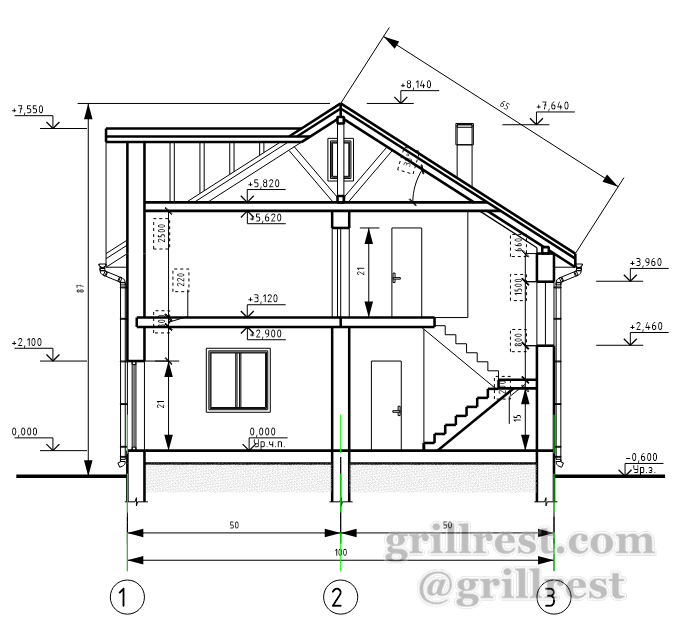

Пример

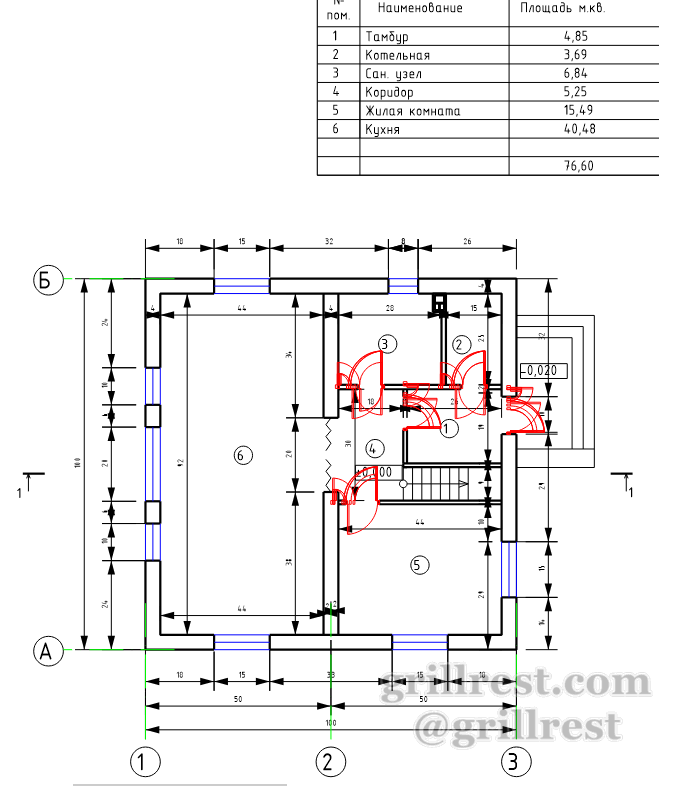

1 этаж
2 этаж
| Характеристики | |
| Назначение | жилой дом |
| Материал стен | — |
| Размер в плане (д×ш) | 10 000 × 10 000 мм |
| Этажность | 2 |
| Общая площадь | 150,63 м² |
Описание
Этажность: 1+мансарда
Жилая площадь: 71,02 м.кв.
План 1-го этажа:
1. Тамбур
2. Котельная
3. Санузел
4. Коридор
5. Жилая комната
6. Кухня
План 2-го этажа:
2.1. Холл
2.2. Гардеробная
2.3. Санузел
2.4. Жилая комната
2.5. Жилая комната
2.6. Жилая комната
Основной комплект чертежей:
— Общие данные
— План мансардного этажа
— Разрез
— Фасады
— План фундамента
— Схема расположения эелментов перекрытия
— План кровли
Мансардный дом 10х10 м, общей площадью 150 м.кв. 1,68 МБ 108 скачиваний
