Проект двухэтажного загородного дома 9х7,5 метров
113 просмотров

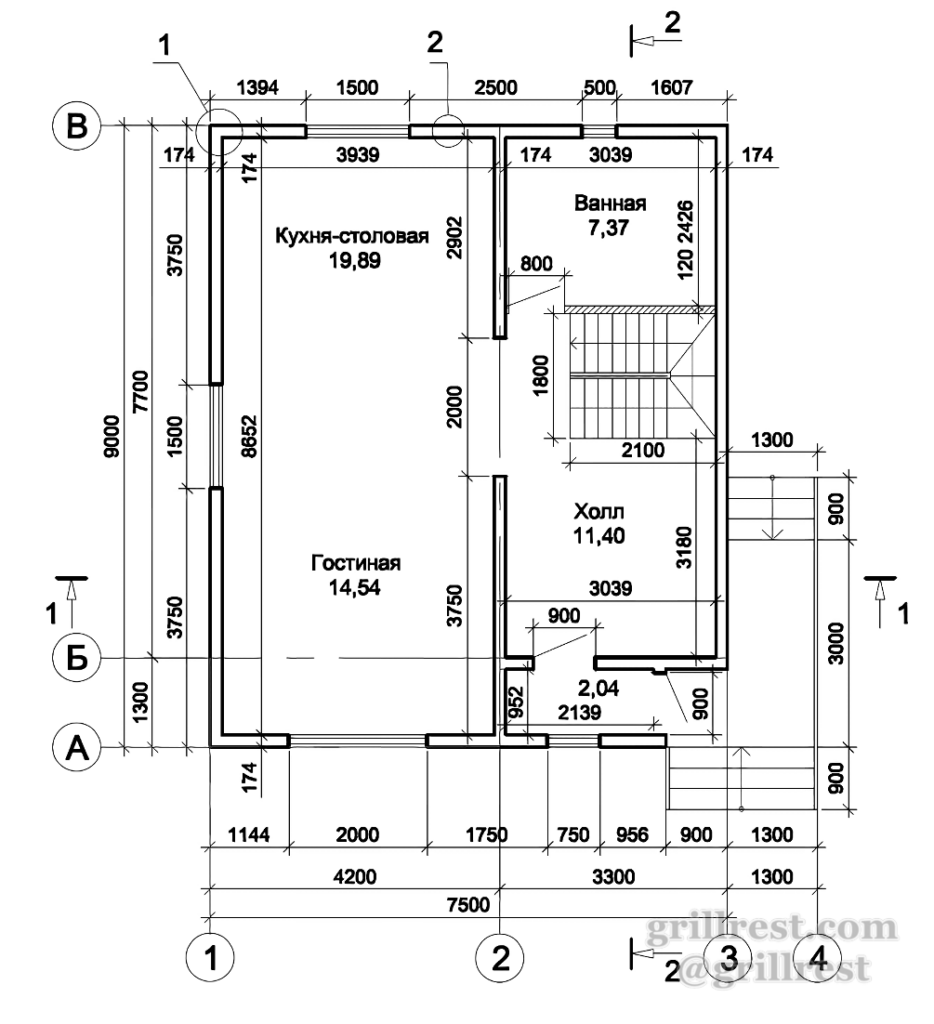

1 этаж
2 этаж
| Характеристики | |
| Назначение | жилой дом |
| Тип | деревянный |
| Размер в плане (д×ш) | 9000 × 7500 мм |
| Этажность | 2 |
| Общая площадь | 107 м² |
Описание
Дан проект загородного коттеджа на 2 этажа (мансарда) с виде файла PDF на 38 страниц. Чертежи включают:
- Планы этажей

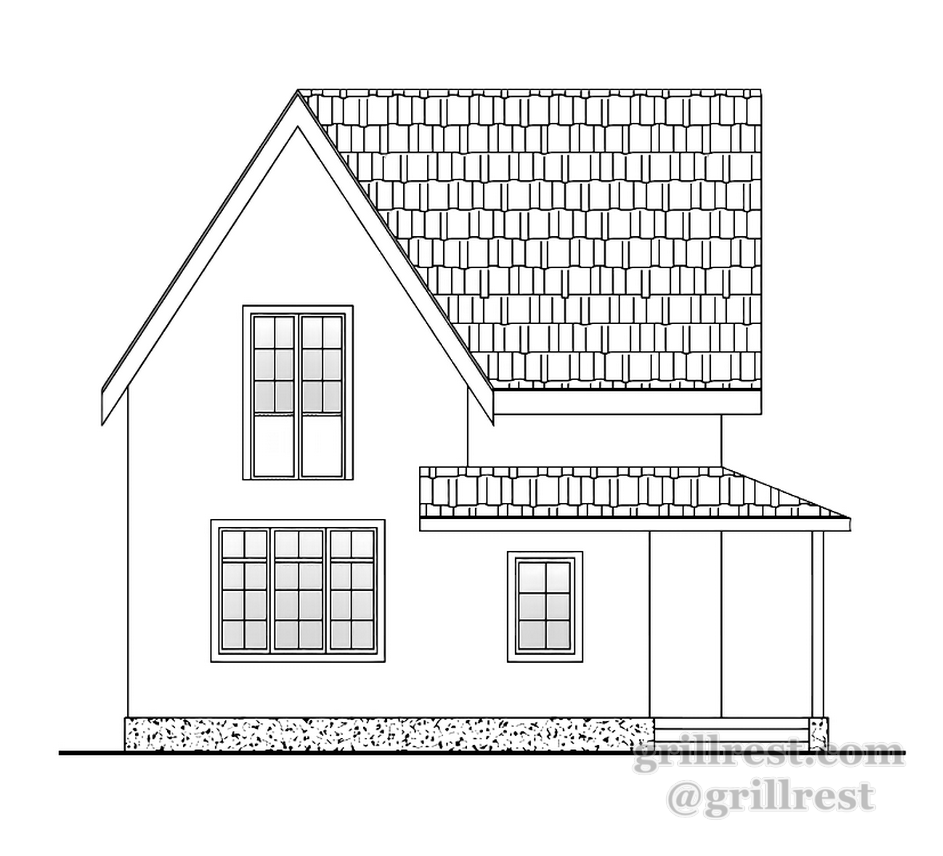

- Фасады по осям
- План свайного поля
- План обвязки
- План перекрытия фундамента
- Спецификация и раскрой панелей пола
- План перекрытий 1 и 2 этажа
- План расположения балок
- План раскроя кровли
- План стропил над крыльцом
- План панелей крыши
- Спецификация панелей пола
- Раскрой панелей крыши
- Развертки по стенам
- Спецификация стеновых панелей
- Раскрой панелей стен
- Крыльцо
