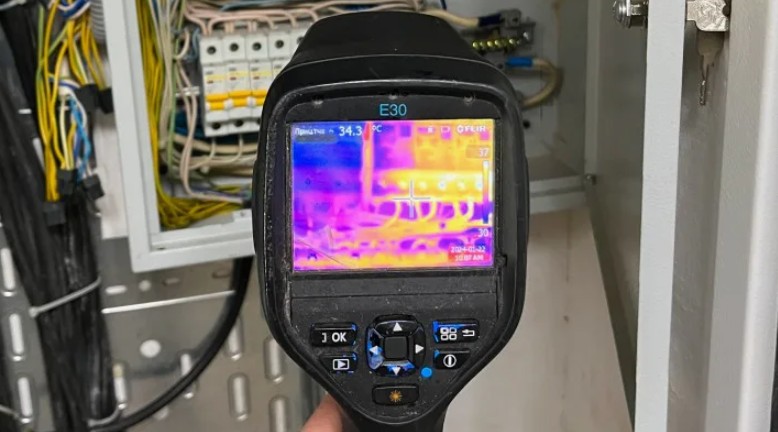

Использование тепловизора при ремонте электроники

Введение

Тепловизор для ремонта электроники нужен не ради эффектных снимков с разноцветными пятнами. Его главная ценность гораздо прозаичнее: он позволяет увидеть тепло там, где обычный взгляд видит только исправную на вид плату. Электронный компонент может быть внешне совершенно целым, не иметь трещин, потемнений или следов оплавления, но при этом работать в ненормальном режиме и постепенно перегреваться.

Для мастера это серьёзное преимущество. В современной электронике многие неисправности приходится искать буквально среди десятков и сотен компонентов, расположенных на небольшой печатной плате. Особенно трудно приходится с импульсными блоками питания, материнскими платами, видеокартами, контроллерами, зарядными устройствами и другой аппаратурой, где рядом находятся элементы с совершенно разными режимами работы.

Почему температура важна при ремонте электроники

Практически любой работающий электронный компонент выделяет некоторое количество тепла. В этом нет ничего необычного. Резистор рассеивает мощность, транзистор работает в определённом режиме, процессор и графический чип нагреваются во время вычислений, преобразователи питания имеют собственные потери. Даже совершенно исправная плата может выглядеть на тепловизоре как небольшая карта с холодными и горячими зонами.

Проблема начинается тогда, когда температурная картина перестаёт соответствовать нормальному режиму работы устройства. Например, два одинаковых преобразователя на одной плате работают примерно одинаково, а один из них заметно горячее. Или компонент, который обычно почти не нагревается, внезапно оказывается самым ярким участком на термограмме.

Иногда перегрев становится не причиной поломки, а её следствием. Это особенно важно. Допустим, неисправен элемент в цепи питания, из-за чего другой транзистор начинает работать с повышенной нагрузкой. Тепловизор первым покажет именно транзистор, а менять его вслепую бессмысленно — после замены новый элемент окажется в тех же условиях.

Поэтому температура для ремонтника — это своего рода дополнительный язык. Она не рассказывает всю историю, но иногда очень хорошо намекает, с какой стороны эту историю читать.

Что можно обнаружить с помощью тепловизора

Наиболее очевидная задача — поиск компонентов, которые перегреваются. Причём речь не только о критических температурах. Для диагностики зачастую интереснее относительно небольшая, но явно нетипичная разница между одинаковыми элементами.

Тепловизор может показать локальные источники нагрева на печатной плате, проблемные участки питания, перегруженные полупроводники, некоторые дефектные конденсаторы, микросхемы и соединения. При определённых условиях становится заметно даже неравномерное распределение тепла по корпусу компонента.

Это особенно полезно при ремонте устройств, которые включаются, но работают нестабильно. Например, компьютер может неожиданно выключаться, телевизор — перезагружаться, монитор — гаснуть после прогрева, а блок питания — уходить в защиту через несколько минут работы. Когда неисправность появляется не сразу, обычный осмотр платы часто почти бесполезен.

Здесь тепловизор способен дать важную подсказку. Мастер наблюдает за платой в момент, когда устройство начинает вести себя неправильно, и смотрит, какие области меняются по температуре. Иногда место неисправности буквально проявляется на глазах.

Но не стоит ждать, что на экране обязательно появится один ярко-красный компонент с надписью «сломано». Реальная электроника так не работает. Горячая деталь может быть совершенно исправной, а неисправный компонент иногда практически не выделяется по температуре.

Поиск короткого замыкания

Одна из интересных областей применения тепловизора — поиск коротких замыканий и аномальных токов. Когда на плате есть дефектная цепь, по ней может проходить ток, который значительно превышает нормальный для данного участка. В результате один из компонентов начинает рассеивать лишнюю мощность.

Если участок доступен для теплового наблюдения и условия позволяют подать безопасное питание, место повышенного потребления иногда удаётся обнаружить значительно быстрее, чем при последовательной проверке множества компонентов мультиметром.

Особенно хорошо этот метод показывает себя на платах с плотным монтажом. Когда десятки мелких компонентов находятся рядом, определить подозрительный участок только визуально бывает сложно. Тепловая карта добавляет ещё одно измерение — распределение температуры.

Однако при работе с короткими замыканиями нельзя забывать о безопасности самого оборудования. Если неисправность серьёзная, продолжительная подача питания может дополнительно повредить плату. Поэтому диагностика проводится с ограничением тока и с учётом особенностей конкретного устройства.

Самая полезная мысль здесь проста: тепловизор не должен превращаться в повод держать неисправную плату под питанием дольше необходимого. Его задача — сократить время поиска, а не устроить компонентам дополнительное испытание на прочность.

Диагностика блоков питания

Блоки питания особенно интересны для тепловизионного обследования. Здесь постоянно происходит преобразование электрической энергии, а значит, неизбежно выделяется тепло. Внутри можно встретить трансформаторы, диоды, транзисторы, контроллеры, дроссели, резисторы и конденсаторы, работающие в разных режимах.

При неисправности температурная картина способна заметно измениться. Один из силовых элементов начинает перегреваться, выпрямительный диод работает с ненормальной нагрузкой, дроссель нагревается сильнее ожидаемого или участок платы становится теплее из-за повышенных потерь.

Особенно удобно наблюдать блок питания не только сразу после включения, но и по мере прогрева. Компонент может выглядеть нормально первые несколько секунд, а затем температура начинает быстро расти. Для некоторых неисправностей именно такой сценарий оказывается ключевым.

При этом не стоит забывать о разнице между «горячим» и «неисправным». Силовые элементы по самой природе своей работы могут иметь высокую рабочую температуру. Если транзистор заметно теплее соседних деталей, это ещё не доказывает наличие дефекта.

Нужно знать схему, назначение компонента, характер нагрузки и хотя бы ориентировочный нормальный режим. Тепловизор хорошо показывает отклонение, но не заменяет принципиальную схему и опыт.

Работа с материнскими платами и компьютерной техникой

В компьютерной технике тепловизор особенно полезен благодаря высокой плотности компонентов. На материнской плате или видеокарте множество элементов работают рядом, и неисправность одного узла иногда приводит к совершенно неожиданному нагреву другого.

Хороший пример — система питания процессора или графического процессора. Она состоит из нескольких фаз, и их работа при нормальной нагрузке обычно имеет определённую закономерность. Если одна область заметно выделяется по температуре, это повод проверить соответствующую цепь.

Похожая ситуация встречается с ноутбуками. Аппарат может нормально загружаться, но выключаться под нагрузкой. Пользователь приносит его в ремонт, рассказывает про перегрев, а мастер открывает корпус и видит обычную пыль и вроде бы исправную систему охлаждения. В такой ситуации тепловизор помогает посмотреть шире: возможно, проблема не в самом охлаждении, а в питании отдельного узла.

Есть и обратная ситуация. На плате обнаруживается горячий компонент, но после анализа выясняется, что он действительно рассчитан на такую температуру. Без опыта легко принять нормальную рабочую зону за неисправность. Поэтому тепловизионная диагностика особенно хорошо работает в связке со схемой, измерениями и пониманием устройства.

Почему одного тепловизора недостаточно

Иногда создаётся впечатление, что ремонт платы с тепловизором становится почти элементарным: включил устройство, посмотрел на экран и нашёл виновника. В действительности всё наоборот. Чем сложнее электроника, тем важнее правильно интерпретировать увиденное.

Тепловизор показывает температуру поверхности. Он не измеряет напрямую ток, сопротивление, напряжение или форму сигнала. Компонент может греться из-за неисправности в другом месте. Кроме того, маленькие детали плохо видны на некоторых расстояниях, а отражения и особенности корпуса способны исказить температурную картину.

Есть ещё один любопытный момент. Иногда неисправный компонент оказывается холодным. Если, например, цепь оборвана и питание до него не доходит, нагрева не будет. На тепловизоре он может выглядеть совершенно непримечательно, хотя именно этот участок требует проверки.

Поэтому полноценная диагностика обычно объединяет несколько методов. Тепловизионное наблюдение помогает определить подозрительную область, мультиметр позволяет проверить электрические параметры, осциллограф показывает поведение сигналов, а схема устройства помогает понять назначение конкретных цепей.

Такой подход намного надёжнее попытки определить неисправность исключительно по температуре.

Как правильно проводить тепловизионное обследование

Перед диагностикой важно понимать, что именно проверяется и в каком режиме устройство должно работать. У холодильника, ноутбука, телевизора и импульсного блока питания совершенно разные условия. Нельзя просто установить один универсальный сценарий и считать полученную картинку объективной.

Плату желательно сравнивать с нормальным режимом работы или, если это возможно, с исправным аналогичным устройством. Очень полезно наблюдать изменение температуры во времени. Статичный снимок показывает состояние в конкретный момент, а последовательность наблюдений может рассказать гораздо больше.

При этом есть несколько практических принципов, которые особенно важны:

• сравнивать одинаковые или функционально близкие компоненты;
• учитывать температуру окружающей среды и режим нагрузки;
• обращать внимание не только на максимум, но и на распределение тепла;
• проверять подозрительный участок другими измерительными методами;
• не держать неисправное устройство под питанием дольше, чем необходимо для диагностики.

Отдельно стоит сказать о размере компонентов. Современные платы используют очень мелкие корпуса, и разрешение тепловизора здесь имеет большое значение. Если камера не способна уверенно различить отдельную деталь, попытка измерить её температуру с близкого расстояния может создать лишь иллюзию точности.

Ремонт электроники после попадания влаги

После контакта с влагой тепловизор тоже может оказаться полезным, хотя здесь его роль немного отличается. Повреждение водой часто приводит к окислению контактов и появлению токопроводящих загрязнений. На раннем этапе плата может даже продолжать работать, но отдельные участки уже начинают вести себя неправильно.

При подаче питания некоторые повреждённые зоны способны нагреваться из-за токов утечки. Если такой участок обнаруживается, мастеру проще сосредоточить внимание на конкретной области, а не искать проблему по всей плате.

Но и здесь тепловизор не заменяет тщательный визуальный осмотр и очистку. Следы коррозии, загрязнения, повреждения дорожек и компонентов требуют непосредственной проверки. Температурная картина лишь добавляет информации.

Иногда именно сочетание двух наблюдений оказывается самым полезным: глазами видно следы воздействия влаги, а тепловизором — участок, который продолжает вести себя электрически ненормально. Для сложной платы это уже вполне рабочая зацепка.

Как выбрать тепловизор для ремонта электроники

Для бытовых задач не обязательно покупать дорогую промышленную камеру с огромным разрешением. Но совсем простые модели с низким качеством изображения тоже могут оказаться мало полезны, особенно при работе с современными компактными платами.

При выборе стоит смотреть не только на заявленный диапазон температур. Для электроники важны разрешение теплового сенсора, минимальный размер объекта, возможность нормально сфокусироваться на небольшом расстоянии, частота обновления изображения и качество программного анализа.

Отдельное внимание стоит обратить на возможность совмещать тепловое изображение с обычной фотографией. Когда на экране видна маленькая горячая область, обычное изображение помогает понять, какой именно компонент находится в этом месте. Это мелочь, но в реальной работе она экономит время.

Для периодического домашнего ремонта может быть достаточно компактного тепловизора, подключаемого к смартфону. Для мастерской, где каждый день приходится искать неисправности на платах, требования уже выше. Там качество оптики и сенсора начинает иметь прямое отношение к скорости работы.

И всё же дорогая камера сама по себе хорошим диагностом человека не делает. Можно купить великолепный прибор и продолжать менять детали наугад. А можно иметь более простой инструмент и благодаря пониманию схемы быстро найти причину.

Вывод

Тепловизор при ремонте электроники — это не универсальный «детектор неисправностей», а удобный способ увидеть температурные процессы на плате. Он помогает обнаруживать перегревающиеся компоненты, локальные потери мощности, некоторые короткие замыкания и необычное поведение цепей питания. Особенно хорошо его возможности раскрываются там, где неисправность проявляется только после прогрева или под нагрузкой.

При этом тепловизионную картину нельзя рассматривать отдельно от электрических измерений. Горячий компонент не обязательно неисправен, а холодный — не обязательно исправен. Иногда источник проблемы находится совсем рядом и только заставляет соседнюю деталь работать в тяжёлом режиме.

В хорошем ремонте тепловизор становится ещё одним органом чувств мастера. Там, где глаза видят зелёную плату с россыпью мелких деталей, камера показывает уже другую картину — кто работает спокойно, кто перегружен, а где что-то явно идёт не по плану. И, пожалуй, именно в этом его главное преимущество: он не угадывает неисправность, а помогает заметить то, что обычным взглядом заметить практически невозможно.
