Порядовка банной печи комбинированной Казаночки

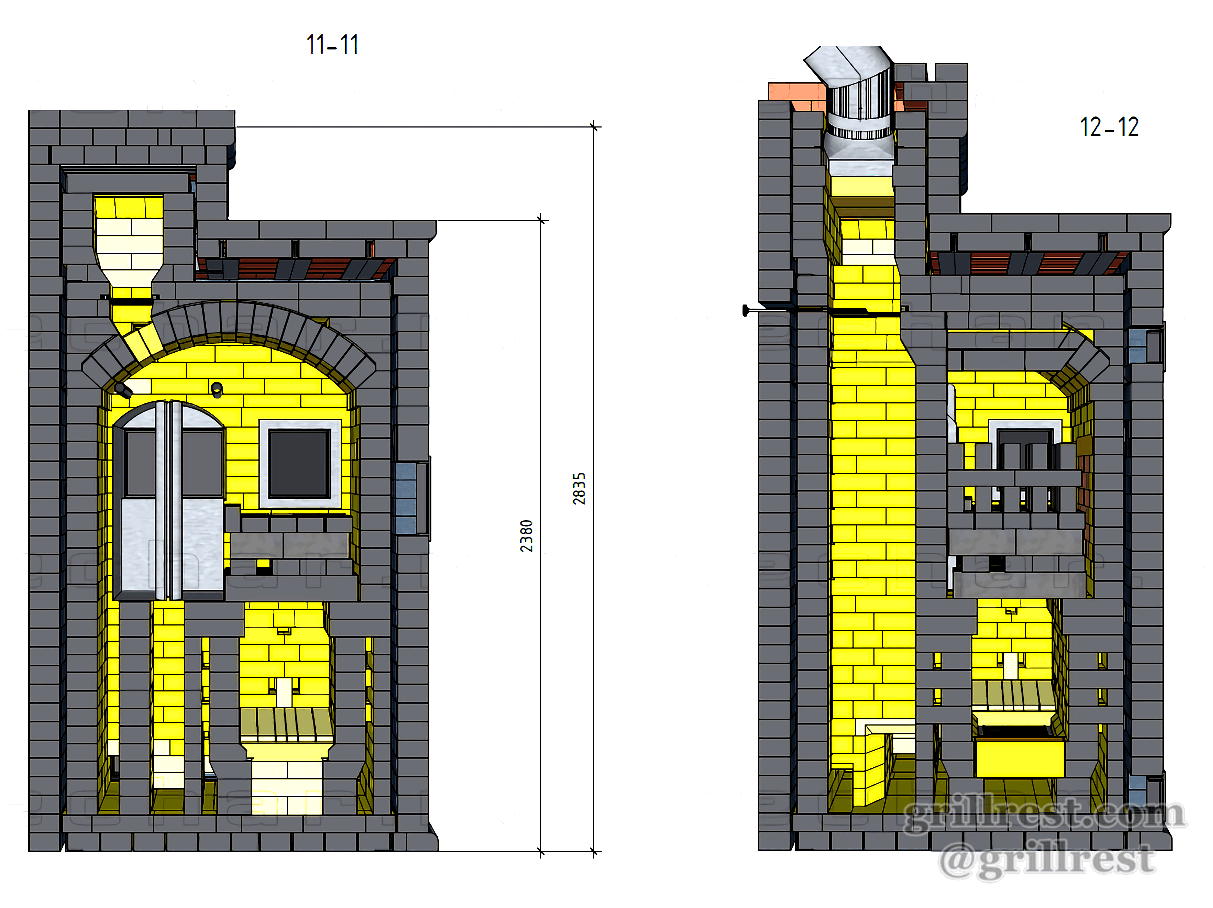

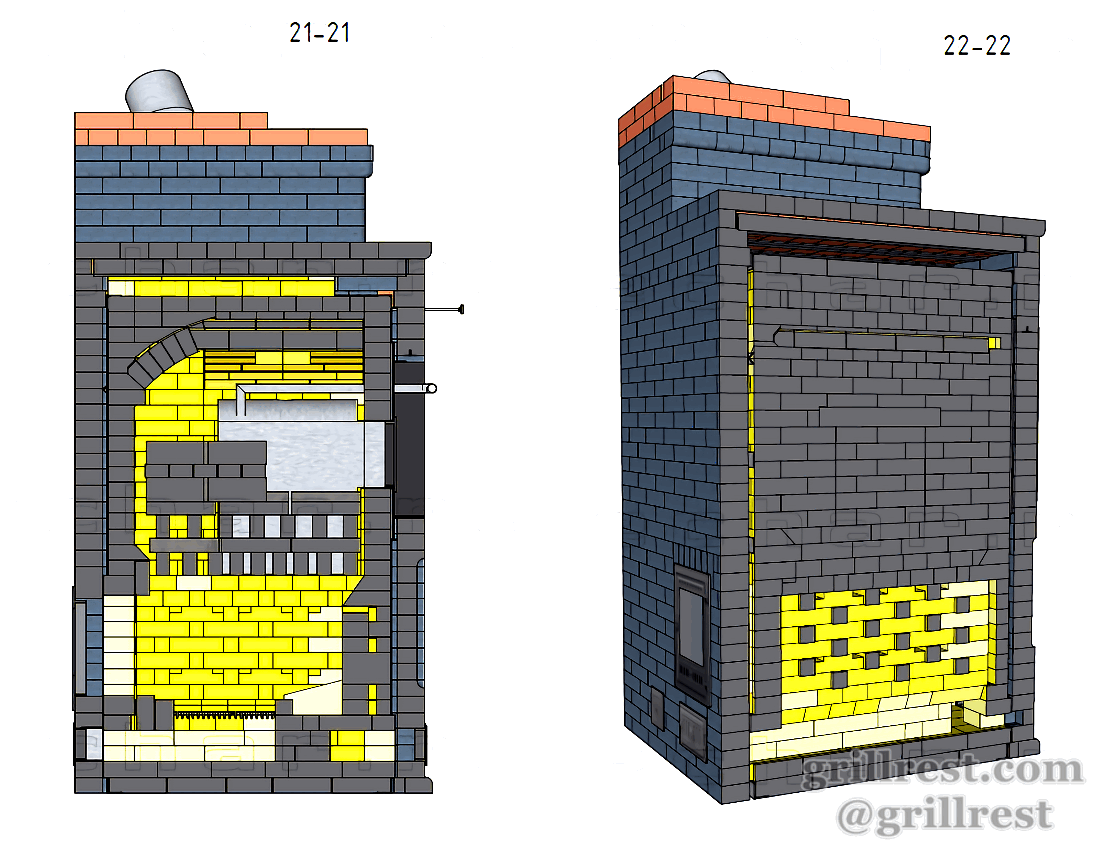

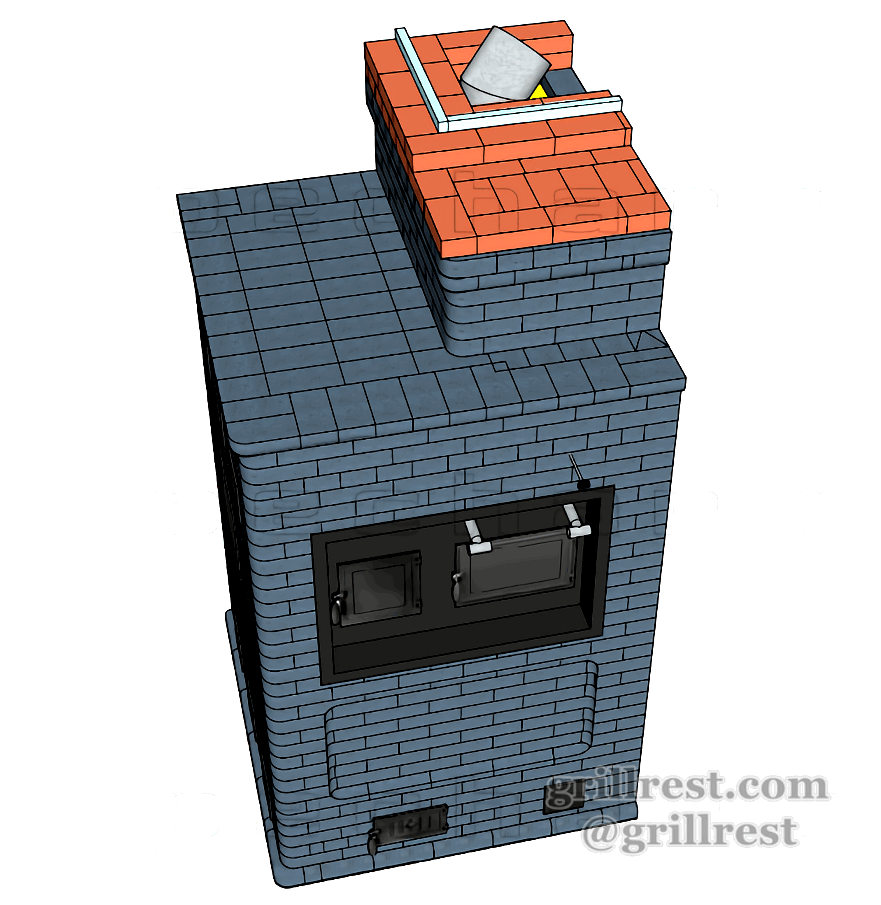

Кирпичная банная печь комбинированного типа Казаночка. Печь имеет внутреннее шамотное ядро, лицевую кладку, каменку закрытого типа с баком для камней, трехкатный свод топки и систему конвекционных каналов. Обеспечивает режимы парения по серому и по белому.

Особенности:
— Внутреннее шамотное ядро отделено от лицевой кладки базальтовым картоном для компенсации термического расширения
— Трехкатный свод топки из клинового кирпича с использованием кружала
— Бак для камней из нержавеющей стали с отбойниками пара
— Защитный тоннель каменки устанавливается с внутренней стороны

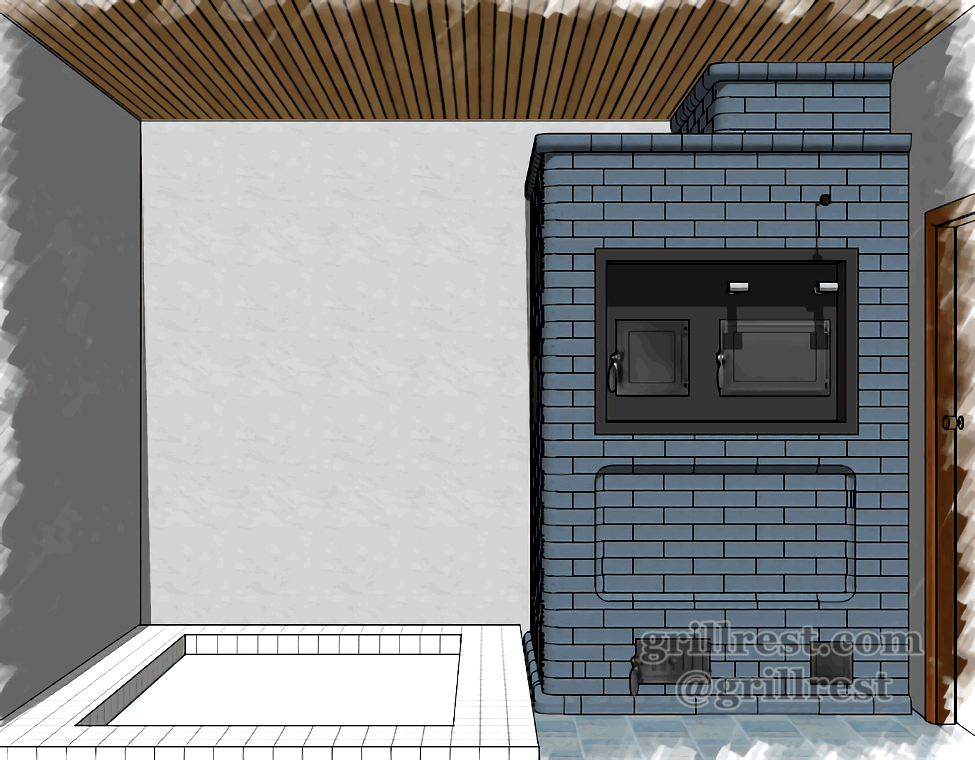

— Декоративное панно в виде углубления с каминной дверкой

Ключевые элементы по рядам:
Ряды 1-4: формирование внутреннего ядра и лицевого контура
Ряды 5-6: установка колосниковой решетки, формирование зольника и топки
Ряды 14-15: укладка чугунных чушек, установка бака для камней
Ряд 26: подготовка к перекрытию трехкатным сводом
Ряды 27-30: перекрытие свода, установка основных задвижек
Ряды 31-32: монтаж уголка для поддержки верхних рядов и карниза

Размер в основании: 6х6 кирпича.

Автор проекта: Печной Дом Шалагиных, pechar.ru

— Кирпич строительный одинарный Витебский: 200 шт
— Кирпич лицевой одинарный: 1050 шт
— Кирпич лицевой одинарный R60: 50 шт
— Кирпич огнеупорный ША-5: 1100 шт
— Кирпич огнеупорный ША-9: 110 шт
— Плита огнеупорная ША-94: 10 шт
— Плита огнеупорная ША-95: 8 шт
— Плита огнеупорная ША-98: 1 шт
— Клиновой кирпич ША-44: 90 шт
— Печная смесь на основе красной глины Дом Макаровых: 25 меш
— Мертель шамотный на керамической связке Дом Макаровых: 15 меш
— Плитонит ОГНЕУПОР ЖЕЛТЫЙ: 2 меш
— Дверка каминная ЭВЕРЕСТ: 1 шт
— Дверца поддувальная Везувий 236: 1 шт
— Дверь прочистная Везувий 237: 1 шт
— Дверка топочная ДТ-6A: 1 шт
— Дверка топочная ДТГ-4К Карелия: 1 шт
— Дверка поддувальная ДПГ-2К Карелия: 1 шт
— Дверки конвекционные ДПрУ-2Д Лофт: 6 шт
— Дверка топочная ДТГ-6К Карелия: 2 шт
— Задвижка FireWay Z105: 1 шт
— Задвижка 2727: 1 шт
— Решетка колосниковая РД-5: 2 шт
— Декоративный тоннель для каменки: 1 шт
— Защитный тоннель дверки каменки из стали AISI 310S: 1 шт
— Переход кирпичной кладки на круг: 1 шт
— Монтажный лист: 2 шт
— Бак для камней: 1 шт
— Суперизол 30 мм: 12 листов
— Чушка чугунная ЧХ 60х100х200: 7 шт
— Чушка чугунная ЧХ 60х100х250: 33 шт
— Чушка чугунная ЧХ 60х100х300: 29 шт
— Чушка чугунная ЧХ 60х100х500: 10 шт
— Полоса ГК 5х60: 13 м
— Уголок ГК 3х25х25: 3 м
— Уголок ГК 3х32х32: 4 м
— Уголок ГК 5х63х63: 30 м
