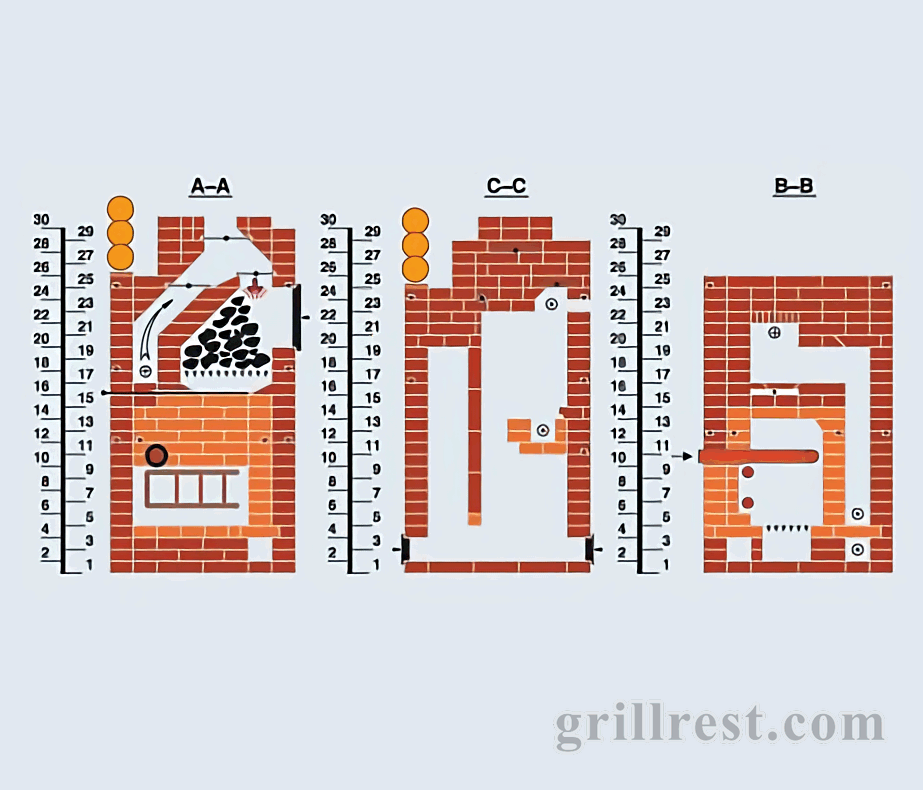

Порядовка банной печи периодического действия с турбонаддувом В.Григорьева

При разработке этой конструкции (правильнее называемой банной печью комбинированного действия) учитывались недостатки классических вариантов. Основные из них: необходимость полного сгорания топлива или принудительного удаления дров перед началом банных процедур, что приводит к снижению температуры в каменке; ограниченное время использования бани, зависящее от теплоемкости печи; необходимость очистки каменной засыпки от сажи.

Предлагаемая печь с турбонаддувом успешно решает две первые проблемы и частично третью. Основные элементы — шнековые задвижки, герметично перекрывающие каменку после окончания подготовки к парению, и вентилятор, обеспечивающий турбонаддув. Наличие дополнительных дымооборотов эффективно использует вторичное тепло, ускоряя нагрев и создавая щадящий режим работы, снижая расход дров. Теплообменник в топке нагревает воду для подачи на каменную засыпку.

Для розжига нужно открыть задвижки 1, 4 и 5, затем закрыть 4 после установления горения. Когда парная готова, переводят печь в холостой режим: закрывают задвижку 1, открывают 2, чистят камни от сажи кратковременным подачей горячей воды. После этого каменка изолируется, и дым проходит по обводному каналу, продолжая греть помещение. Для повторного нагрева достаточно открыть задвижки 1, 3 и 5, закрыв 4.

Топка выполнена из огнеупорного кирпича с зазором 5–7 мм между внешней оболочкой, а герметичность обеспечивается кремнеземным волокном, выдерживающим температуру до 1200°C.

— кирпич керамический полнотелый М-200 — 540 шт.
— кирпич огнеупорный — 124 шт.
— дверца прочистная — 2 шт.
— дверца топки 210×250 — 1 шт.
— дверца поддувальная 250×130 — 1 шт.
— дверца каменки 280×250 — 1 шт.
— решетка колосниковая 380×240 — 3 шт.
— регистр воздушный — 1 шт.
— регистр водяной — 1 шт.
— задвижка печная 130×260 — 1 шт.
— задвижка каминная 260×260 — 3 шт.
— распылитель водяной — 1 шт.
— полоса металлическая (ширина 30–50 мм, толщина 3–5 мм) — 14,4 погон.м.
— суперсил — 1 м²
— камень для засыпки — 120–140 кг
