Порядовка ОВИК 12 — ОВП с малой плитой, с пищеварочной камерой

48 просмотров

Общий вид

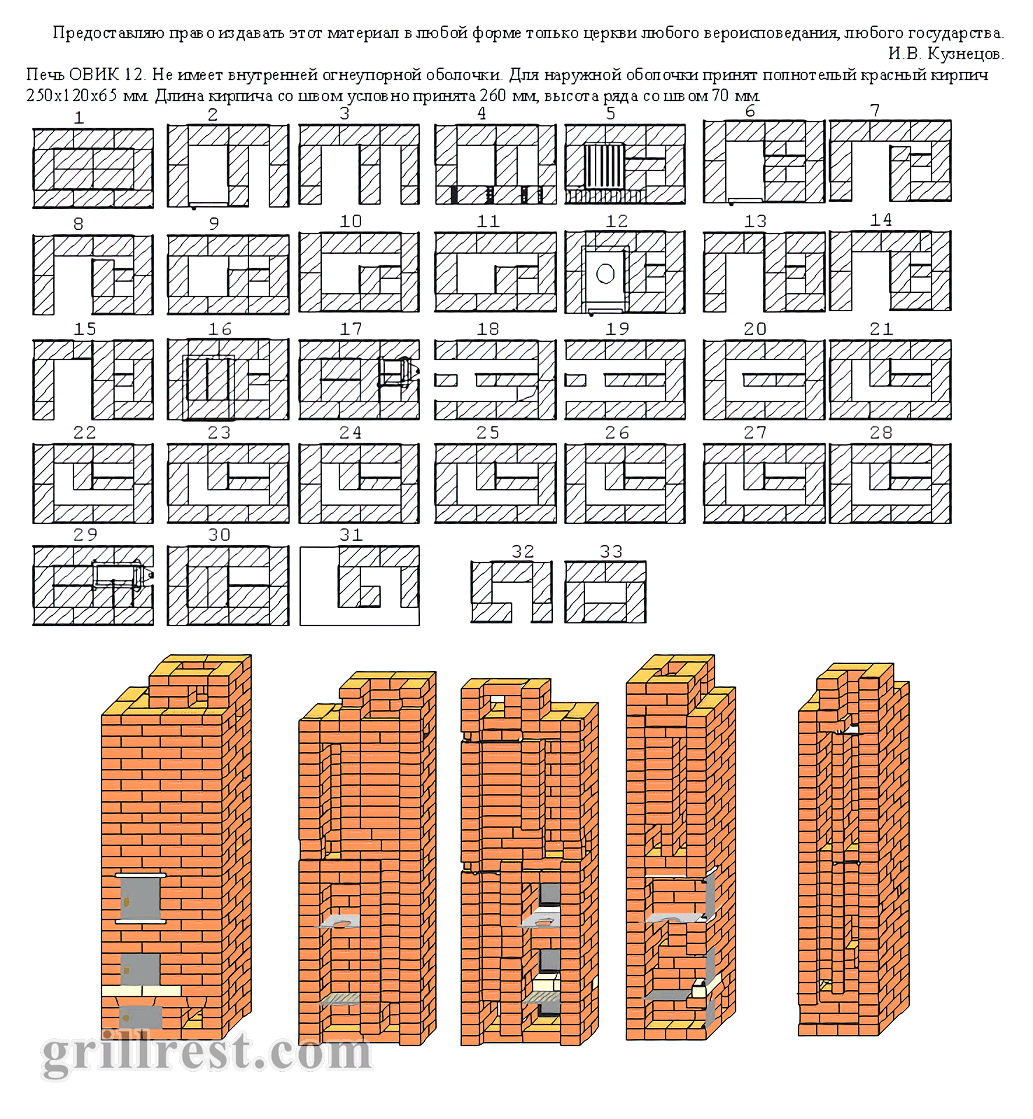

Порядовка

Характеристики
Тип, название	колпаковая, И. Кузнецова
Назначение	отопительно-варочная
Размер в основании (д×ш)	520 × 780 мм
Теплоотдача	—
Отапливаемая площадь	—

Описание

Настоящая печь ОВИК 11 не содержит топочной огнестойкой оболочки. За строительный материал принят традиционный полнотелый кирпич размерами 250х120х65 мм. Длина кирпича со швом условно принята – 260 мм, высота ряда с учетом шва условно принимается – 70 мм.

В файлы проекта включены чертежи с сайта автора И. Кузнецова (оригиналы), а также альтернативные варианты с повышенным качеством картинки. Использование современных цифровых технологий позволило увеличить изображения, а коррекция цвета обесцветила фоновые вотермарки, затрудняющие считывание чертежа.

Автор проекта: Игорь Кузнецов, www.stove.ru
