Порядовка ОВИК 14 — печь-стенка с малой плитой И. Кузнецова

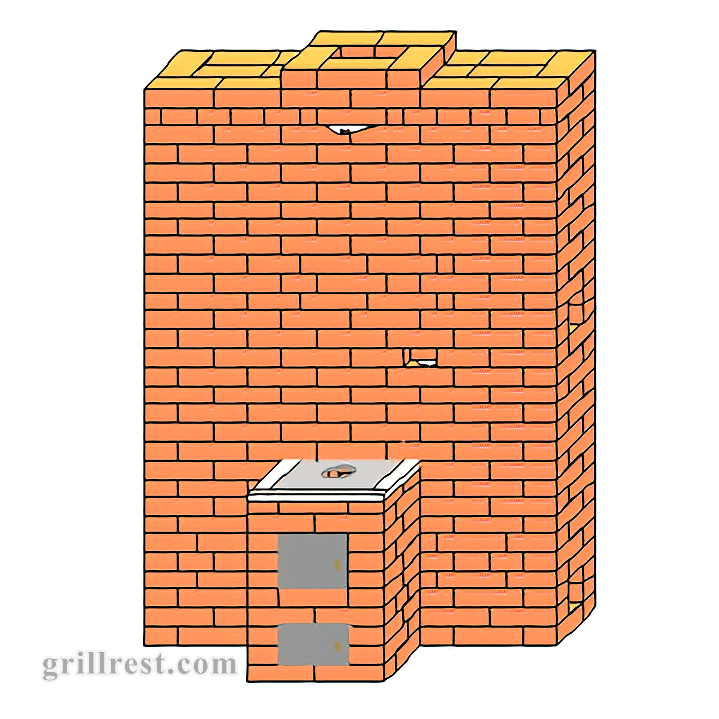

Общий вид

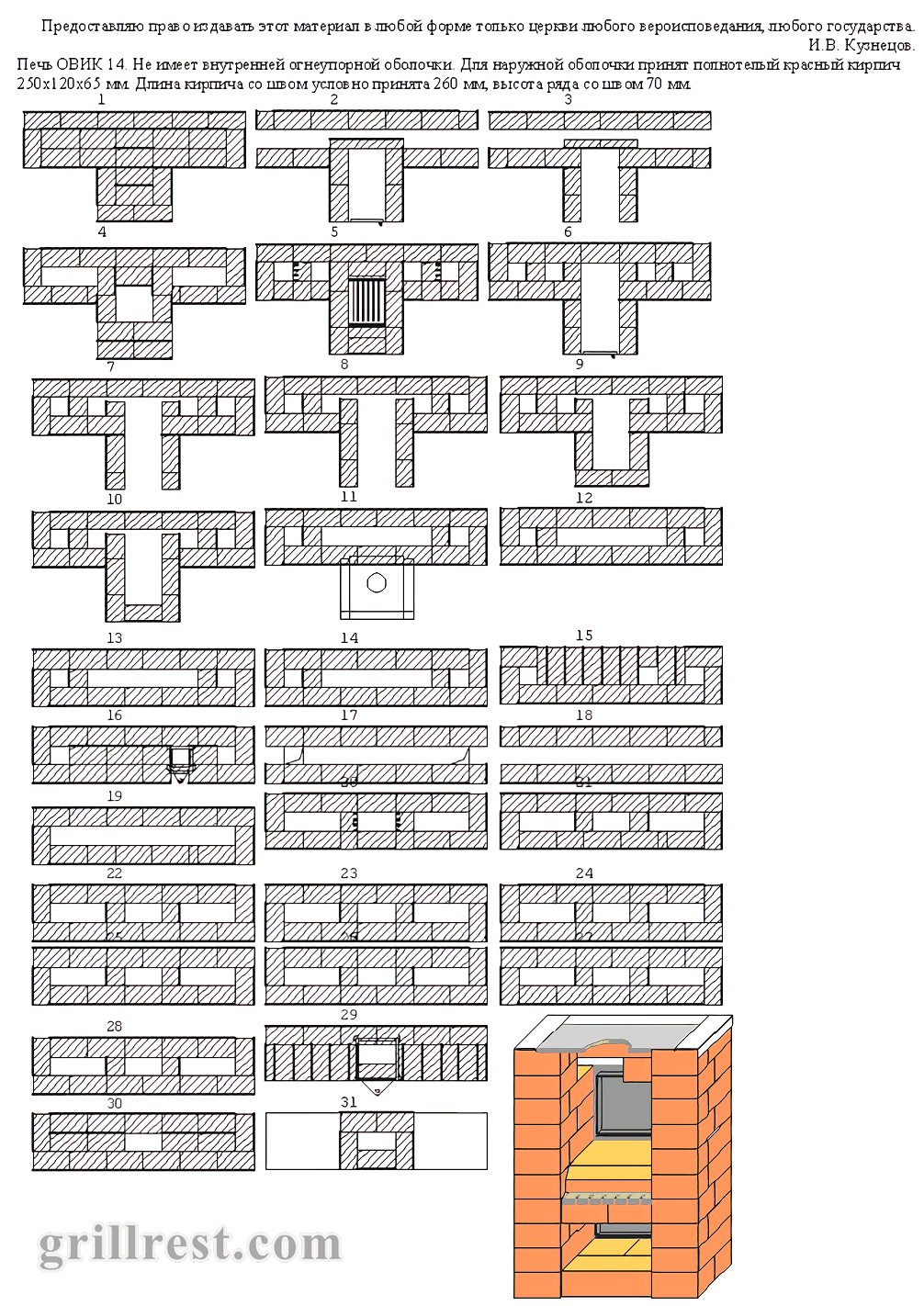

Порядовка

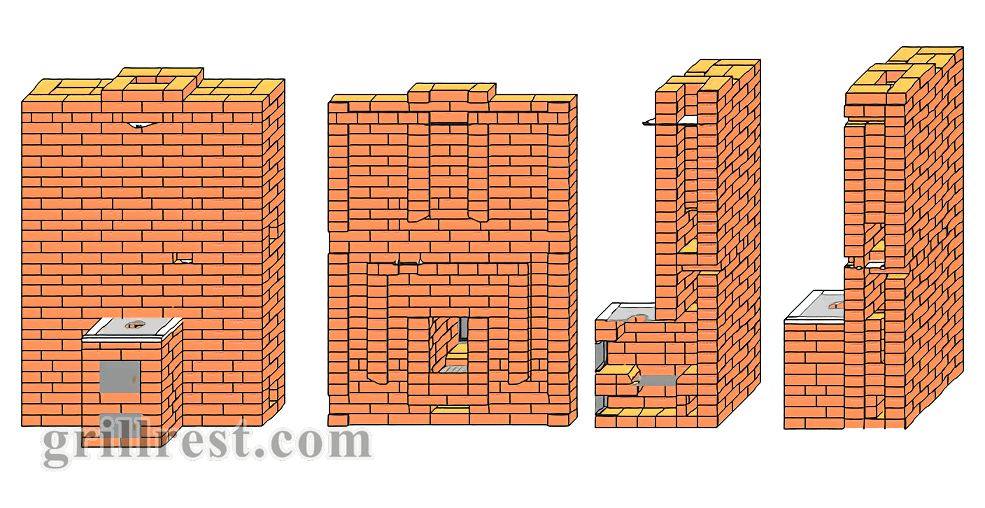

Разрезы
| Характеристики | |
| Тип, название | колпаковая, И. Кузнецова |
| Назначение | печь-стена |
| Размер в основании (д×ш) | 780× 1560 мм |
| Теплоотдача | — |
| Отапливаемая площадь | — |
Эта печь не имеет огнеупорного внутреннего ядра. За основной материал принят обычный полнотелый кирпич размерами 250х120х65 мм. Длина кирпича учитывая шов условно принимается – 260 мм, высота ряда со швом принимается – 70 мм.
Топить печь надо в соответствии с правилами изложенными в публикации «Эксплуатация печей» (есть в материалах проекта).
В материалы проекта включены порядовки с ресурса автора Игоря Кузнецова www.stove.ru (оригиналы), а также наши версии с улучшенным качеством изображения. Применение современных цифровых технологий позволило увеличить размер иллюстрации, а коррекция цветовой гаммы обесцветила фоновые водяные знаки, затрудняющие считывание чертежа.
Автор проекта: Игорь Кузнецов,
