Порядовка ОВИК 19 — ОВП с длинной топкой спереди И.Кузнецова
1 просмотр
Общий вид

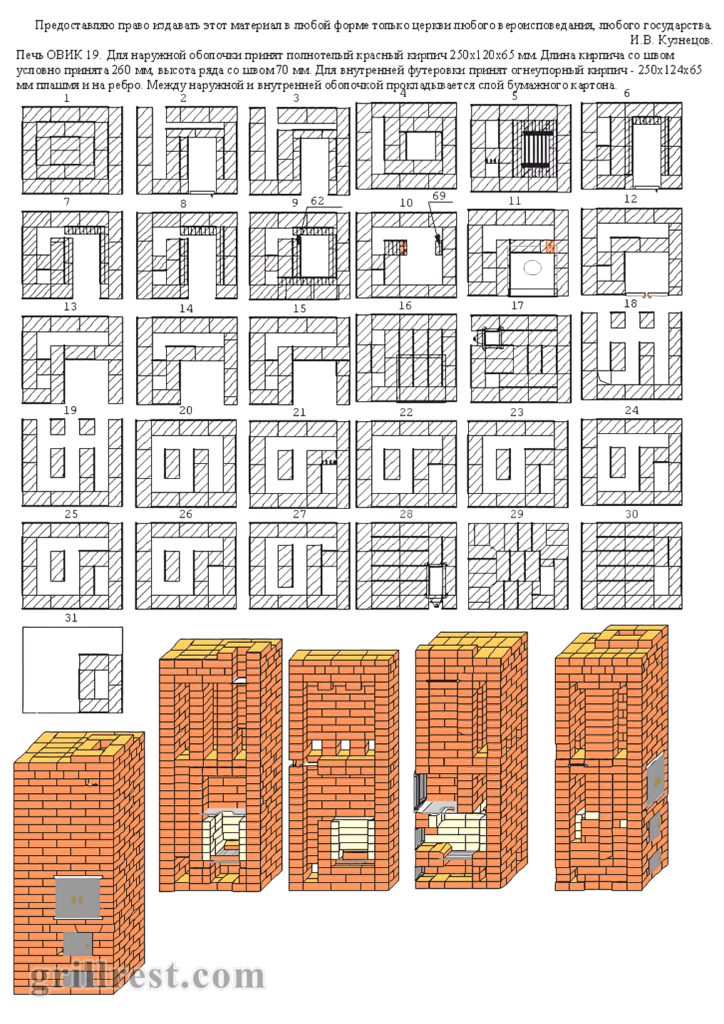

Порядовка
| Характеристики | |
| Тип, название | ОВИК 19 |
| Назначение | отопительно-варочная |
| Размер в основании (д×ш) | 780 × 910 мм |
| Теплоотдача | — |
| Отапливаемая площадь | — |
Описание
За строительный материал принят красный полнотелый кирпич размером 250х120х65 мм. Длина кирпича с учетом шва принята – 260 мм, высота ряда учитывая шов условно принята – 70 мм. Для внутренней футеровки использован шамотный кирпич размерами 250х124х65 мм плашмя и на ребро. Между наружной оболочкой и внутренним ядром нужно проложить слой бумажного картона.
В архив добавлены чертежи с сайта автора И. Кузнецова stove.ru (оригиналы), а также наши версии с повышенным качеством картинки. Использование современных технологий позволило увеличить размер изображения, а коррекция цветовой гаммы обесцветила водяные знаки, затрудняющие считывание чертежа.
Автор проекта: Игорь Кузнецов,
