Порядовка ОВИК 20 — ОВП с полочками и топкой сбоку И.Кузнецова
3 просмотра

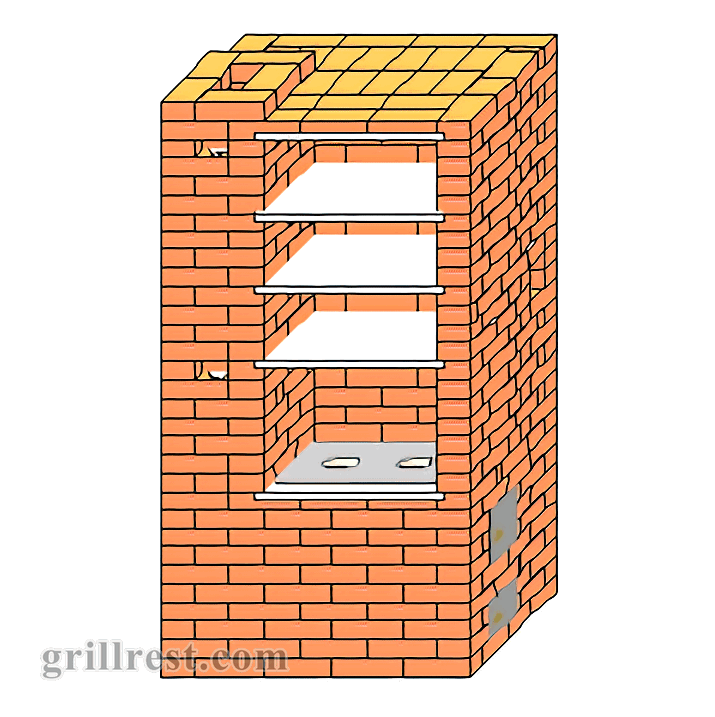

Общий вид

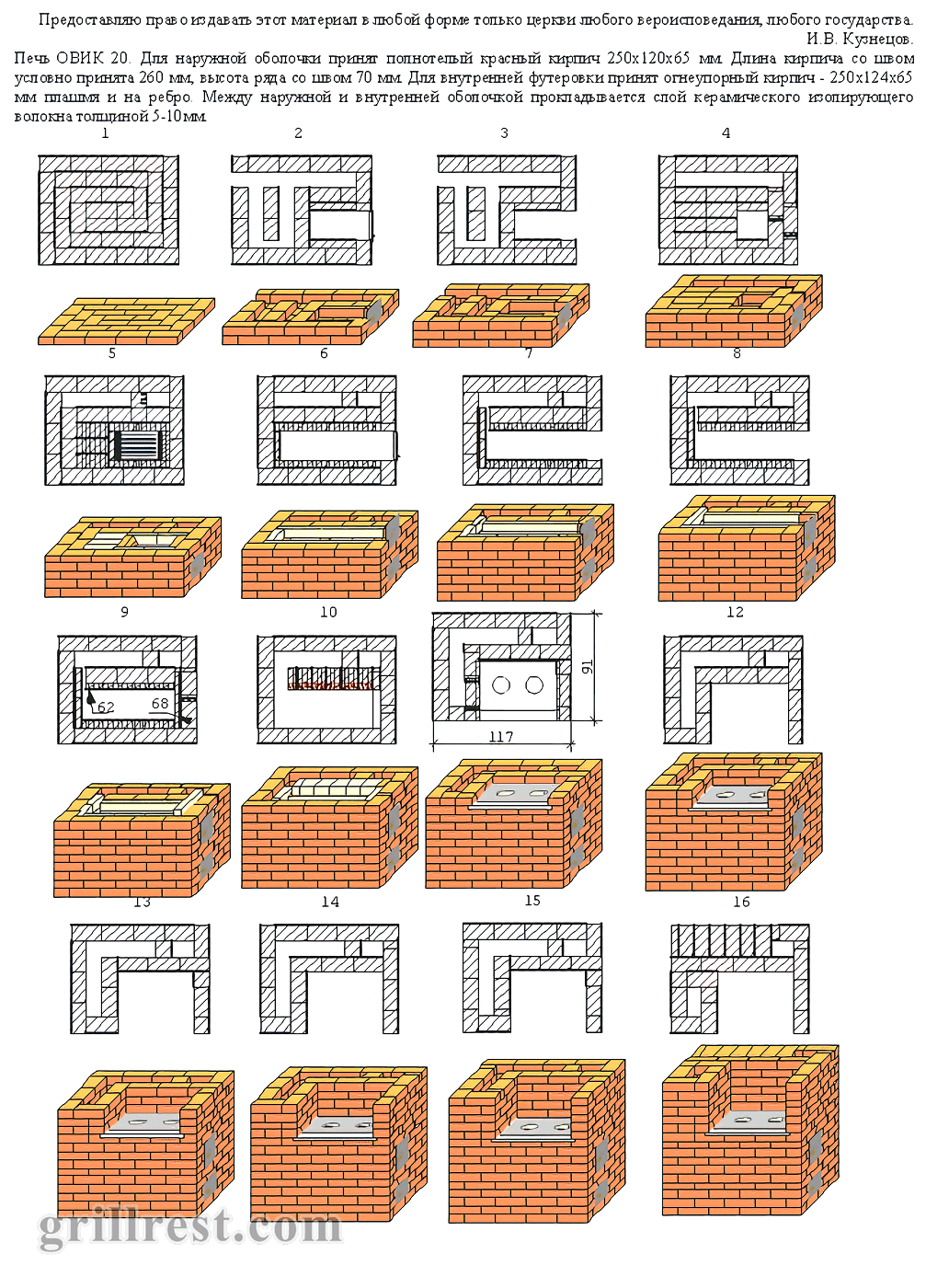

Порядовка. Лист 1

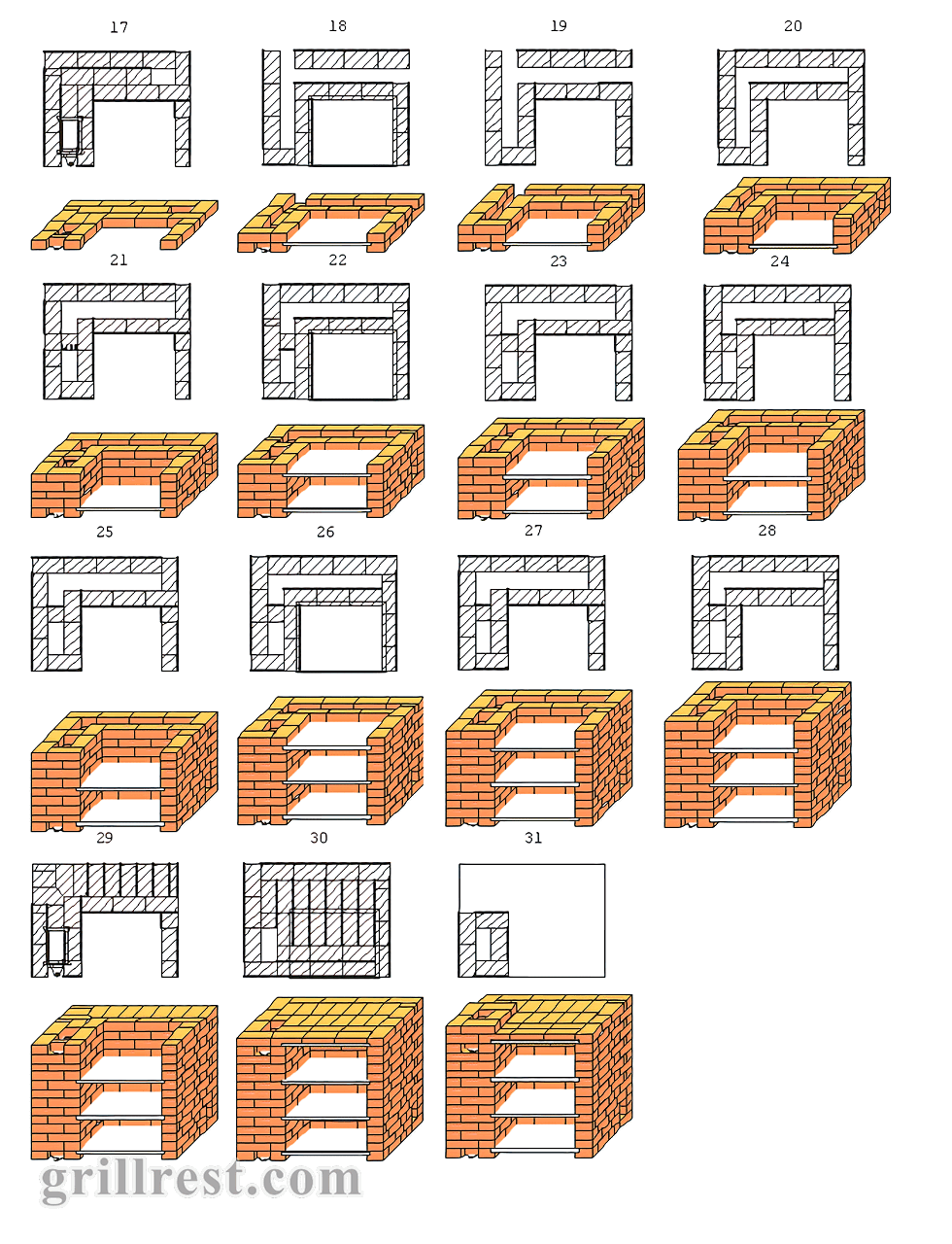

Порядовка. Лист 2

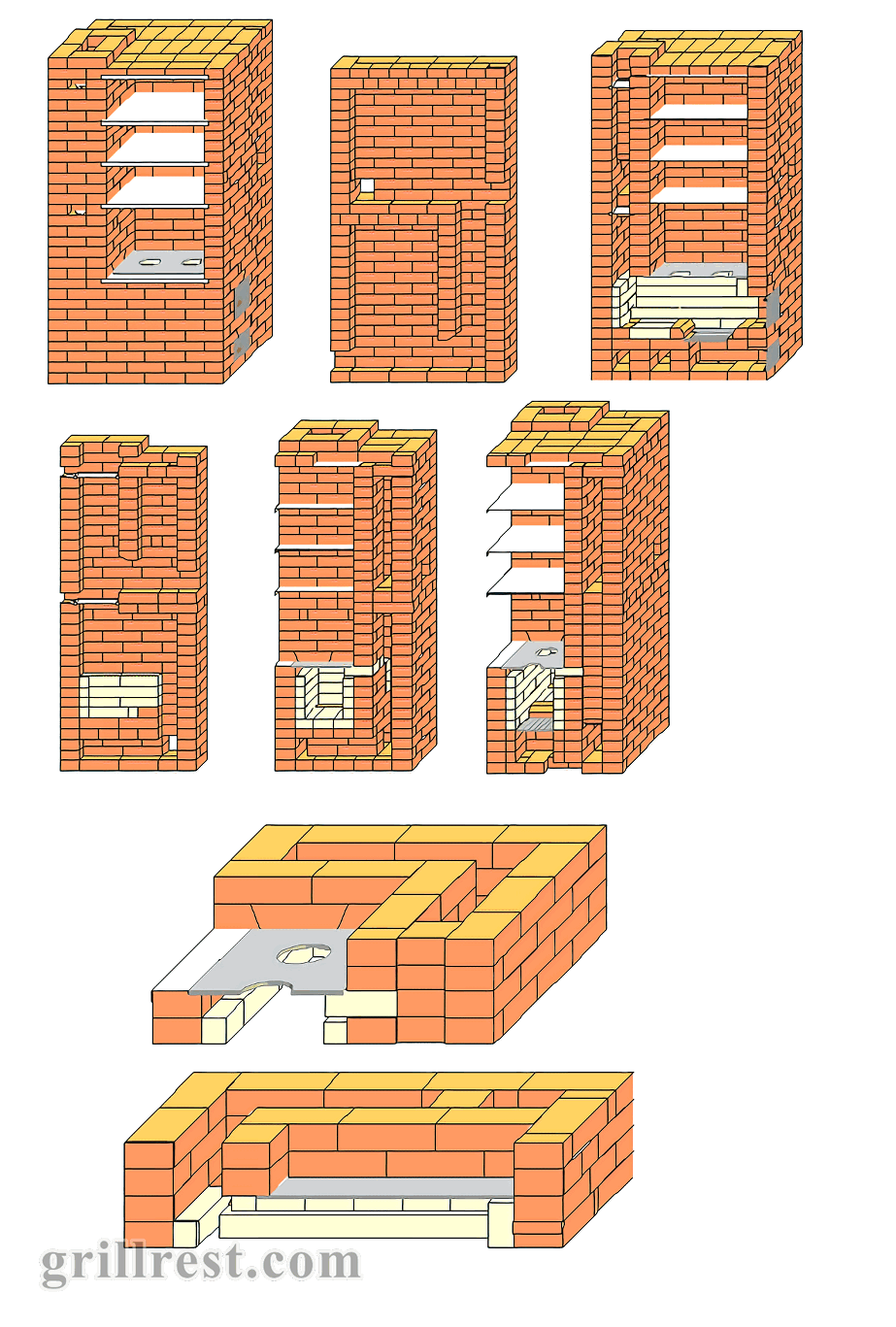

Порядовка. Лист 3
| Характеристики | |
| Тип, название | ОВИК 20 |
| Назначение | отопительно-варочная |
| Размер в основании (д×ш) | 910 × 1170 мм |
| Теплоотдача | — |
| Отапливаемая площадь | — |
Описание
Для топочного ядра принят огнеупорный кирпич размерами 250х124х65 мм плашмя и на ребро. Между наружной и внутренней оболочкой прокладывается слой керамического изолирующего волокна толщ. 7-8 мм.
За основной материал принят рядовой керамический кирпич размером 250х120х65 мм. Длина кирпича со швом принимается – 260 мм, высота ряда со швом условно принята – 70 мм.
Автор проекта: Игорь Кузнецов,
