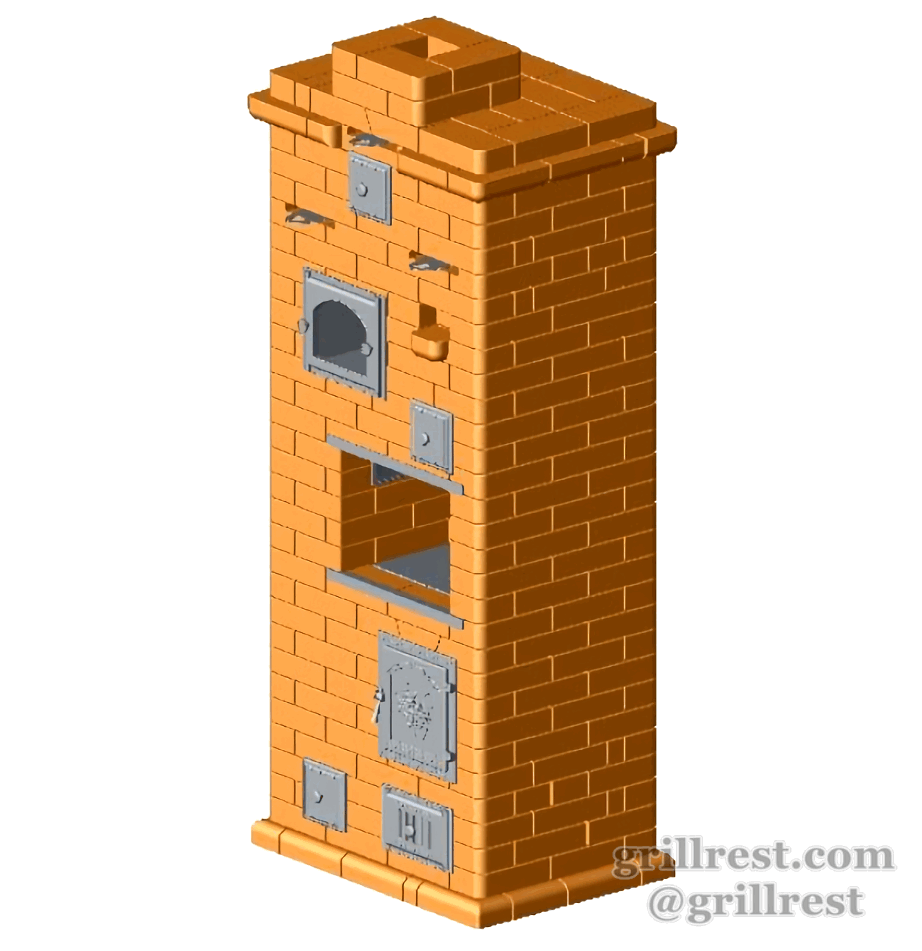

Порядовка печи Москвички 3,5х2,5 кирпича с плитой и духовкой

Отопительно-варочная печь, полностью выложенная из керамического кирпича. В базовый состав входят варочная плита и духовка.

Особенности:
— печь полностью выложена из керамического кирпича без использования шамота
— топочная дверка перекрывается кирпичами в замок
— армирование топочной части металлической сеткой через ряд
— использование базальтового картона в вертикальных швах для компенсации теплового расширения
— наличие декоративной ниши для хранения спичек

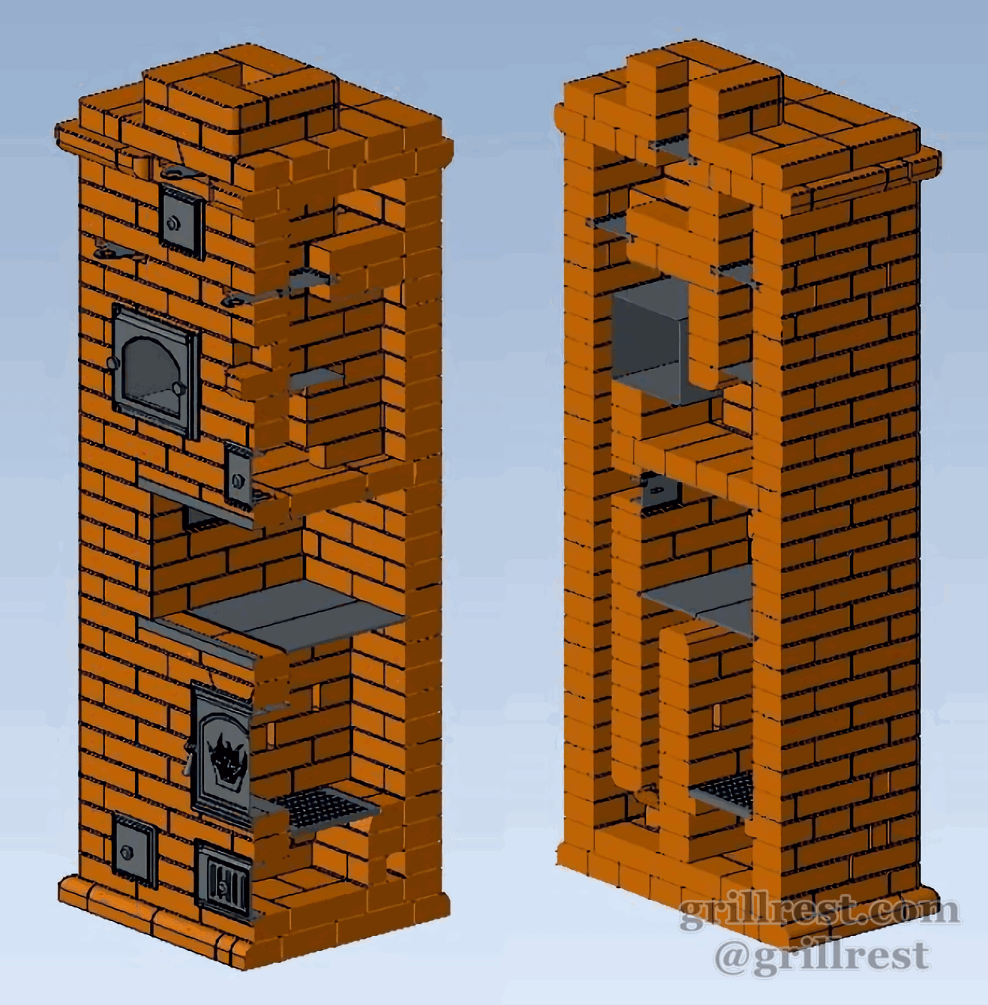

Ключевые элементы по рядам:
Ряд 1: сплошной, формирует габариты печи
Ряд 2: основание зольной камеры и нижних газоходов
Ряд 4: перекрытие дверок, установка колосниковой решетки
Ряд 9: установка топочной дверки
Ряд 11: установка варочной плиты
Ряды 15-17: перекрытие варочной камеры, установка вентиляционной дверки
Ряд 18-20: формирование камеры духового шкафа
Ряд 24: перекрытие духовки листом нержавейки
Ряд 25-26: установка дымовых задвижек
Ряды 27-32: формирование дымохода и трубы

Размер в основании: 2,5х3,5 кирпича.

Автор проекта: Николай Золотарев, air-hot.ru

— кирпич керамический полнотелый (на основной массив печи, без учёта дымовой трубы) — 432 шт
— дверца топочная Везувий 271, размер 250х280 мм — 1 шт
— дверца зольниковой камеры (поддувальная) ДПК(Р), размер 250х140 мм — 1 шт
— дверца прочистная ДПр-4, размер 130х130 мм — 3 шт
— дверца вентиляции варочной ниши LK 337, размер 130х65 мм — 1 шт
— духовой шкаф ДПС-ДТ-6А, размер 282х240х450 мм — 1 шт
— решётка колосниковая, размер 300х250 мм — 1 шт
— настил печный разборный НП-2, размер 410х245х11 мм — 2 шт (две половинки варочной плиты)
— задвижка дымовая ЗВ-1У, размер 130х130 мм — 3 шт
— лист из нержавеющей стали, размер 250х200х1 мм — 1 шт
— лист из нержавеющей стали, размер 470х725х1 мм — 1 шт
— лист стальной кровельный, размер 530х500х1 мм — 1 шт
— уголок стальной равнополочный 30х30х3 мм, длина 560 мм — 2 шт
— уголок стальной равнополочный 30х30х3 мм, длина 500 мм — 4 шт
— уголок стальной равнополочный 40х40х4 мм, длина 470 мм — 2 шт
— сетка кладочная армирующая (проволока 1 мм, ячейка 30х30 мм, две ячейки вдоль), размер 30х30х610х1 мм — 14 шт
— сетка кладочная армирующая (проволока 1 мм, ячейка 30х30 мм, две ячейки вдоль), размер 30х30х730х1 мм — 11 шт
— сетка кладочная армирующая (проволока 1 мм, ячейка 30х30 мм, две ячейки вдоль), размер 30х30х410х1 мм — 2 шт
— сетка кладочная армирующая (проволока 1 мм, ячейка 30х30 мм, две ячейки вдоль), размер 30х30х220х1 мм — 1 шт
— лист предтопочный металлический, размер 500х700 мм — 1 шт
