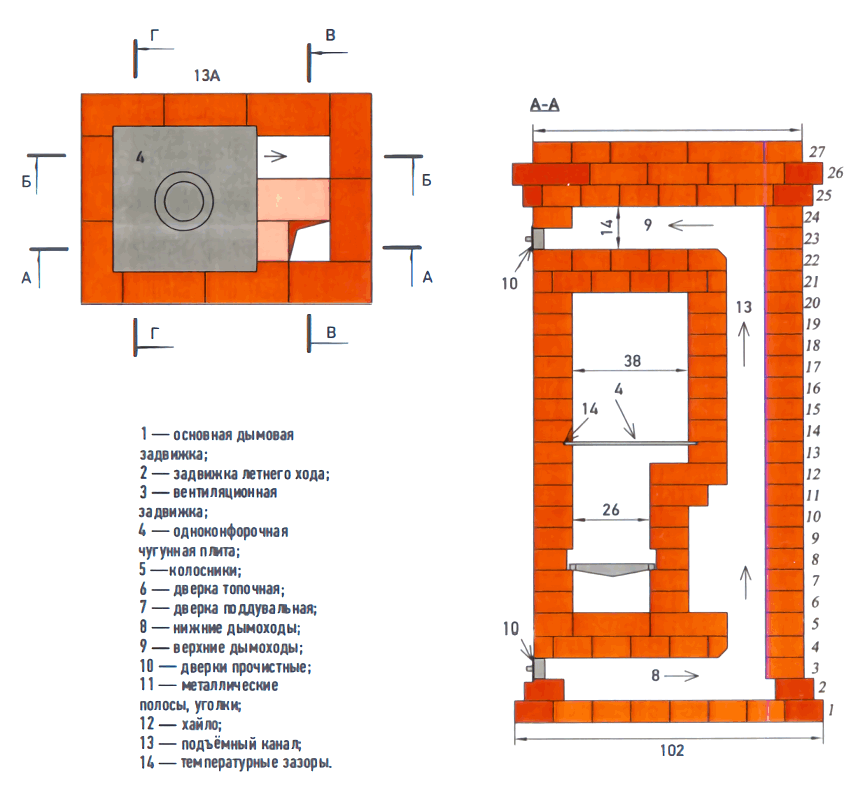

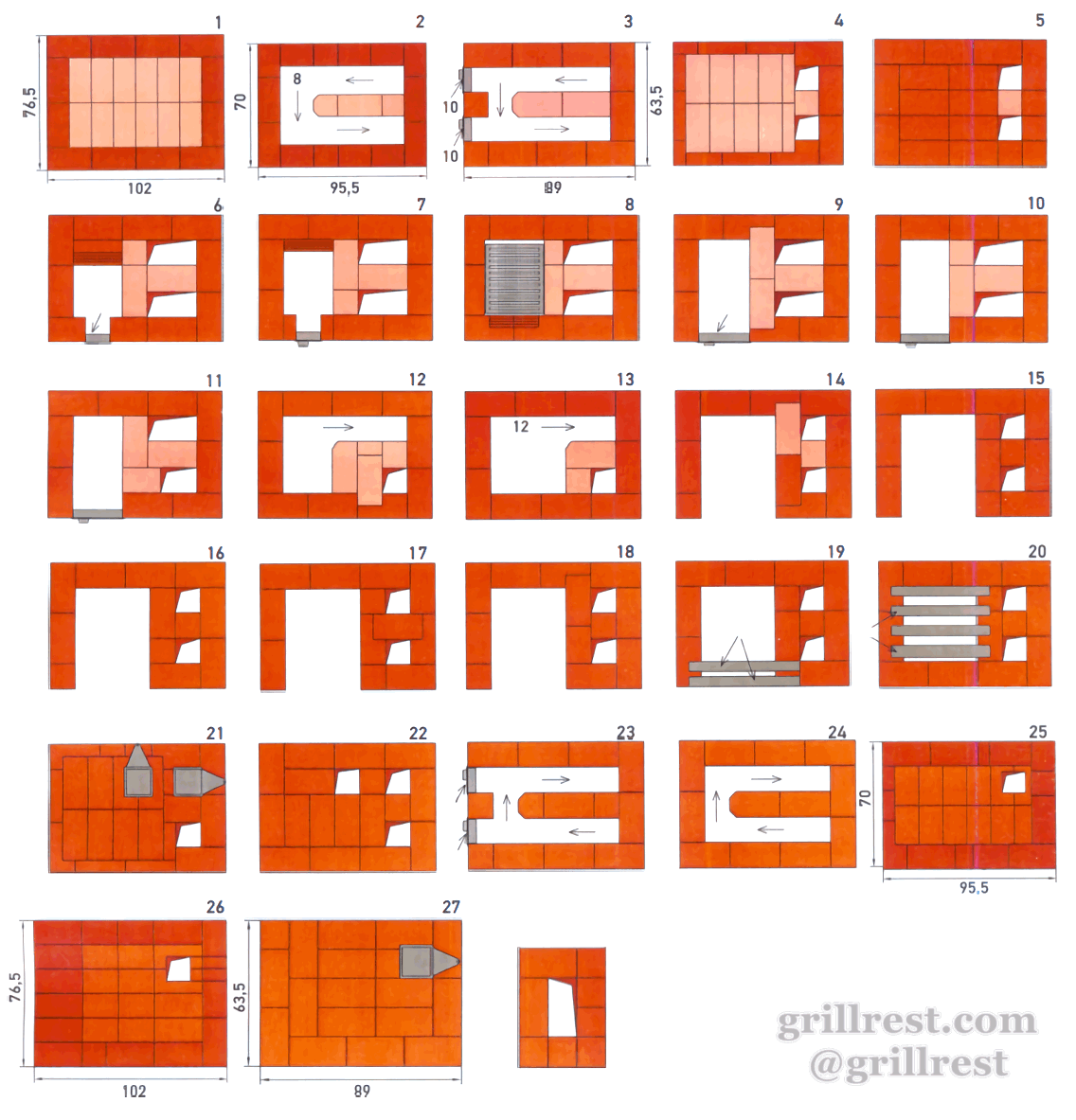

Порядовка шведки-малютки 3х4 с варочной плитой на 1 конфорку

Проект представляет собой классическую малогабаритную печь-шведку, оптимальную для установки в условиях ограниченного пространства: дачный дом, хозблок или компактный коттедж. Конструкция сочетает отопительную функцию с варочными возможностями, демонстрируя высокую теплоотдачу при скромных размерах.

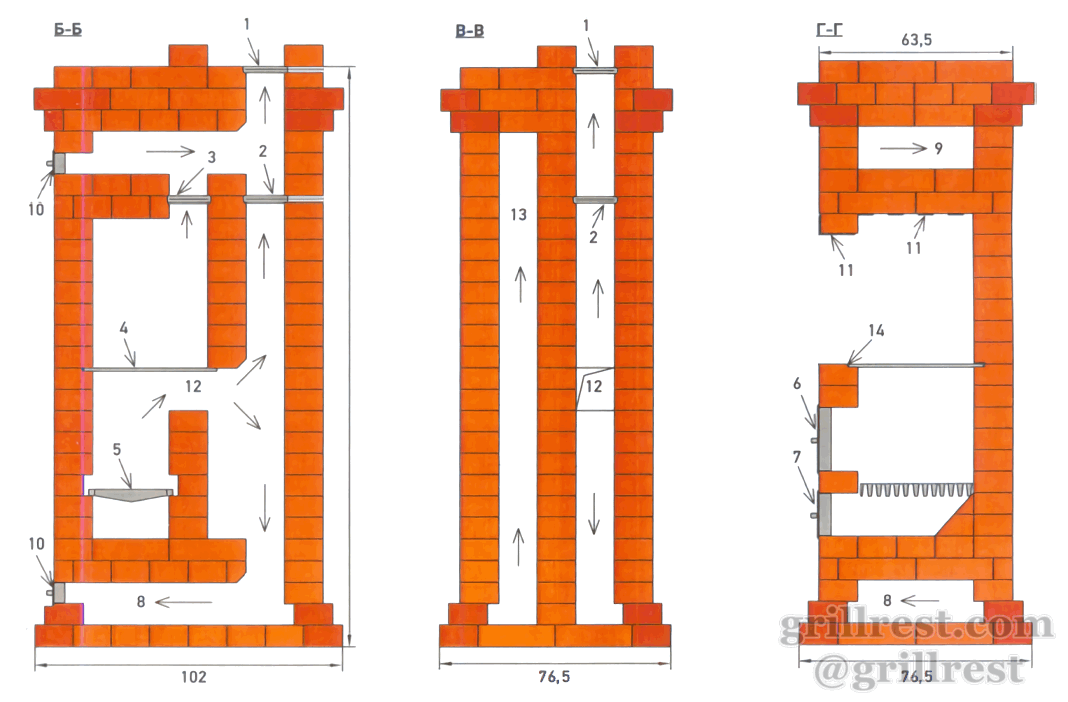

Печь рассчитана на отопление помещения площадью до 25 м². Прогрев массива происходит равномерно за счёт системы разнесённых дымооборотов: нижние каналы расположены у основания, верхние — над варочной камерой. Полный прогрев достигается за 2 часа топки.

Реализована сезонная регулировка. Летний режим (обе задвижки открыты) позволяет использовать варочную плиту без нагрева помещения. Зимний режим (закрыта задвижка летнего хода) обеспечивает полный прогрев массива печи по колпаковой схеме с движением газов через нижние и верхние каналы.

Для компенсации теплового расширения шамотной кладки применены температурные зазоры. Варочная камера оборудована вентиляционной задвижкой для удаления влаги и запахов.

Печь может быть интегрирована в перегородку между кухней и жилой зоной. Кладка нижних рядов с выступами придаёт конструкции выразительный силуэт.

Проект отличается продуманной компоновкой, ремонтопригодностью (4 прочистные дверцы) и адаптивностью под нужды малогабаритного жилья. Конструкция проверена на практике и рекомендуется для повторения начинающим мастерам.

Автор: Не указан. Источник: Журнал «Дом». Спецвыпуск №05.2016-2

— Кирпич красный, М-200 — 300 шт.
— Кирпич шамотный, Ш-8 — 50 кг
— Глина — по потребности
— Песок горный — по потребности
— Мертель шамотный — 20 кг
— Задвижка дымовая, 130 × 120 мм — 3 шт.
— Дверка топочная, 210 × 250 мм — 1 шт.
— Дверка поддувальная, 130 × 130 мм — 1 шт.
— Дверка прочистная, 70 × 130 мм — 4 шт.
— Решётка колосниковая, 250 × 350 мм — 1 шт.
— Плита чугунная одноконфорочная, 420 × 420 мм — 1 шт.
— Уголок стальной 60 × 60 × 5 мм — 2.5 м
— Полоса стальная 50 × 5 мм — 2.5 м
