Порядовка ОВИК 17 — отопительно-варочная с длинной топкой И.Кузнецова
90 просмотров

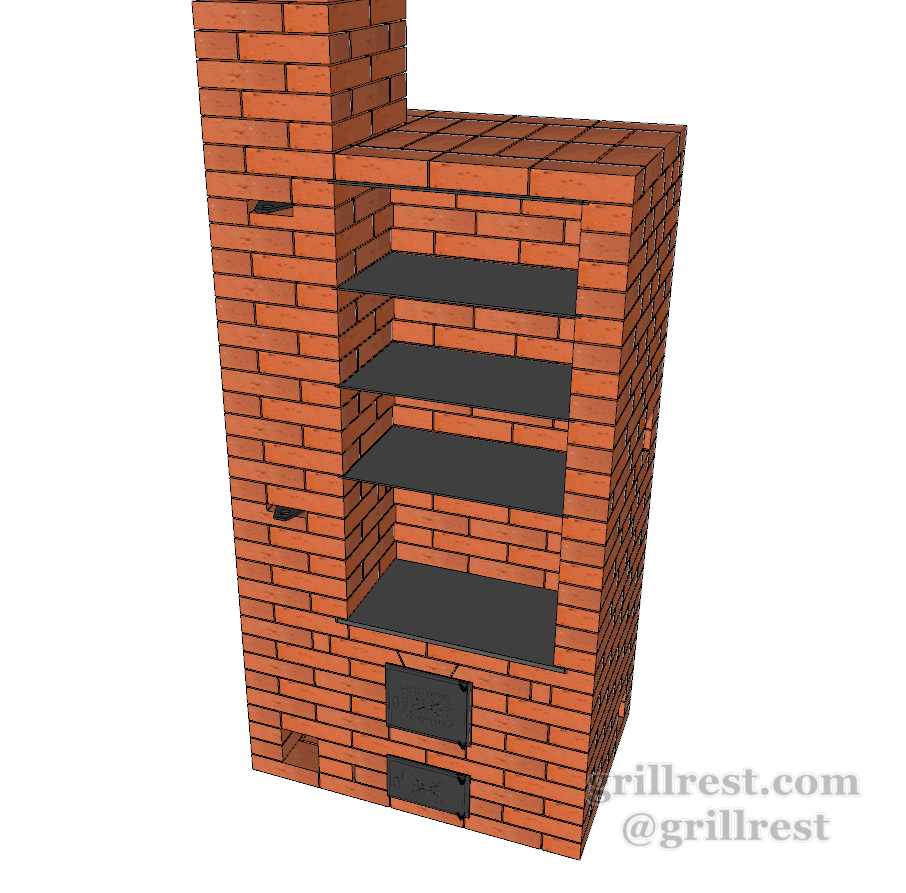

Общий вид

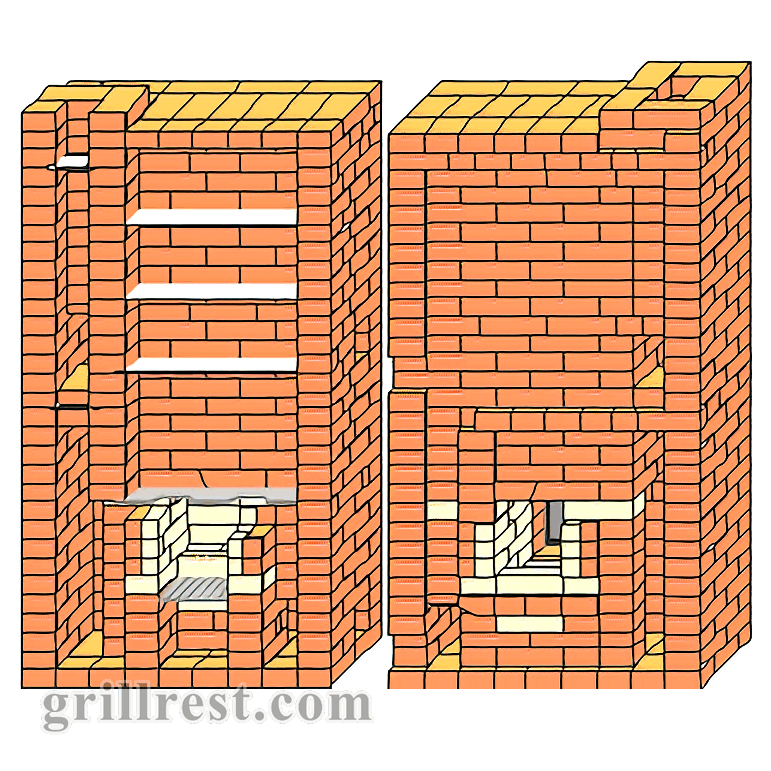

Разрезы

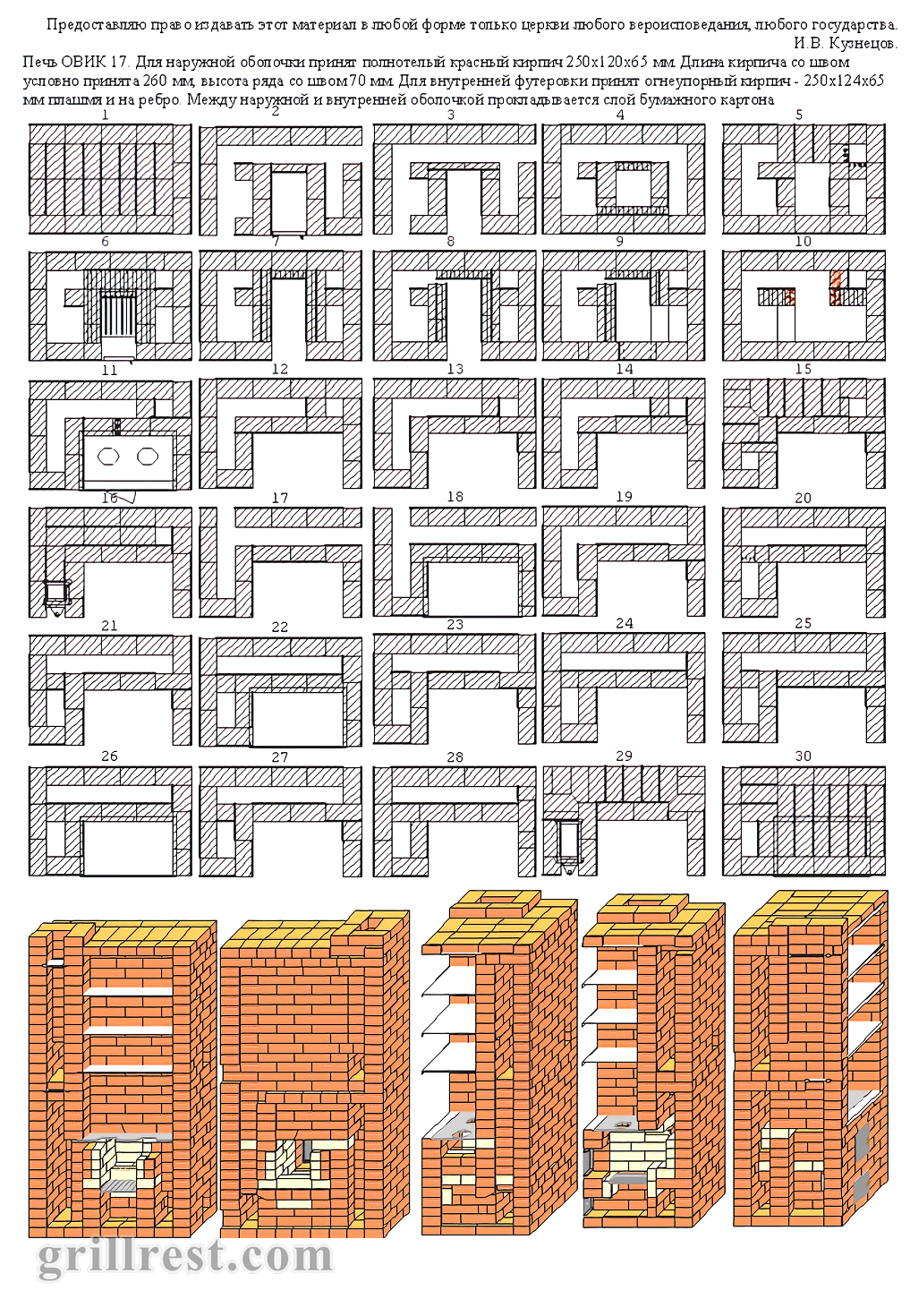

Порядовка
| Характеристики | |
| Тип, название | шведка, И. Кузнецова |
| Назначение | отопительно-варочная |
| Размер в основании (д×ш) | 780 × 1170 мм |
| Теплоотдача | — |
| Отапливаемая площадь | — |
Описание
В качестве основного материала принят рядовой полнотелый кирпич размером 250х120х65 мм. Длина кирпича с учетом шва условно принята – 260 мм, высота ряда со швом условно принята – 70 мм. Для кладки внутренней оболочки принят шамотный кирпич размером 250х124х65 мм на ребро и плашмя. Между внутренним ядром и наружной оболочкой прокладывается слой картона из бумаги.
Автор проекта: Игорь Кузнецов,
