Порядовка ОВИК 25 — ОВП с 2-ярусным колпаком, малой плитой и духовкой в 2 вариантах

3 просмотра

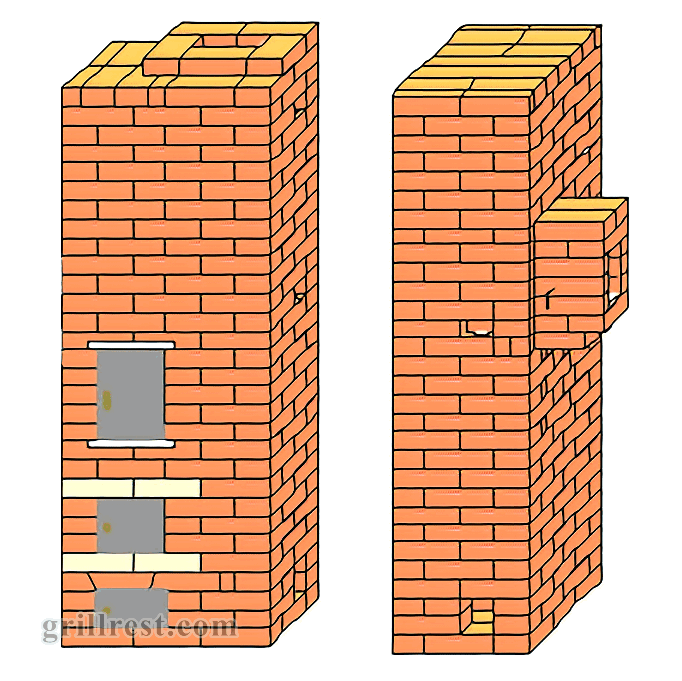

Общий вид в 2х вариантах

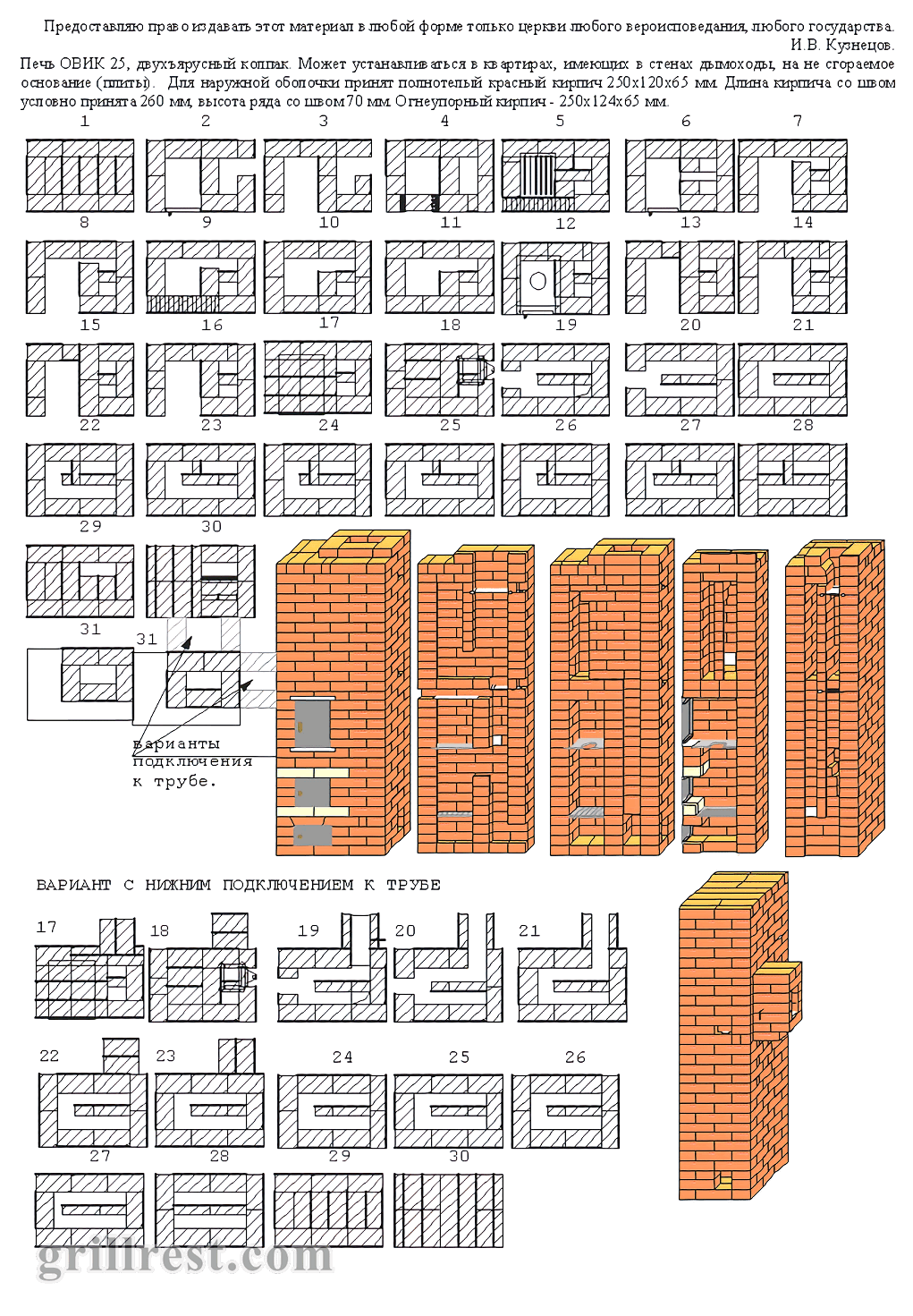

Порядовка

Характеристики
Тип, название	ОВИК 25
Назначение	отопительно-варочная
Размер в основании (д×ш)	520 × 780 мм
Теплоотдача	—
Отапливаемая площадь	—

Описание

Печь имеет двухярусный колпак, может устанавливаться в квартирах, имеющих в стенах дымоходы, не на сгораемое основание (плиты). За строительный материал принят рядовой полнотелый кирпич размерами 250х120х65 мм. Длина кирпича со швом принимается – 260 мм, высота ряда учитывая шов принимается – 70 мм. Для футеровки топочного ядра принят шамотный кирпич размерами 250х124х65 мм.

Топить печь необходимо в соответствии с принципами написанными в файле «Эксплуатация печей» (есть в материалах проекта).

Автор проекта: Игорь Кузнецов, www.stove.ru
