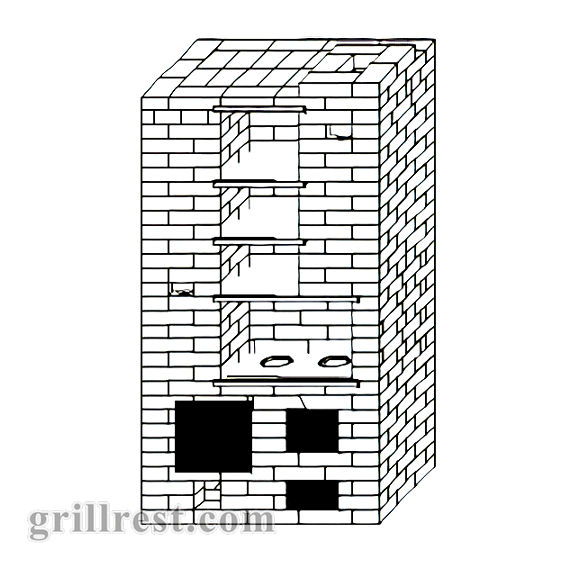

Порядовка ОВИК 26 — шведка 3,5х4,5 кирпича Игоря Кузнецова

Для футеровки топочного ядра принят огнеупорный кирпич размером 250х124х65 мм на ребро и плашмя. Между внутренней и наружной оболочкой прокладывается слой картона из бумаги.

За основной материал принят традиционный керамический кирпич размерами 250х120х65 мм. Длина кирпича со швом условно принимается – 260 мм, высота ряда со швом условно принята – 70 мм.

Эксплуатировать печь надо в соответствии с требованиями описанными в публикации «Эксплуатация печей» (имеется в файлах проекта).

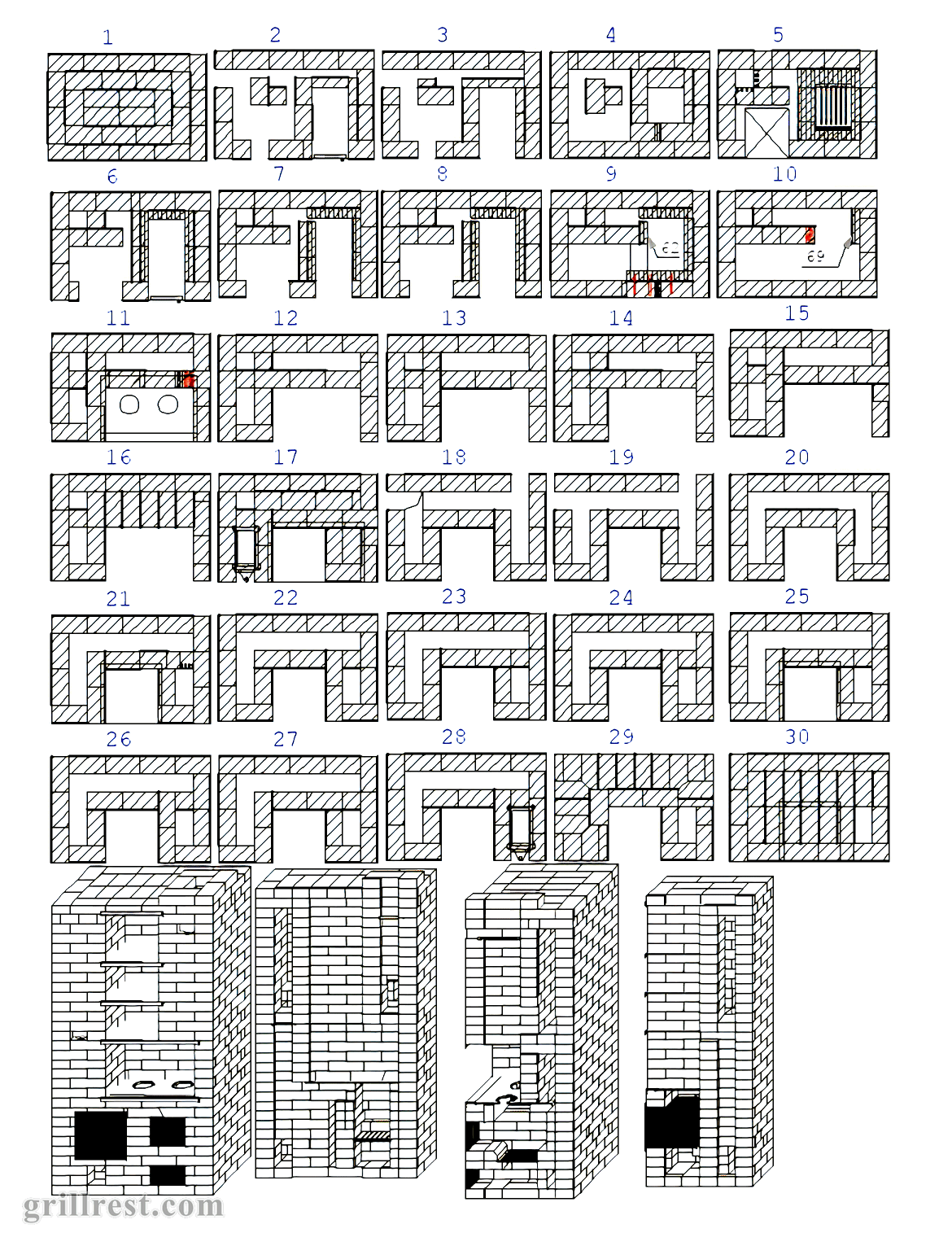

В файлы проекта включены чертежи с ресурса автора-конструктора И. Кузнецова stove.ru (оригиналы), а также альтернативные версии с улучшенным качеством изображения. Использование искусственного интеллекта позволило увеличить размер изображения, а цветокоррекция обесцветила фоновые вотермарки, мешающие воспринимать порядовки.

Автор проекта: Игорь Кузнецов, www.stove.ru
