Порядовка дачной печи с камином 5 х 3 кирпича

411 просмотров

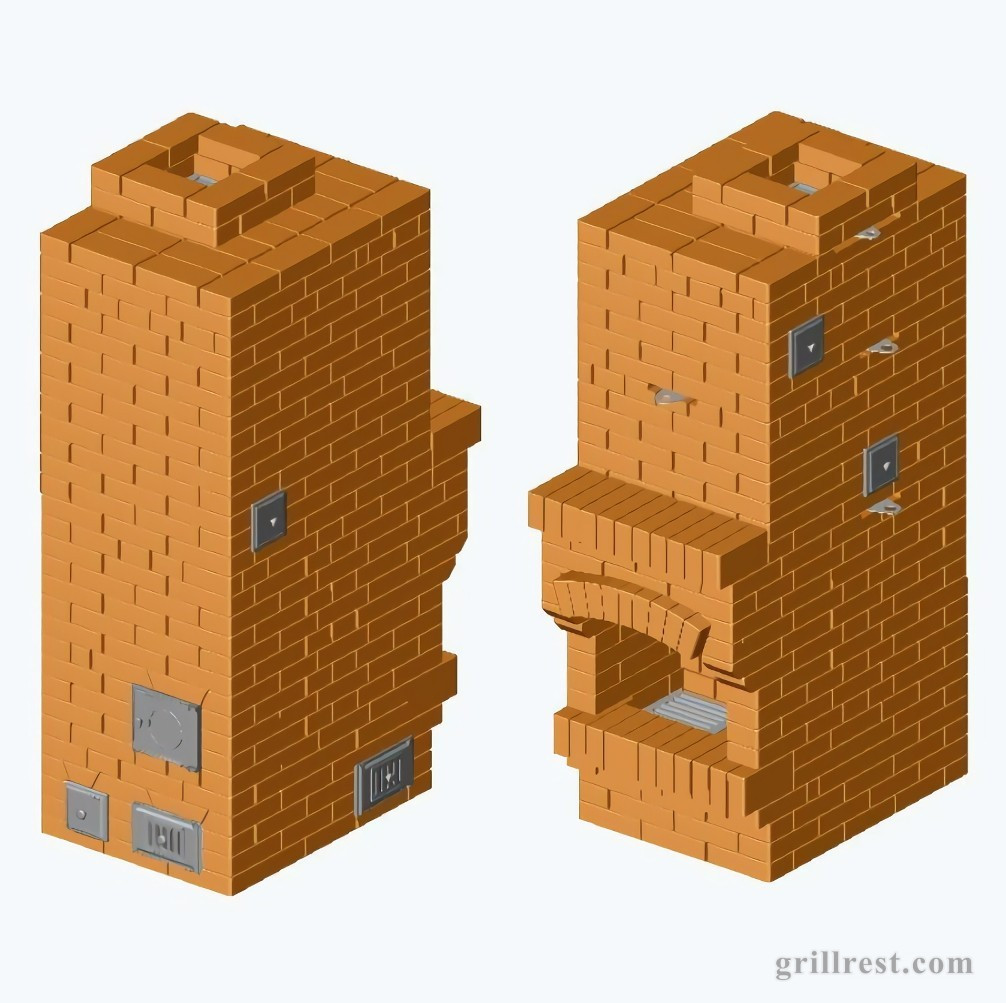

Общий вид модели

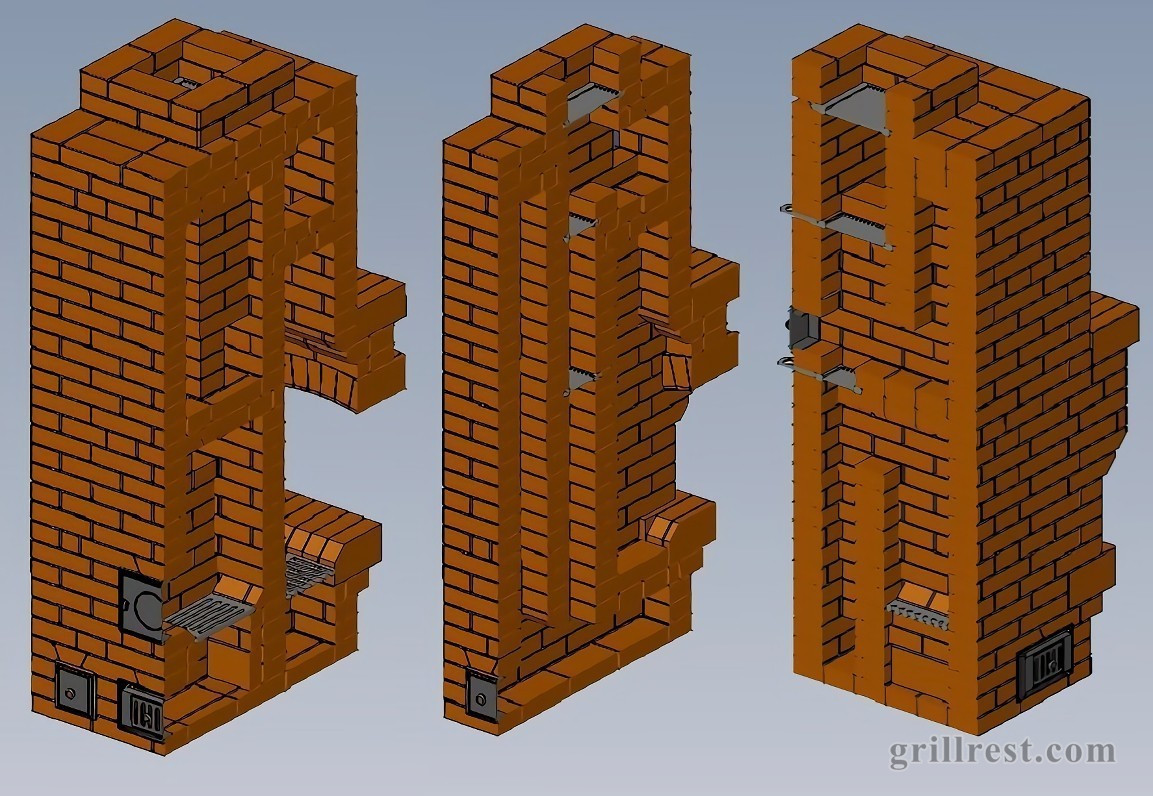

Модель в разрезах

Характеристики
Тип, название	дачная
Назначение	печь-камин
Размеры	1020 × 770 × 2100 мм
Теплоотдача	3,7 кВт (топка 2 раза/сут)
Отапливаемая площадь	до 30 м²

Описание

Особенностью эксплуатации дачной печи является нерегулярность ее использования. Чаще всего ее протапливают лишь на выходных, приезжая на дачу на отдых. Печка, уложенная из качественного керамического кирпича, может выполняться без использования шамотного кирпича при футеровке топочной камеры. Это позволяет существенно упростить конструкцию печки, снижая расходы на ее обустройство.

Данная модификация печи объединена с камином, что сказывается на ее особенностях эксплуатации и внешнем виде. Ускоренный начальный нагрев помещения осуществляется от огня, горящего в камине. Причем тепло поступает в помещение практически сразу после растопки камина. Это позволяет быстро согреться в холодном дачном домике. При необходимости домовладелец одновременно с камином может растопить огонь в печке, что позволяет эффективно нагревать комнаты дачного домика.

Одной из особенностей этой модификации является наличие зольной камеры и колосниковой решетки. Это гарантирует интенсивное сгорание топлива в топке, обеспечивая быстрый нагрев помещения. Также существенно упрощается удаление золы из камина, облегчая уход за всей печкой.

Автор проекта: Николай Золотарев, air-hot.ru

Материалы и затраты

— кирпич красный керамический – 557 шт;
— дверка топочная ДТ-3 210 х 250 мм – 1 шт;
— дверка поддувальная ДПК (Р) 250 х 140 мм – 2 шт;
— дверка чистки ДПр-4 130 х 130 мм – 4 шт;
— решетка колосниковая 300 х 250 мм – 2 шт;
— задвижка растопочная 130 х 130 мм – 1 шт;
— задвижка дымоходов печи и камина 130 х 250 мм – 2 шт;
— задвижка дымохода общая ЗВ-5 260 х 240 х 455 мм – 1 шт;
— лист предтопочный 500 х 700 мм – 1 шт.
