Порядовка двухцелевой угловой печи с камином В.Григорьева

Авторское печное устройство предназначено для отопления помещений и приготовления пищи. Конструкция представляет собой комбинированную систему, которая включает отопительную печь с бесканальной и многоколлекторной конвекционной системой, компактную отопительно-варочную печь типа «шведка» с бесканальной и двухколлекторной конвекционной системой и прямой английский камин.

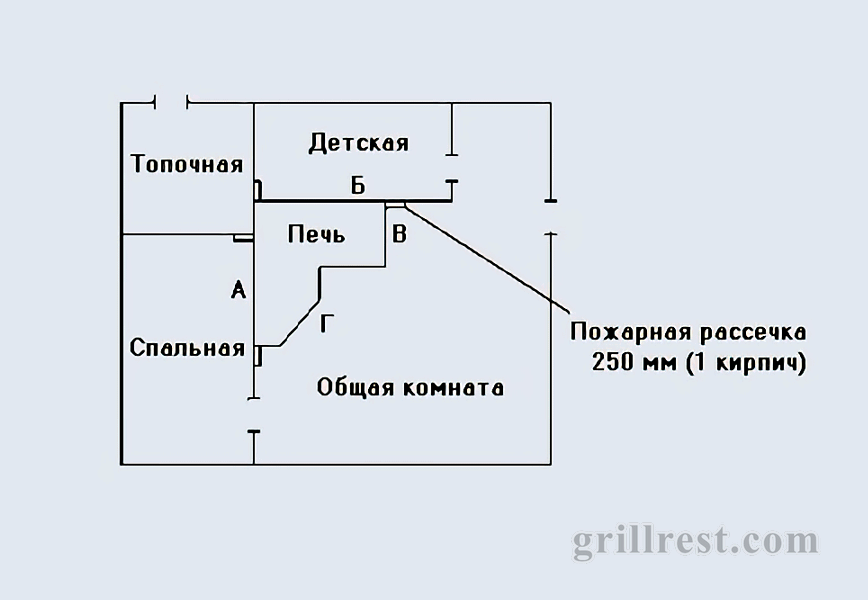

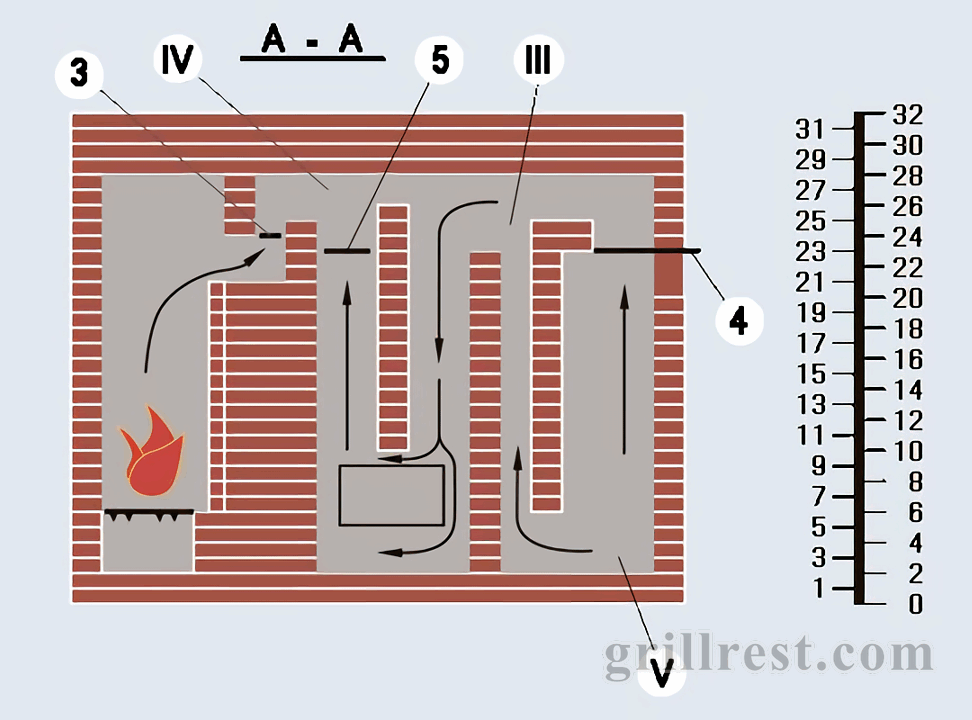

Особенности конструкции нагревательного устройства позволяют использовать его для работы в летнем и зимнем режимах. Степень прогрева печи регулируется путём открывания соответствующих задвижек. Топка в зимнем режиме предусматривает прогрев всего массива печи или только её части (стороны А). В первом случае открываются задвижки 5, 6, 7, во втором – 2 и 7. Дополнительное открытие на 20–30 минут задвижки №3 позволит избежать задымления в момент розжига. Это актуально если печь долгое время не использовалась.

Для эксплуатации отопительно-варочной печи в зимнем режиме открываются задвижки 5 и 9, что приводит к нагреву сторон Б и В. Избежать задымления после долгого перерыва в работе этой части устройства позволит открытие в момент розжига на 20–30 минут задвижек 4 и 8. При использовании варочной панели в летнем режиме без необходимости прогрева сторон печи открываются задвижки 4, 5, 8.

Работа камина запускается открытием шибера №1. Это же запорное устройство используется для вентиляции помещения.

Одновременный запуск отопительной и отопительно-варочной печи приводит к нагреву всего массива. Для этого открываются задвижки 5, 6, 7, 9. Открытие же задвижек 2, 5, 7, 9 приведёт к нагреву стороны А отопительной печи и сторон Б и В – «шведки». Сторона Г в этом случае нагреваться не будет.

Такое разнообразие вариантов отопления позволяет создать благоприятный микроклимат в загородном доме в любую пору года.

(без учета трубы)
— кирпич красный полнотелый М100 — 2400 шт.
— кирпич огнеупорный ШБ-8 — 280 шт.
— глина — 2,0 м³
— песок — 2,4 м³
— решетка колосниковая 200х300 мм — 4 шт.
— решетка колосниковая 220х400 мм — 2 шт.
— плита двухконфорочная 410х710 мм — 1 шт.
— дверка прочистная 140х140 мм — 12 шт.
— дверка поддувальная 140х250 мм — 2 шт.
— дверка топочная 210х250 мм — 1 шт.
— дверка топочная 250х320 мм — 1 шт.
— задвижка каминная 250х250 мм — 2 шт.
— задвижка печная 120х250 мм — 4 шт.
— шибер 250х250 — 1 шт.
— лист стальной толщины 5 мм — 1,5 м²
— уголок стальной 100х100х750 мм — 1 шт.
— уголок стальной 50х50х700 мм — 1 шт.
