Макет и модель мангала с печкой под казан и вытяжкой

60 просмотров

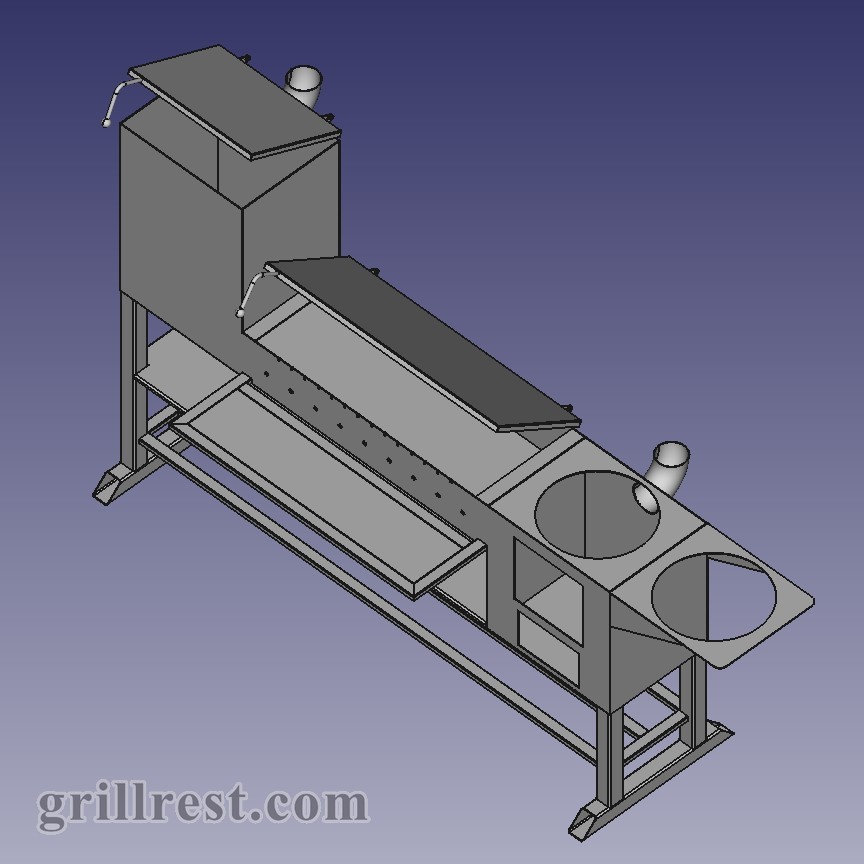

Общий вид

Общий вид

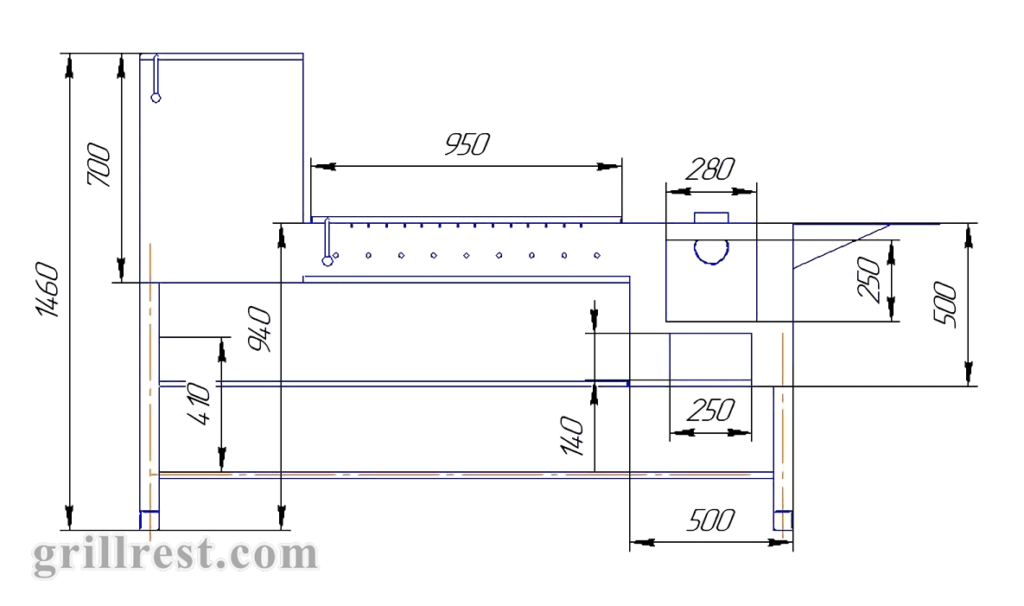

Размеры

Размеры

Характеристики
Назначениемангал
Типсварной
Размер габаритный (д×ш×в)2450 × 400 × 1460 мм
Размер жаровни (д×ш×г)950 × 394 × 178 мм
Вид файла2D-макет и 3D-модель
Описание

Продвинутый функциональный мангал с печью и отводами для подсоединения труб. У жаровни предусмотрена крышка. Печь подойдет для установки конфорки или небольшого казана. Отличная модель для дачи, может быть доработана по вашему вкусу.

Толщина стенок 3 мм.

Посмотрите другие аналогичные макеты и модели: Мангал с вытяжкой, С крышей и вытяжной трубой, На высоких ногах с топкой.

Значок

Функциональный мангал-барбекю с печкой
1,82 МБ 19 скачиваний

...

Архив содержит файлы в форматах:

  • Векторный рисунок DXF
  • КОМПАС-3D FRW M3D A3D CDW
  • Изображение PNG

Все новинки у нас в telegram:

канал в телеграм Порядовки: @grillrest

канал в телеграм Макеты и модели: @grillrest_met

Вы можете заказать изготовление изделия по этому проекту или обратиться с индивидуальным эскизом. Для этого обратитесь в одну из компаний нашего каталога.
