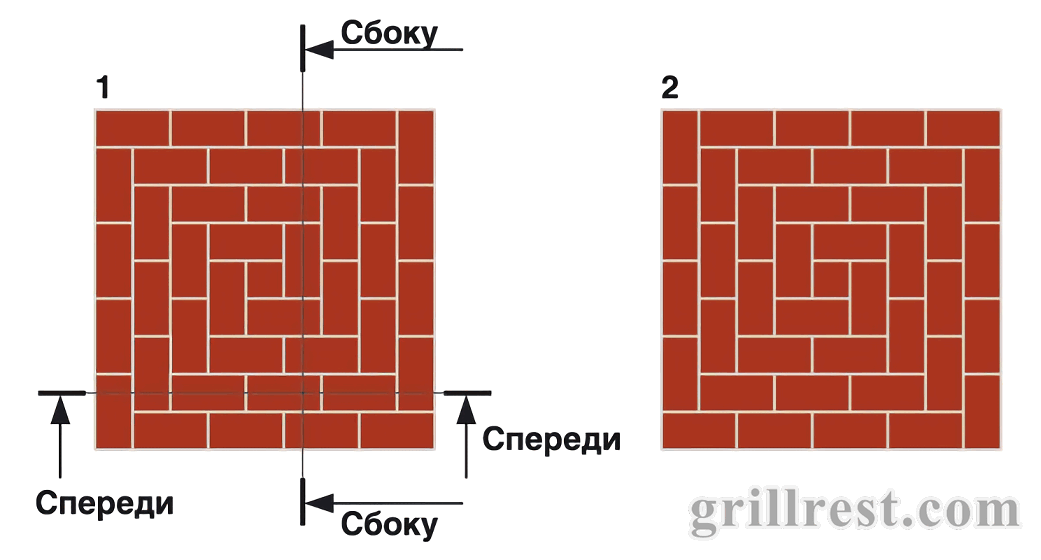

Порядовка двухслойной каминопечи «Финка»

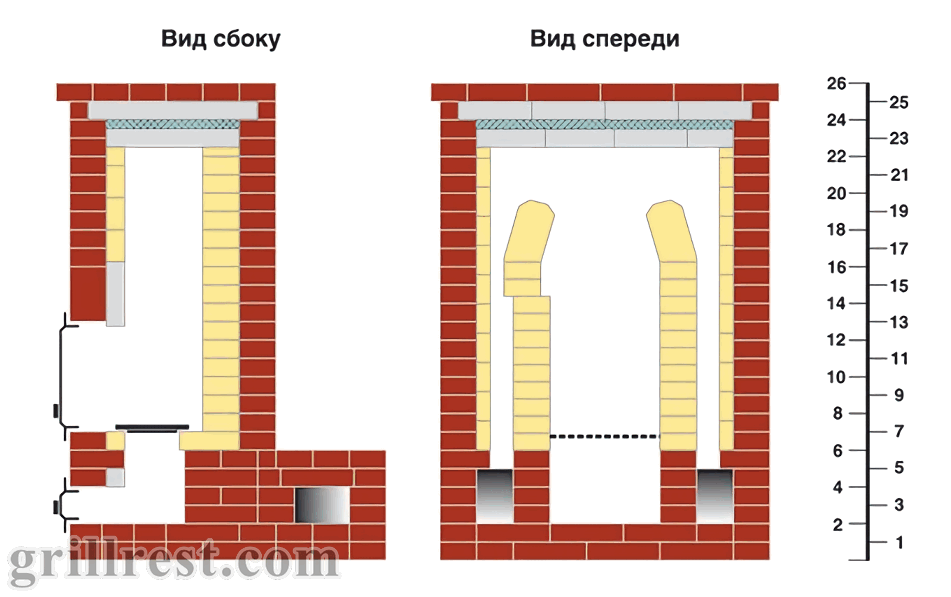

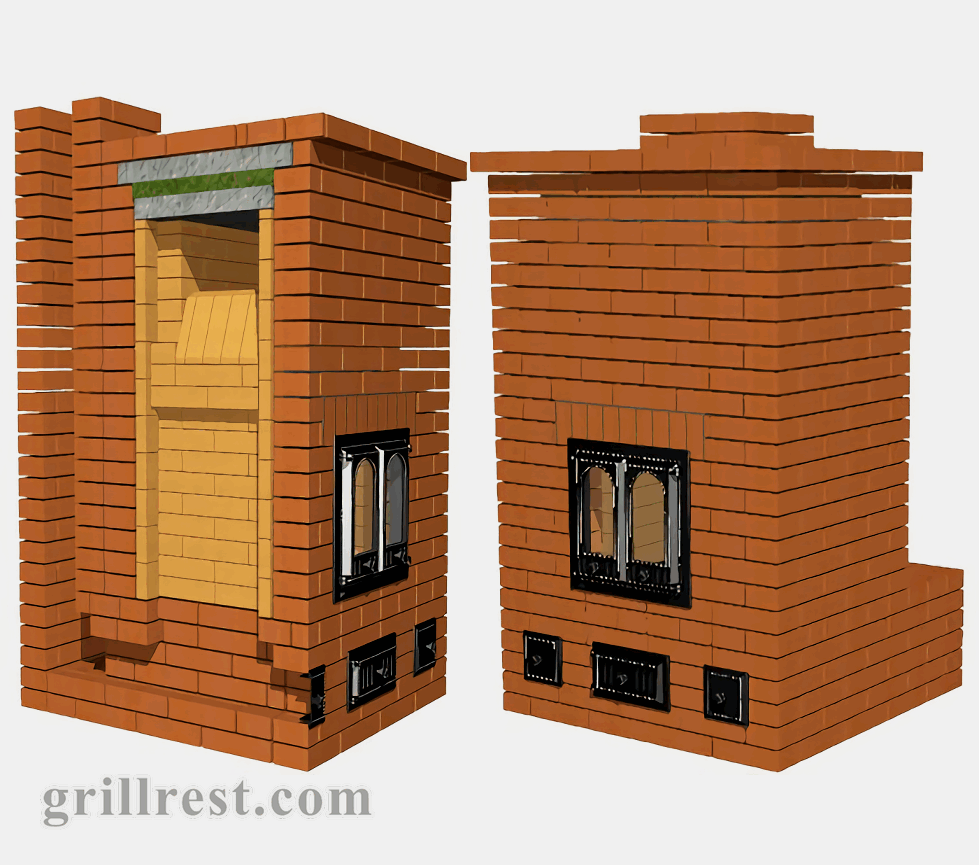

В топке достигается температуру до 800 градусов, поэтому работает она независимо от дымовых каналов и облицовочной кладки. Расширение шамотного кирпича здесь значительное. Поэтому опускные дым. каналы из огнеупора отделены от топки жесткой волокнистой плитой из каменной ваты Paroc FPB 10 (толщина 10 мм). Это обеспечивает более равномерное распределение тепла и более равномерную во времени его отдачу. Топка перекрыта плитами из жаростойкого бетона с опорой только на топку. Поэтому при нагреве она расширяется вверх, не касаясь других частей. Перекрытие облицовочной кладки также выполнено из плит с опиранием только на наружную кладку, а между плитами топки и плитами наружного контура имеется пространство 50–70 мм, заполненное мягкой каменной ватой. На схеме отмечено зеленым.

Пространство между лицевой кладкой и огнеупорным сердечником прокладывается жестким Paroc толщиной 10 мм — так компенсируется расширение топки и опускных каналов по горизонтали. Чтобы выровнять потоки дымовых газов вход в левый опускной канал сделан узким.

Общий вес камина с трубой на 26 рядов примерно 1,6 т. Размер 4,5х4,5 кирпича.

Авторы проекта: С. Обозов, О. Княжева.

— Красный полнотелый кирпич с учетом трубы — 575 шт.
— Шамотный кирпич ШБ8 — 80 шт.
— Шамотный кирпич ШБ6 — 65 шт.
— Перемычка из жаростойкого бетона 500х55х65 мм — 1 шт.
— Перекрытие из жаростойкого бетона 640х250х65 мм — 5 шт.,
— Перекрытие из жаростойкого бетона 510х250х65 мм — 4 шт.
— Печная смесь — 375 кг
— Огнеупорная смесь (мертель) — 50 кг
— Топочная дверка SVT-401 — 1 шт
— Зольник SVT-432 — 1 шт
— Прочистная дверка SVT-435 — 3 шт
