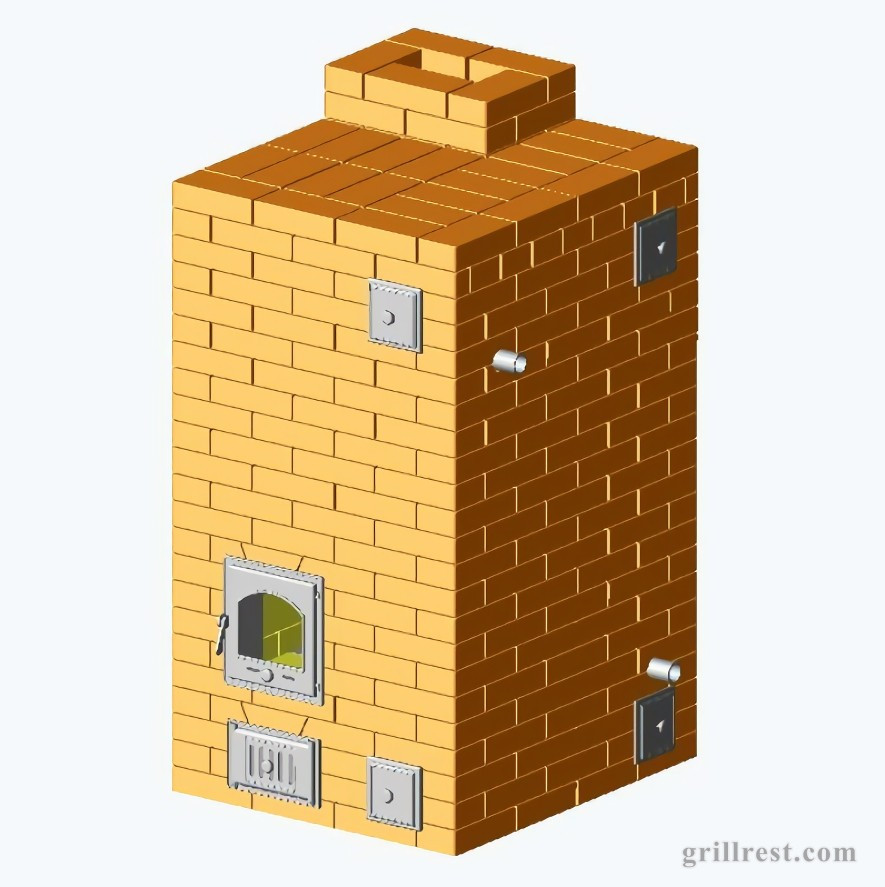

Порядовка отопительного котла на 100 кв.м

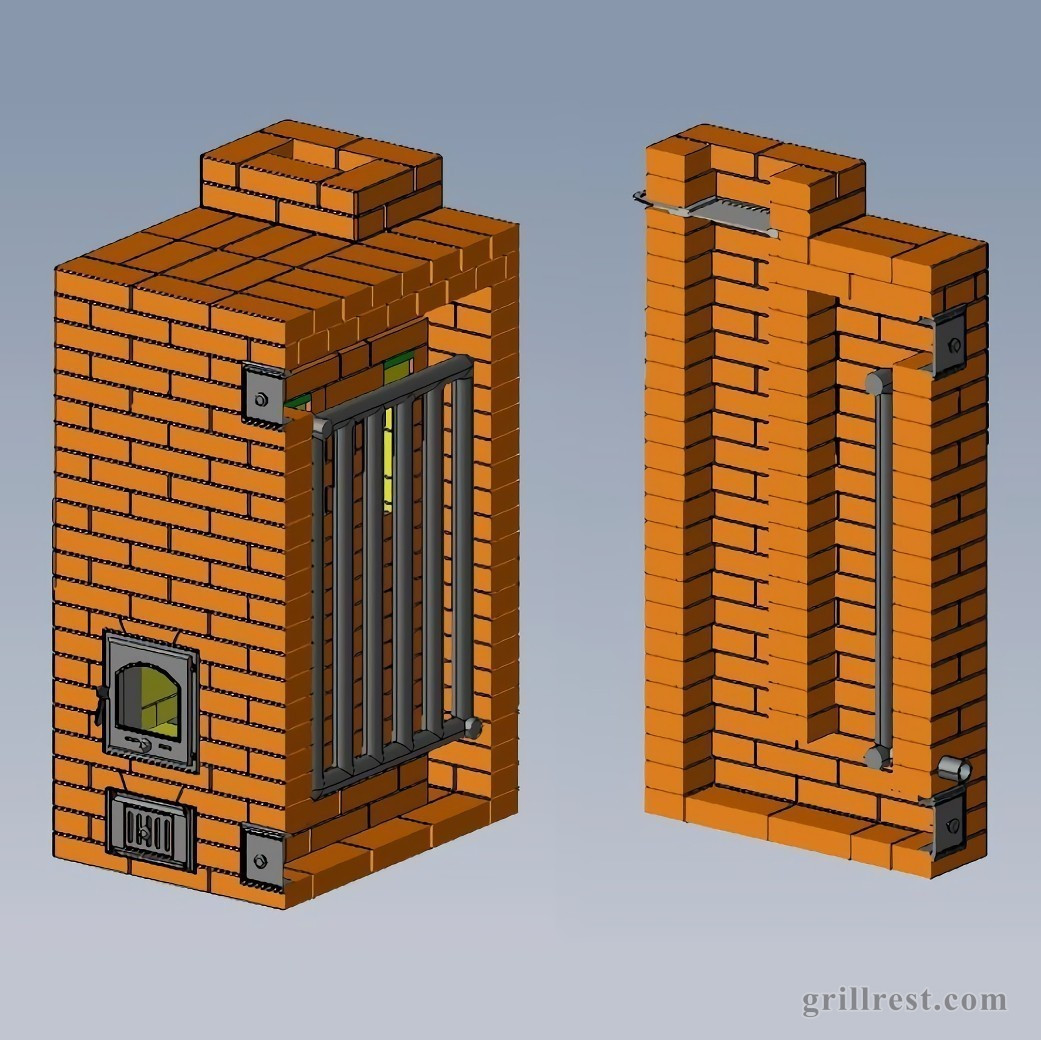

Данный котёл рассчитан на обогрев помещения площадью не более 100 м² и он сконструирован по колпаковой схеме. Теплоноситель нагревается за счёт регистра, который сделан из стальных труб, имеющих диаметр 5,7 см, а толщину стенок 0,5 см. Сам регистр находится в колпаке печного устройства.

Отличительной чертой котла считается расположение в топке катализатора. Он сделан из шамотных кирпичей, которые установлены на ребро с небольшими зазорами между ними. В итоге получается решетка, в функцию которой входит придание горячим воздушным массам большей турбулентности. Это улучшает воздействие тепла на стенки печи изнутри и, следовательно, способствует лучшей прогреваемости воздуха в жилом помещении. Отражение лучистого тепла от мощно нагретого катализатора, даёт дополнительное увеличение температуры в топке.

Для того чтобы топливо сгорало лучше, требуется к катализатору из зольной камеры подвести вторичный воздух. Сам же процесс догорания идёт в камере, предназначенной для дожига. Она находится над катализатором. Балластные газы, которые не смогли сгореть, а это происходит при каждой топке, выходят из топочной камеры через «сухой» шов.

Если в зимнее время года не топить котёл на постоянной основе, а делать это лишь изредка, то стоит задуматься о возможности слива воды из отопительной системы, чтобы она не замёрзла и не привела в негодность всю конструкцию.

Котёл можно дополнительно отделать с помощью уголков и полос из металла для большей надежности.

Автор проекта: Николай Золотарев, air-hot.ru
