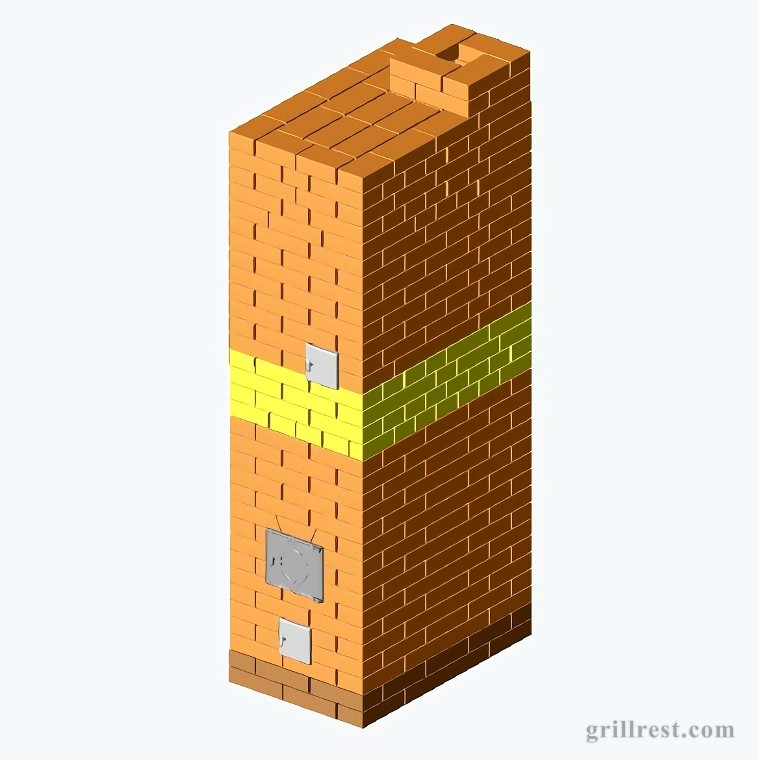

Порядовка отопительной прямоугольной толстостенной печи ОПТ-6

Конструктивная особенность толстостенной отопительной печи ОПТ-6 в расположении дымоходной трубы: она расположена напротив дверки топочной камеры. Хотя печь и не отличается большими габаритами – ее размеры в плане не превышают 2,5х4 кирпича – она вполне подходит для отопления небольших малоэтажных зданий. По своим основным характеристикам она схожа с печью ПТО-3500. Конструкция разработана относительно давно – она упоминается еще в технической литературе начала 60-х годов прошлого века.

Топочная камера отличается размерами, достаточными для использования «длинномерных», до 70 см, поленьев. Для перекрытия камеры используется шамотный кирпич – это позволяет продлить срок эксплуатации печки. Роль верхних газоходов играет сделанная в виде колпака камера, отвод дыма из которой обеспечивается устройством подвертки в дымоход.

Для улучшения теплообмена между образующимся от сгорания топлива потоком горячих газов и прогреваемым массивом печи в топочной камере делается насадка, создающая необходимую для эффективной работы печки турбулентность. Проблема максимального увеличения сохранности тепла протопленной печки решается установкой двух задвижек, располагающихся последовательно друг за другом. Устройство и расположение зольной камеры традиционное, под топкой.

Печь отличается простотой эксплуатации. В качестве энергоносителей могут использоваться не только дрова, но и брикетированное топливо или каменный уголь. В последнем случае, во избежание попадания в отапливаемое помещение угарного газа, рекомендуется несложная доработка заслонок – в них желательно сделать несколько отверстий небольшого (10-15 мм) диаметра. Вторую задвижку при топке углем можно исключить из конструкции, одной вполне достаточно.

Автор проекта: Николай Золотарев, air-hot.ru
