Порядовка теплоемкой улучшенной печи ОИК-4 Кузнецова

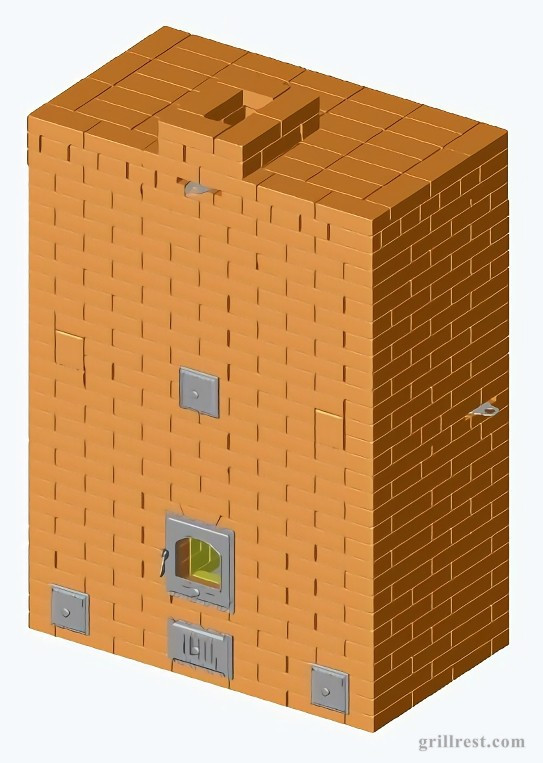

Общий вид модели
Вид модели в разрезах
| Характеристики | |
| Тип, название | аналог ОИК-4 Кузнецова |
| Назначение | отопительная печь |
| Размеры | 1530 × 890 × 2100 мм |
| Теплоотдача | 5,3 кВт (при 2 топках) |
| Отапливаемая площадь | до 45 м² |
Это техническое описание простой, надёжной и тёплой отопительной печи. Простая и понятная конструкция объясняется нехитрым строением газоходов, благодаря чему используется меньшее количество кирпичей. Долговечность и надёжность печки достигается за счёт применения шамотного кирпича при отделке топочной камеры печи.
Благодаря крупному объёму печь способна обогреть помещение площадью до 45 м² и с лёгкостью поддерживать это тепло в течение суток.
Примером для данной печи послужила печь ОИК-4, разработанная И.В. Кузнецовым. В топочной камере, в качестве отделки, использовали шамотный кирпич, топочная дверца имеет увеличенные габариты, а в растопочном ходу используется задвижка.
Преимуществом данной печи, является топочная камера увеличенной глубины, это позволяет использовать поленья длинной до 60 см. За счёт регулирования высоты колпака печки можно менять высоту конструкции. Это возможно осуществить, добавив или удалив ряды с 22-го по 27-й. Берите попарно, сохраняя перевязку.
Автор проекта: Николай Золотарев,
— кирпич красный – 786 шт;
— кирпич шамотный ША-8 (ШБ-8) – 78 шт;
— дверка топочная LK-370 250 х 280 мм – 1 шт;
— дверка поддувальная ДПК (Р) 250 х 140 мм – 1 шт;
— дверка чистки ДПр4 130 х 130 мм – 5 шт;
— решетка колосниковая 300 х 250 мм – 1 шт;
— задвижка дымохода 130 х 260 мм – 1 шт;
— задвижка растопочная 130 х 130 мм – 1 шт;
— вата каолиновая 650 х 125 мм – 2 шт;
— лист предтопочный 500 х 700 мм – 1 шт.
