Порядовка типовой отопительной печи ПТОУ-2500

521 просмотр

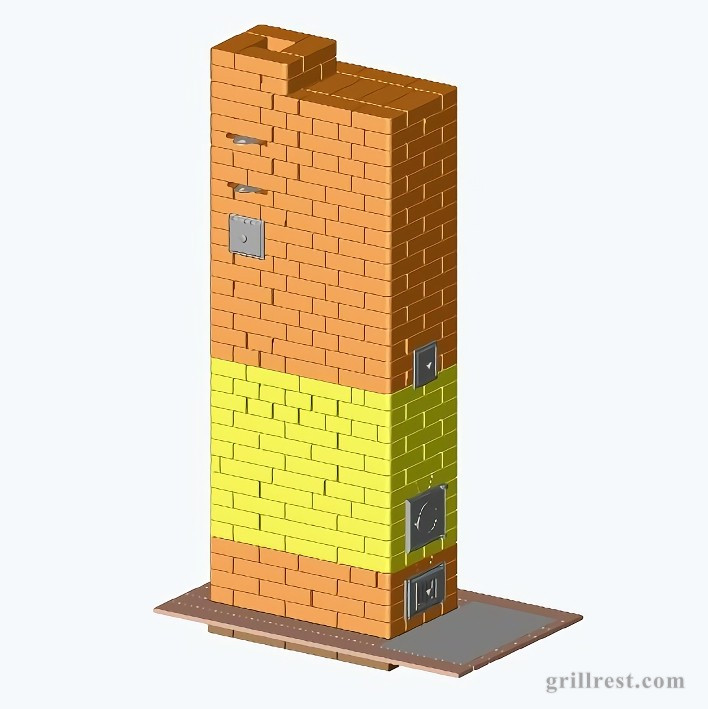

Общий вид модели

Вид модели в разрезах

Характеристики
Тип, название	улучшенная ПТОУ-2500
Назначение	отопительная печь
Размеры	510 × 890 × 2240 мм
Теплоотдача	2,5 кВт (при 2 топках)
Отапливаемая площадь	до 20 м²

Описание

В нашем каталоге проектов уже есть подобная печка, называющаяся «Отопительная печь В. Быкова», второе ее название — «Простушка». В списке печей, предназначенных для обогрева различных помещений — жилых и социальных, печь данного типа значится, как типовая одноярусная печь ПТО-2500. Вместе с этим, модель представляет собой улучшенную конструкцию печи ПТОУ — 2500, названной Быковым «Простушкой-2».

Основное отличие данной печи от представленной ранее заключается в наличии улучшенной системы оборота дыма, способствующей повышению коэффициента полезного действия. Разделение каналов на ярусы приводит к увеличению массы печи, благодаря чему, возрастает ее теплоемкость. А также, ликвидируется неравномерный прогрев стенок: именно это было свойственно печи ПТО-2500.

В данной модели горячие газы выходят в трубу не прямо: для этого предусмотрена дополнительная подвертка. Благодаря этому, обеспечиваются высокие эксплуатационные свойства, и потеря теплоты будет менее значительной, нежели при прямом выходе дыма — даже при неплотных задвижках. Скопление в области перевала горючих газов, иначе называемых «газовой вьюшкой», обеспечивает автоматическое отключение от холодных воздушных масс снаружи.

Печная труба у данной модели располагается противоположно топочной камере. Это может помочь при переносе трубы на противоположную сторону. Ведь, зачастую, готовое решение не может полностью вписаться в существующие размеры помещения: этому могут мешать имеющиеся части опоры — стропила и балки.

В процессе проектирования, были увеличены размеры дверцы зольной камеры до 250 см. В прежней печке дверца составляла всего 13-14 см, что создавало существенные неудобства при удалении золы. Остальные размеры печи аналогичны.

У данной модели, равно как и ПТО-2500, имеется недостаток: в процессе укладки приходится дробить кирпичи на более мелкие части. Причем, располагающиеся на фасаде печки. Поэтому, для сохранения эстетичного и привлекательного вида, готовую печь рекомендуется штукатурить. В качества варианта — облицовывать любой керамической плиткой.

Автор проекта: Николай Золотарев, air-hot.ru

Материалы и затраты

— кирпич красный (с учетом рядов ниже чистового пола) – 290 шт;
— кирпич шамотный марки ША-8 – 118 шт;
— дверка топочная ДТ-3 210 х 250 мм – 1 шт;
— дверка поддувальная ДПК (Р) 250 х 140 мм – 1 шт;
— дверка чистки ДПр-4 130 х 130 мм – 2 шт;
— решетка колосниковая 300 х 250 мм – 1 шт;
— задвижка дымовая 130 х 130 – 2 шт;
— лист предтопочный 500 х 700 мм – 1 шт.
