Самодельная печь для рыбалки из старого огнетушителя

Автор статьи
44 просмотра
2 мин. на чтение

Любому из нас может посчастливиться на дачной мусорке обнаружить старый порошковый огнетушитель. Не стоит отказываться от мысли сделать из него что-нибудь полезное, например мангал или печь. Как раз в этой публикации мы рассмотрим подробную фото-инструкцию создания своими руками небольшой печки, которая может подойти для обогрева гаража или зимней палатки.

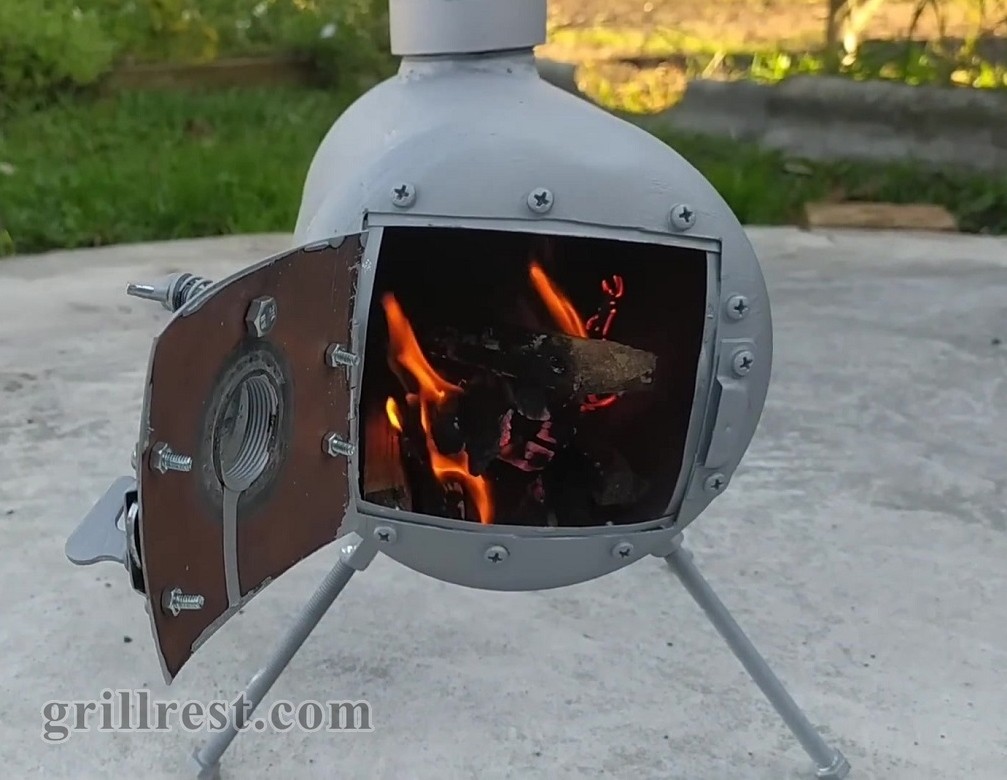

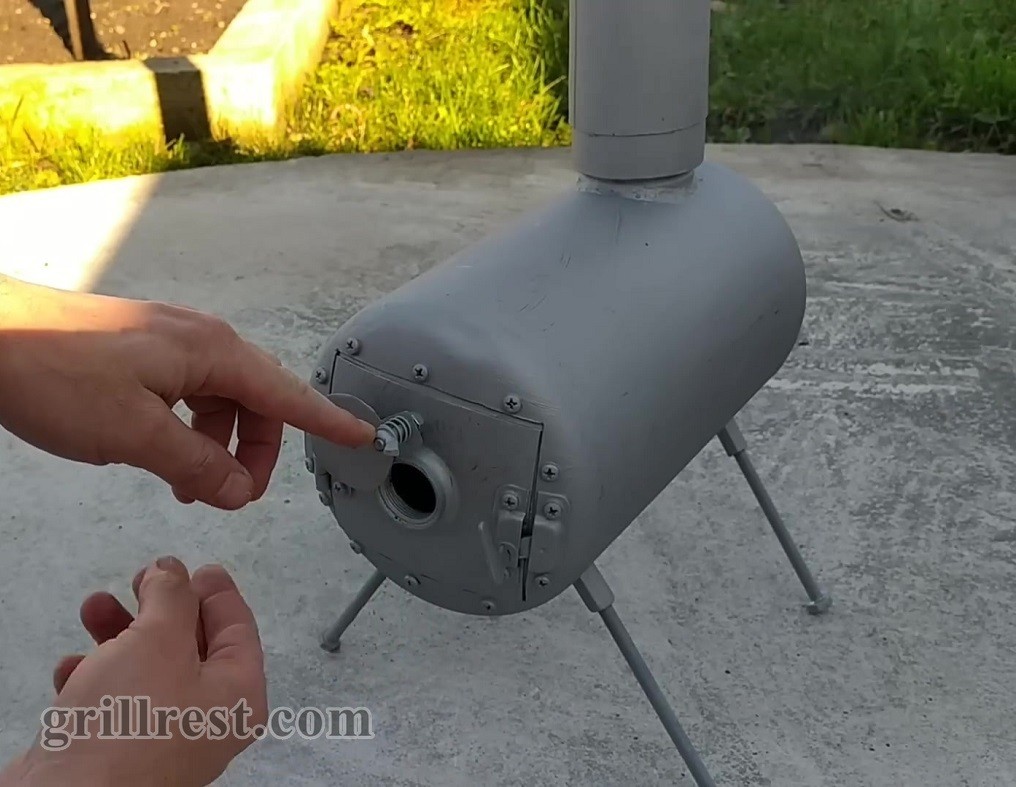

Сразу покажу вам финальный вид нашей самоделки, чтобы захватить ваше внимание:

Самодельная печь для рыбалки из старого огнетушителя

Самодельная печь для рыбалки из старого огнетушителя

Итак, приступим.

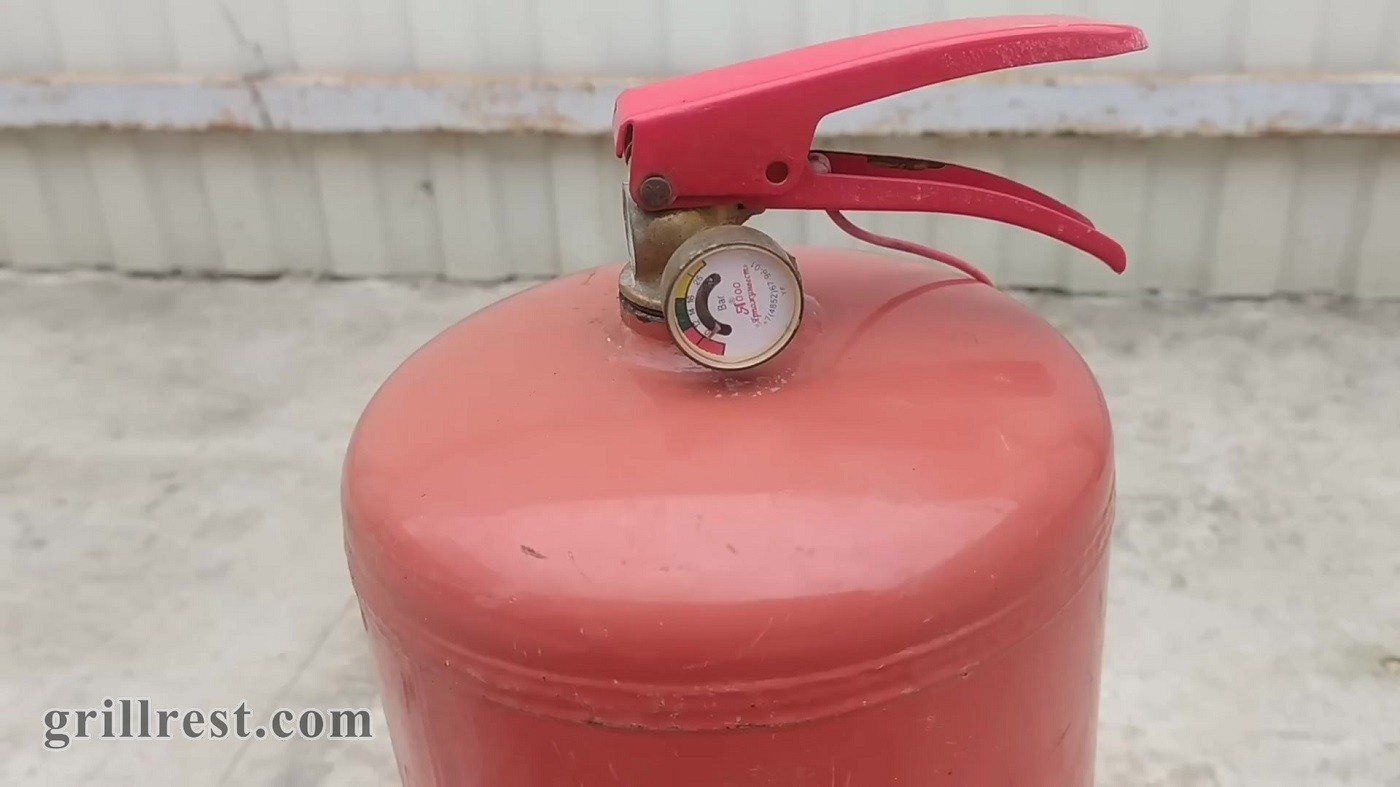

Убедимся по весу устройства и указывающей на нулевую отметку (красную зону) стрелке манометра, что внутри прибора отсутствует порошок.

1

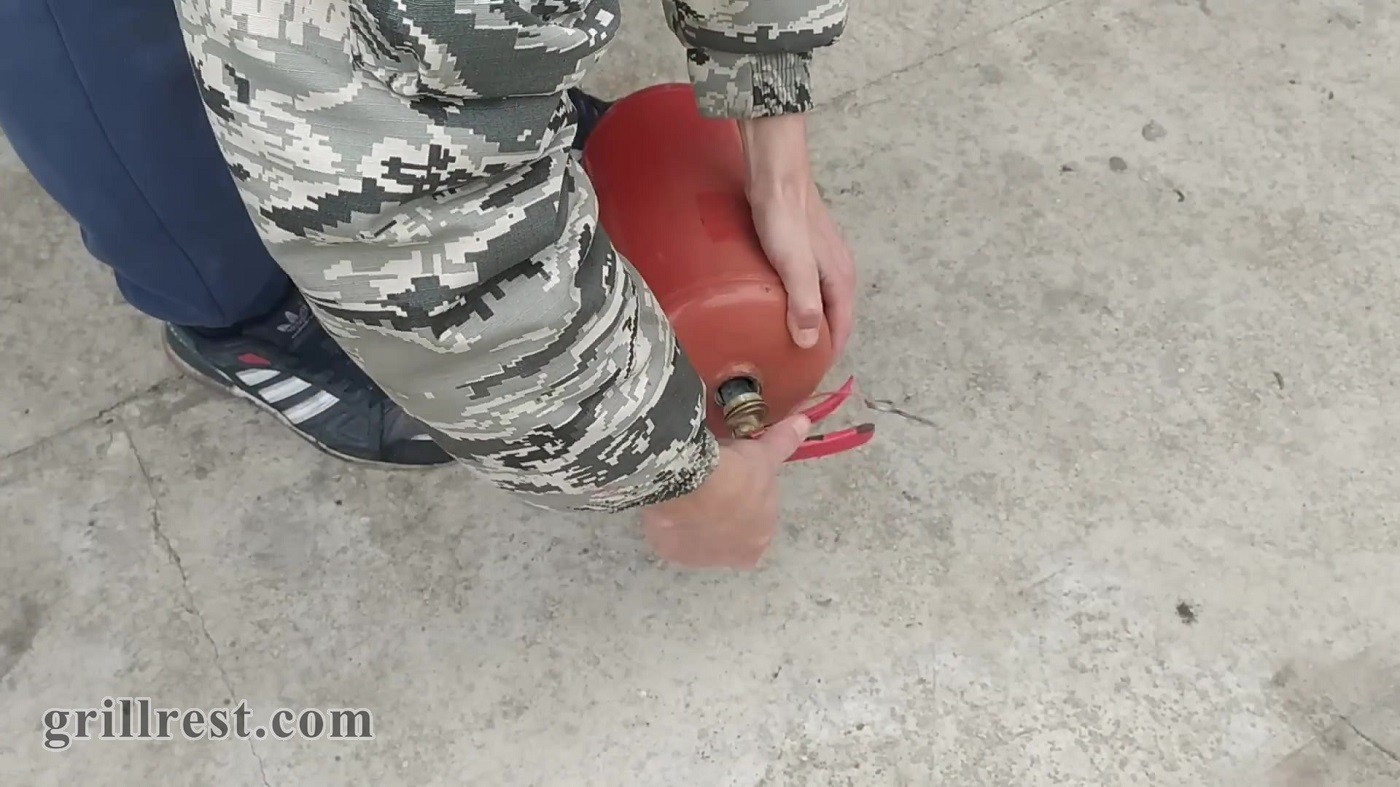

Круговыми движениями открутим верхнюю часть. Это не проблема, если данный клапан затянут несильно.

Читайте также: Как сделать коптильню-смокер из газовых баллонов своими руками?

2

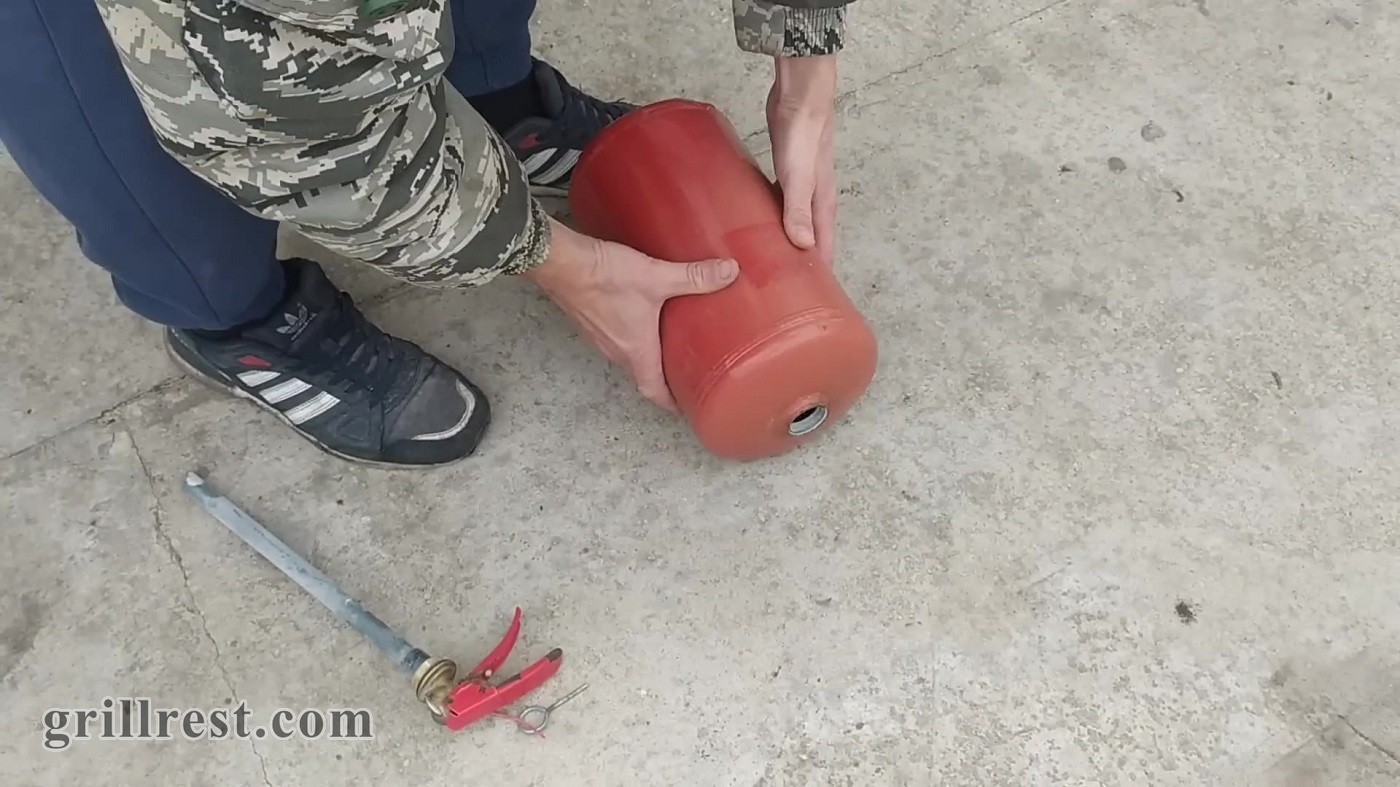

Так будет выглядеть разобранный огнетушитель:

3

Сделав это, вытряхнем остатки содержимого изнутри.

4

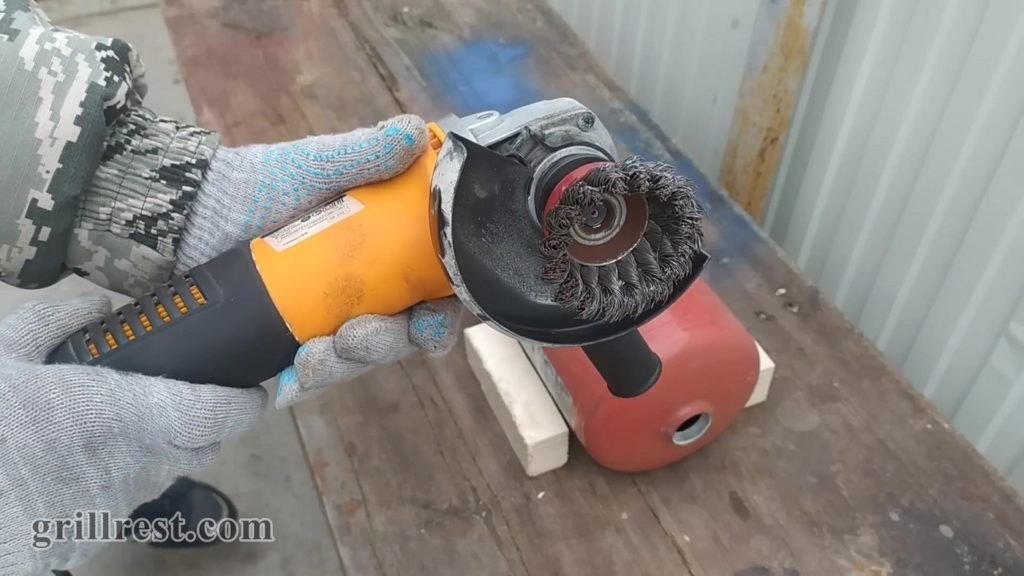

Возьмём болгарку с проволочной насадкой.

5

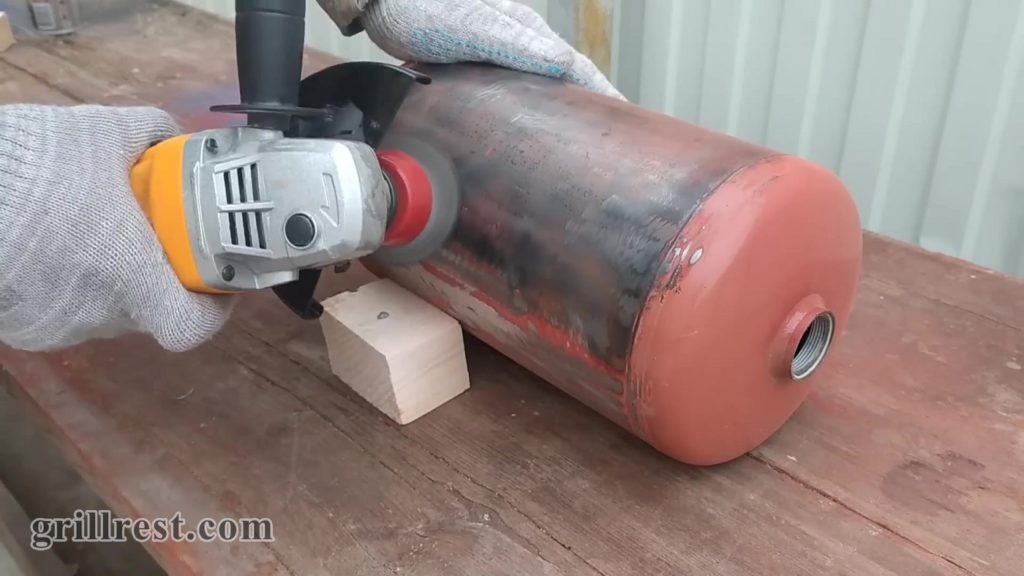

С ее помощью снимем с огнетушителя старое лакокрасочное покрытие, надев для безопасности защитные очки.

6

7

8

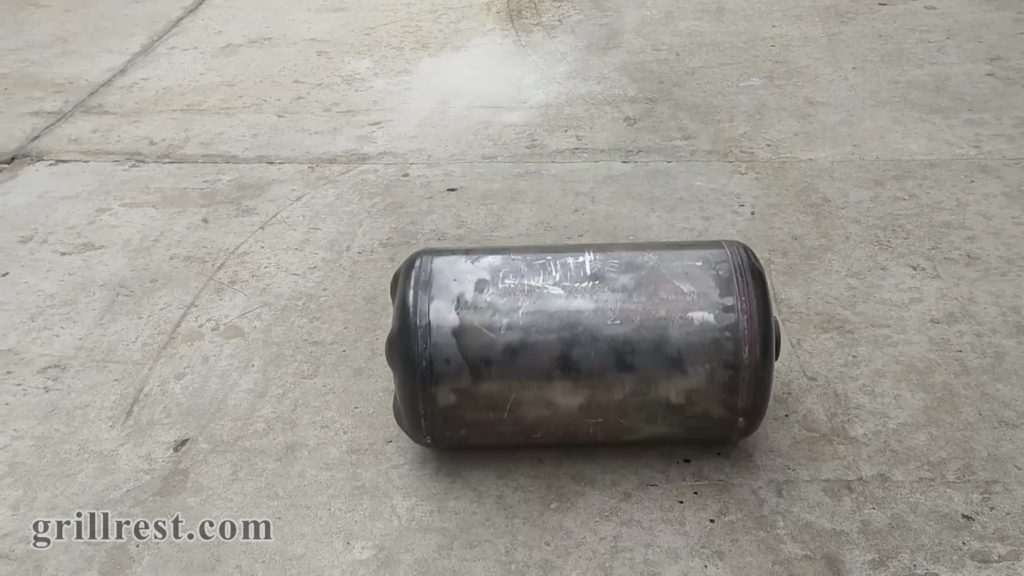

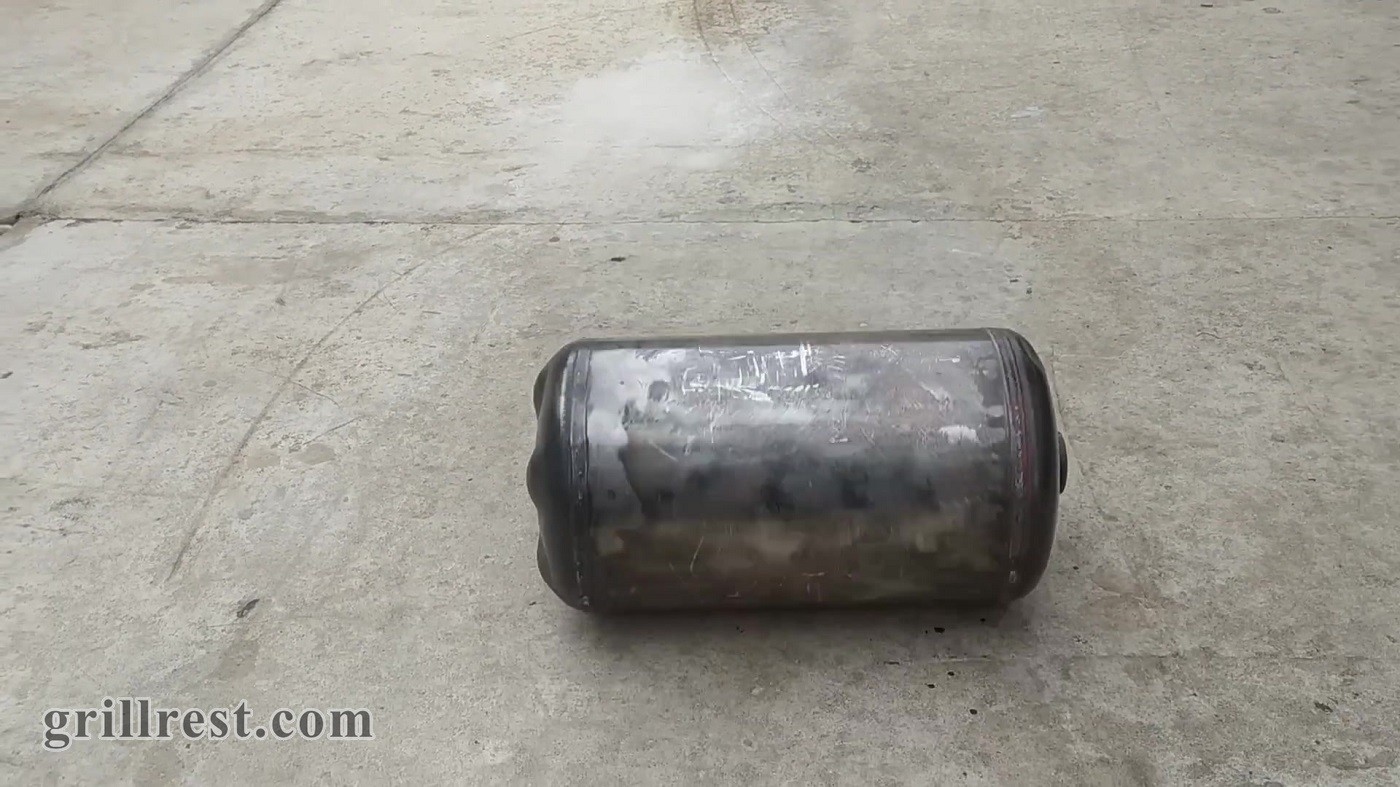

Примерно через 30 минут работы получаем следующий результат:

9

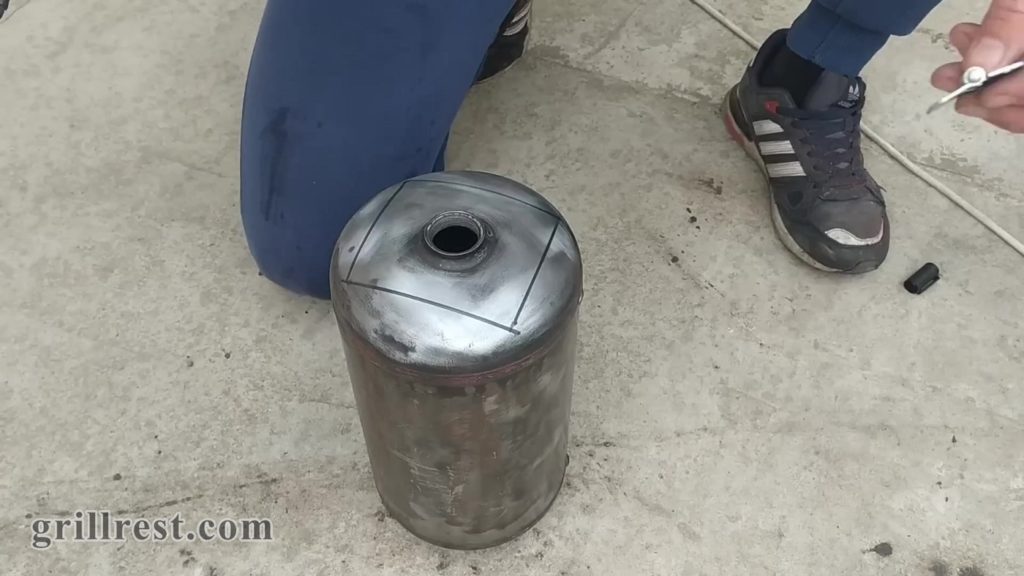

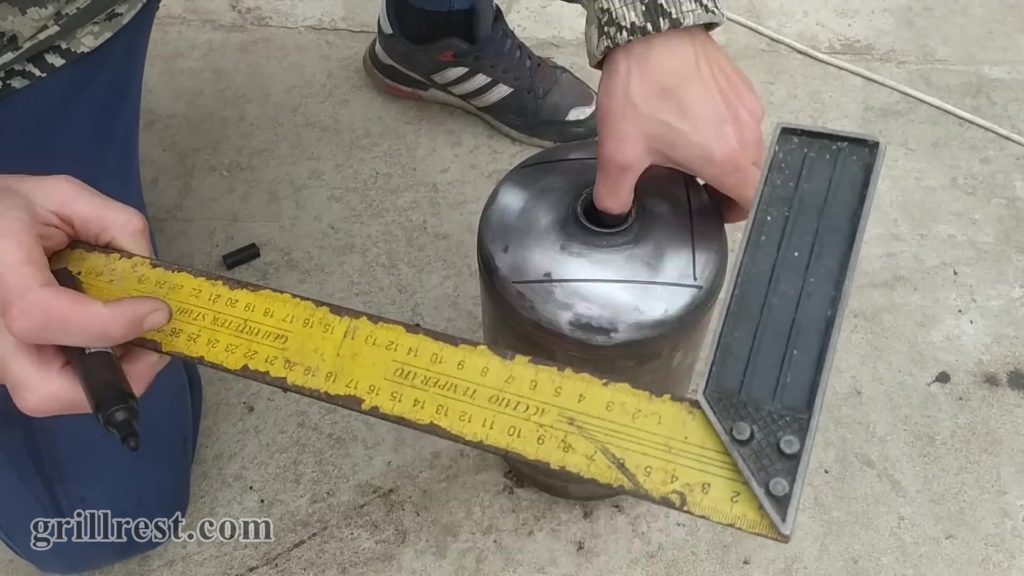

Сделаем разметку в виде прямоугольника размером 10 x 12 см на верхней части, где находится резьбовое отверстие.

10

11

12

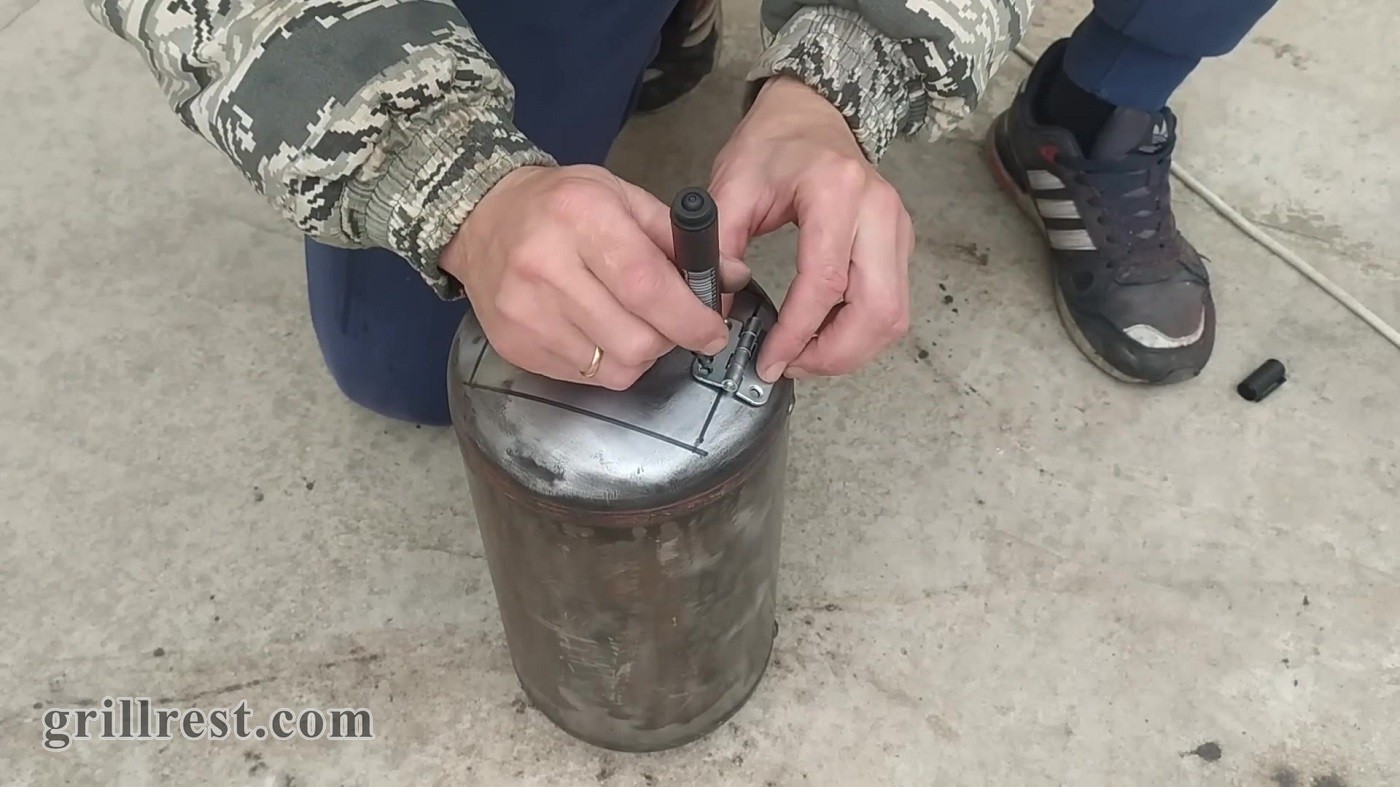

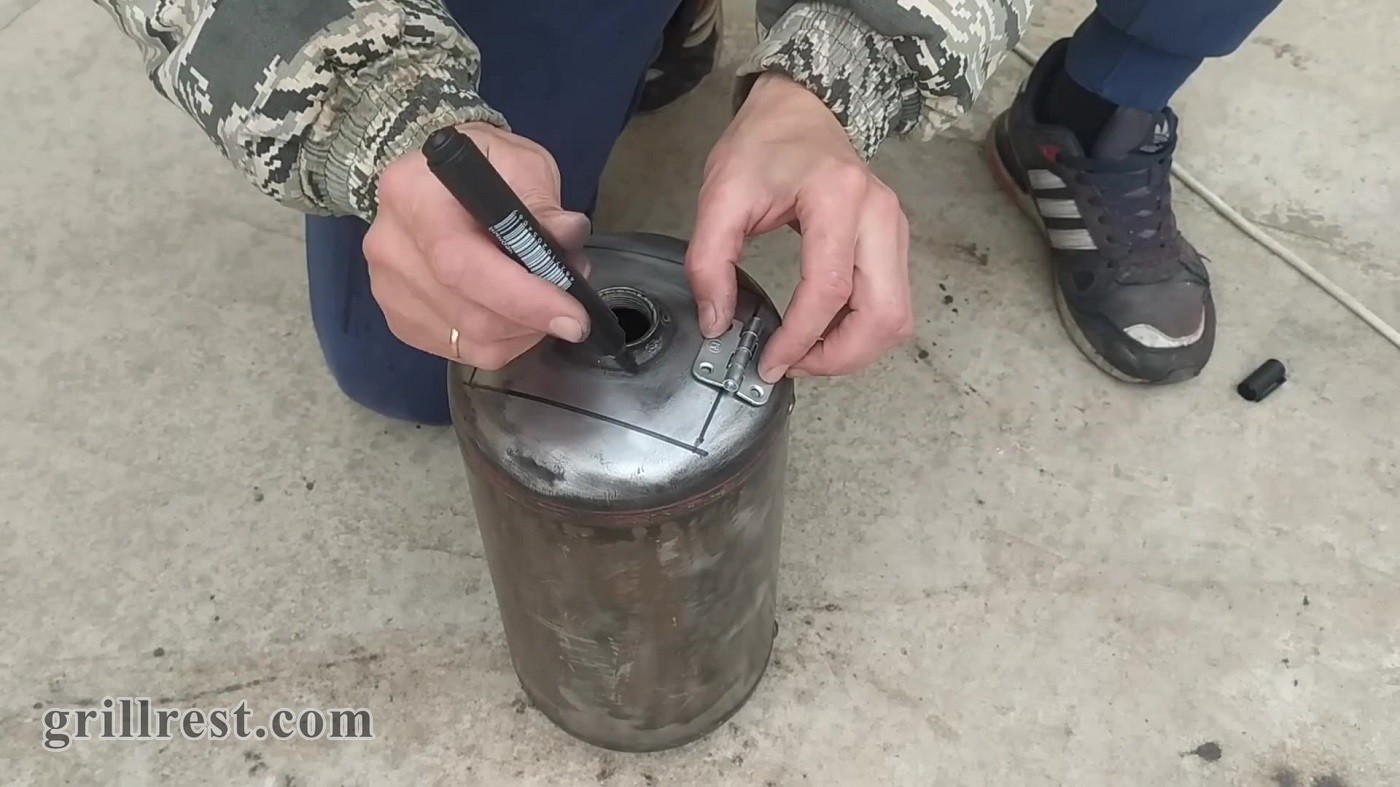

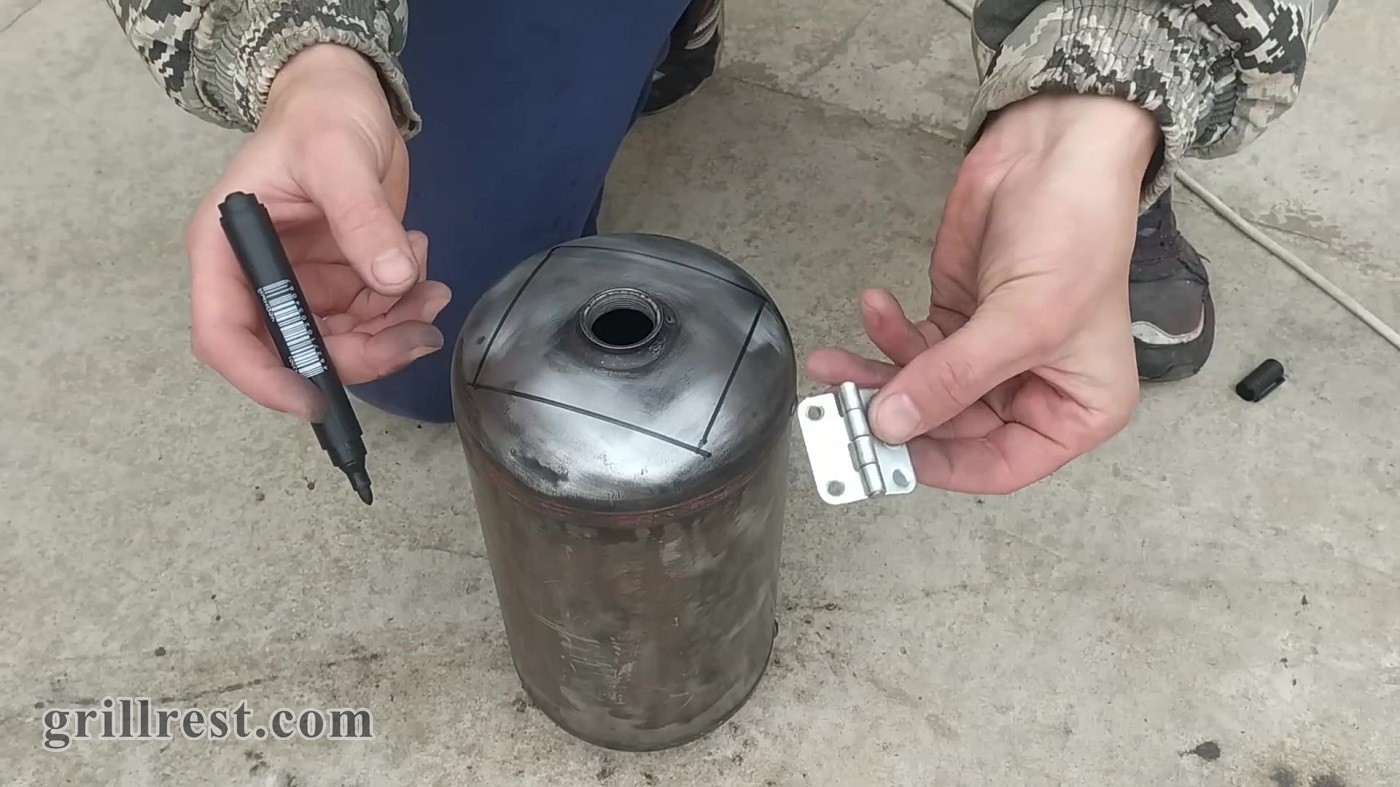

Возьмём петлю «сороковку» и разметим точки строго по отверстиям с левой стороны.

13

14

15

По этим точкам просверливаем отверстия диаметром 4 мм.

16

Болгаркой с заряженным на неё самым тонким отрезным кругом осторожно пропиливаем по контуру разметки.

17

Уберём вырезанную деталь.

18

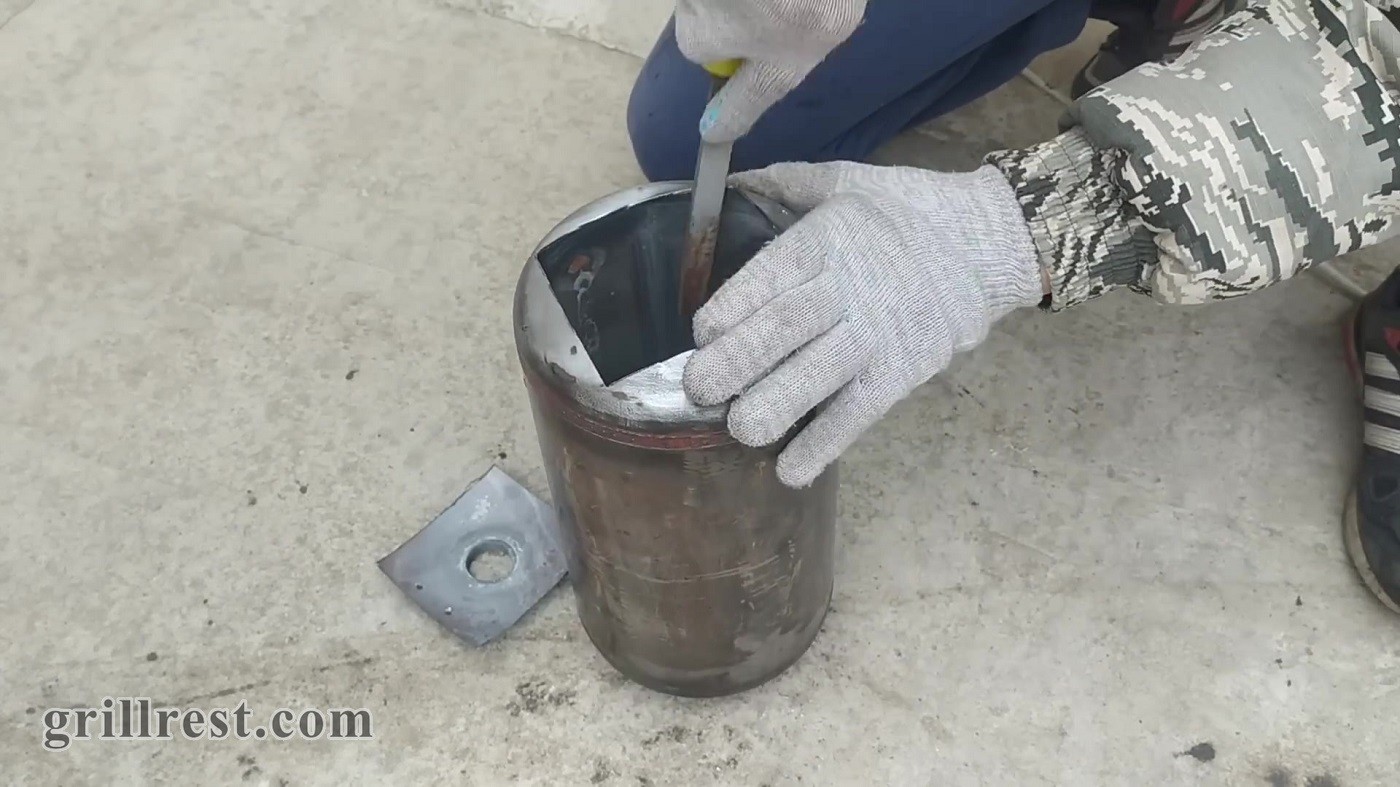

Обработаем напильником острые края и заусенцы.

19

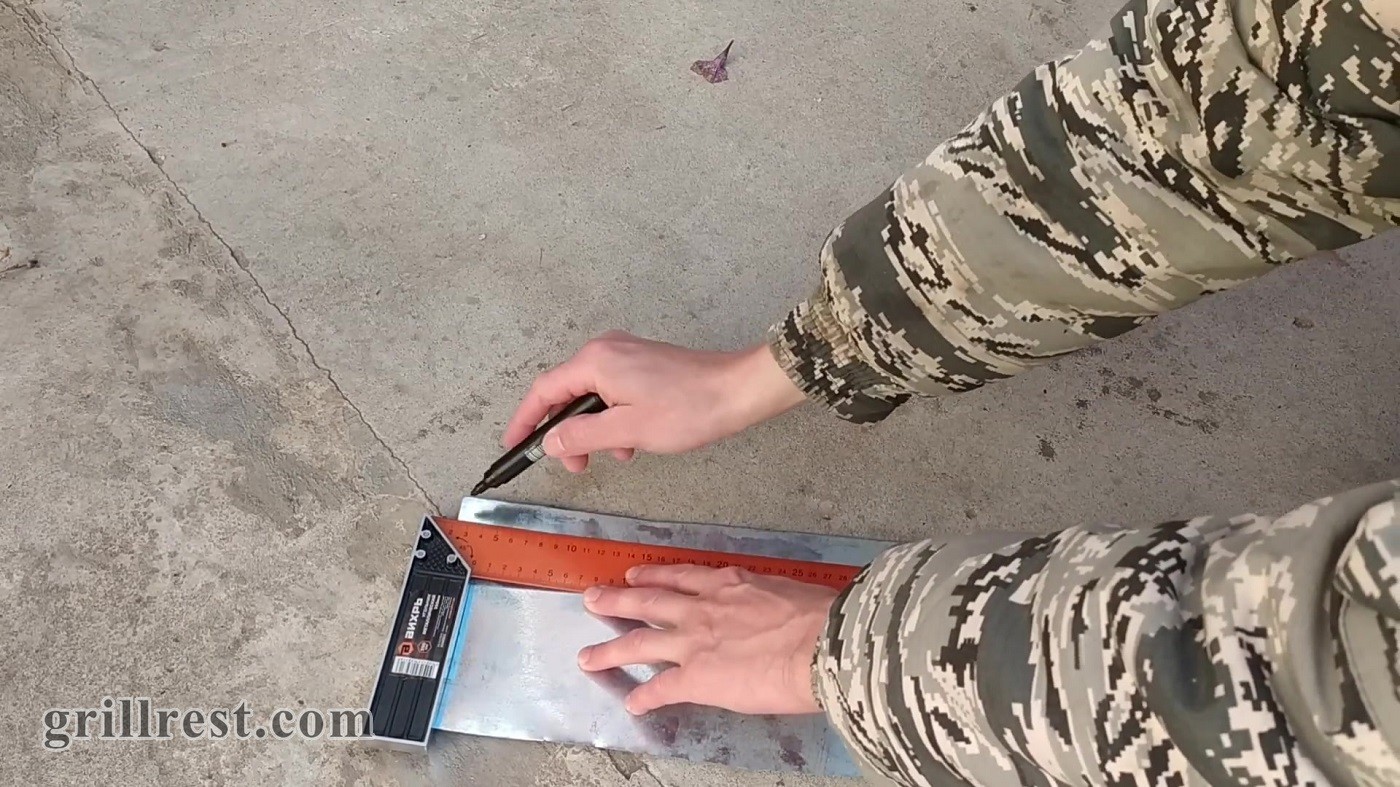

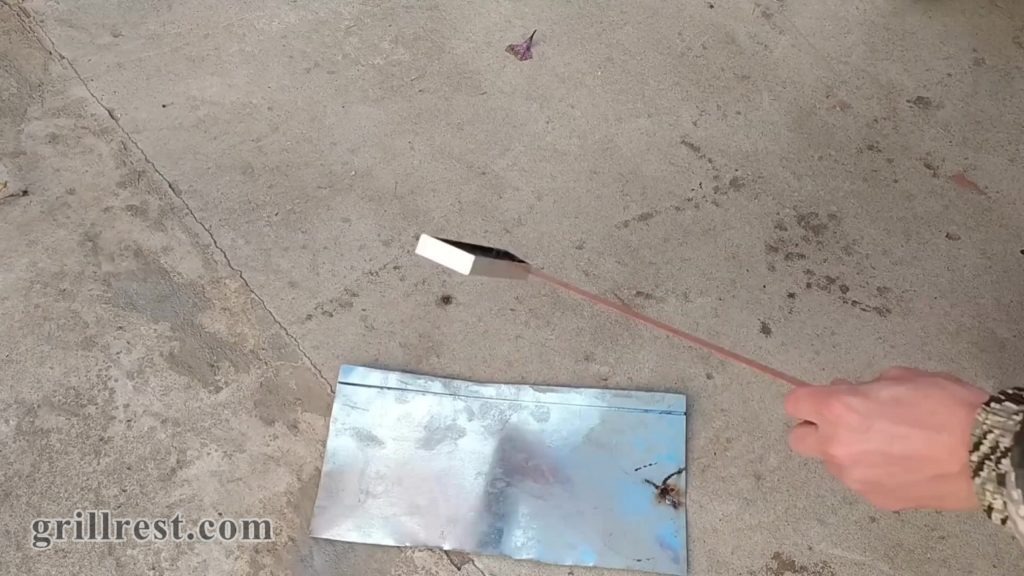

Из листа оцинкованной жестянки толщиной 0,5 мм разметим полоски шириной около 2 см.

20

21

22

Нарежем их ножницами по металлу до нужного количества — 4 шт.

23

24

Размеры: 2 шт. по 120 мм и 2 шт. по 140 мм в длину.

25

Закрепим вырезанные детали с напуском около 5 мм.

С двух сторон, где длинные части, отмечаем и просверливаем по три отверстия диаметром 4 мм.

26

27

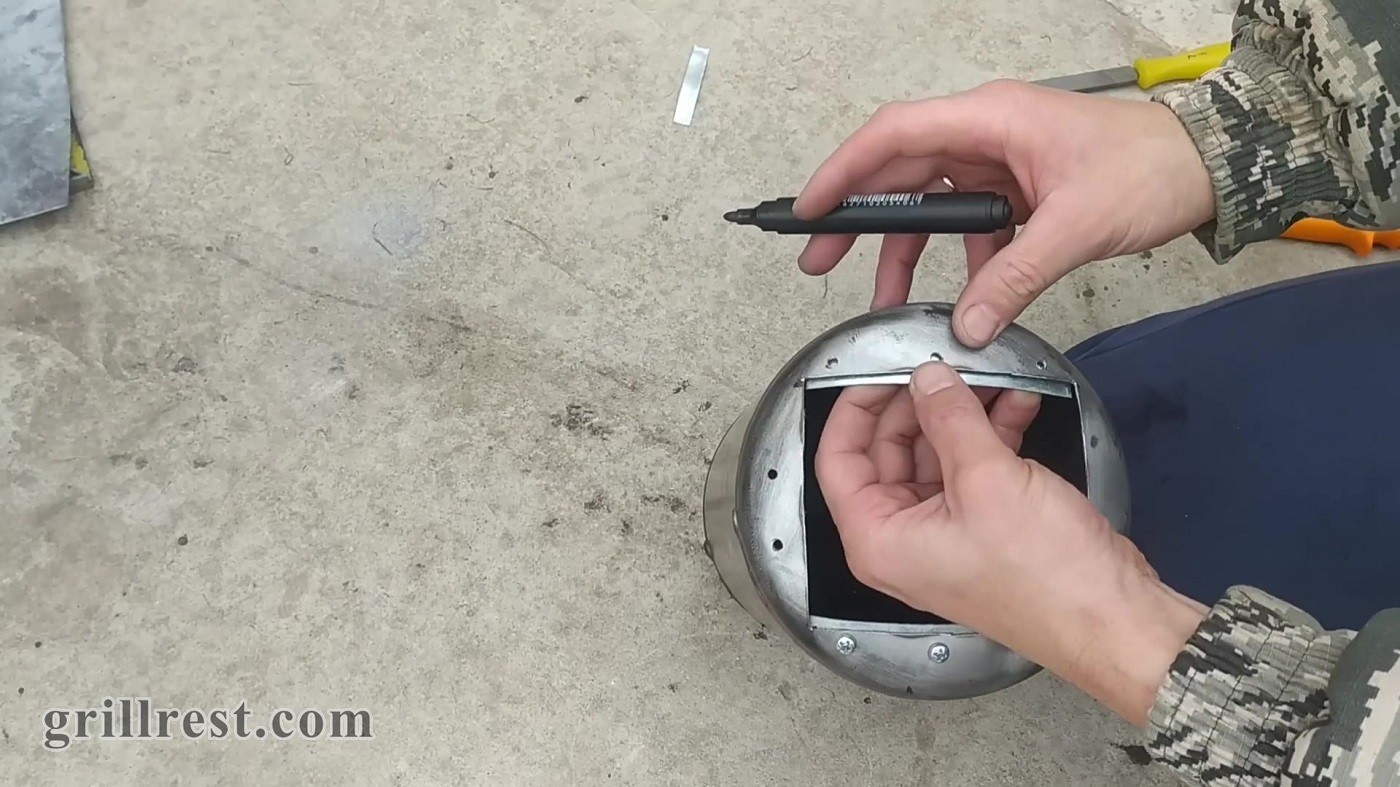

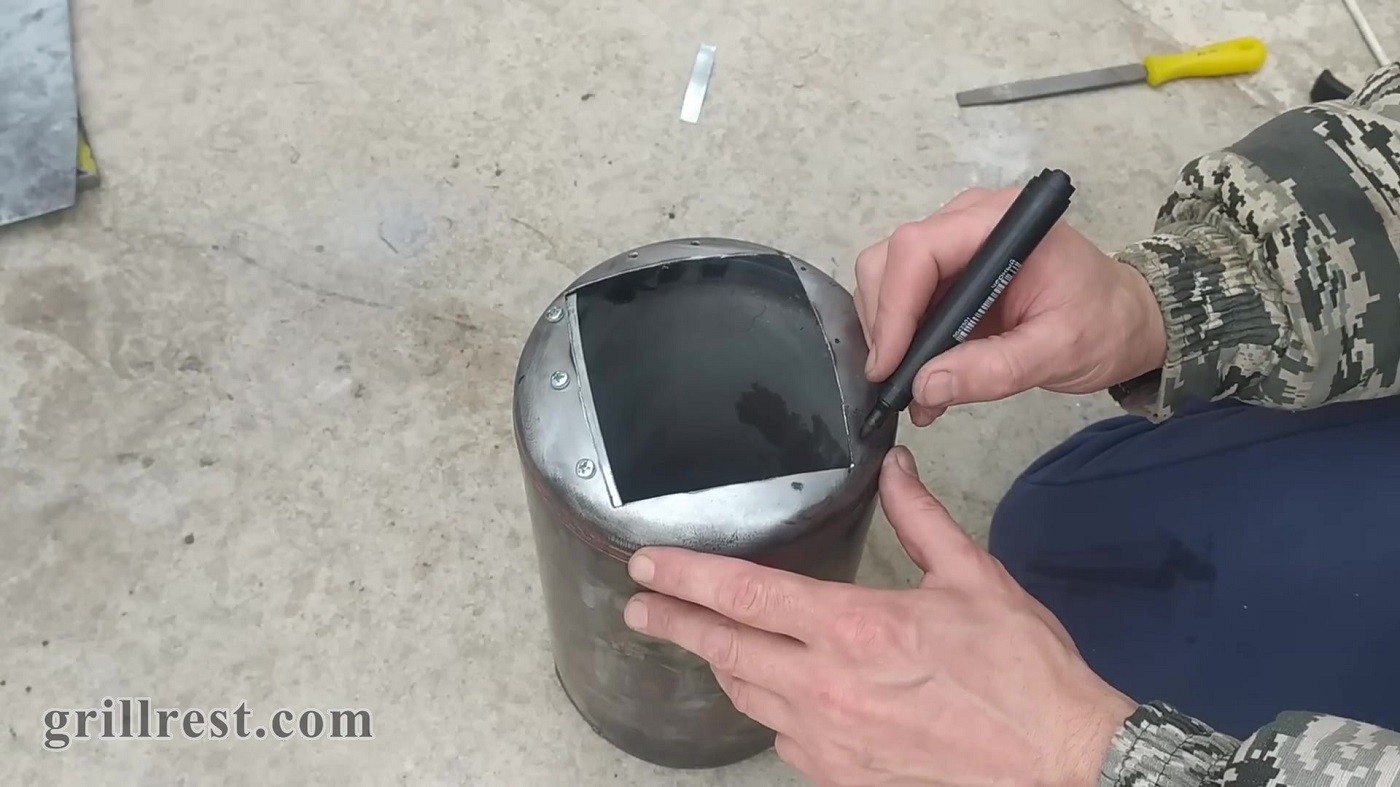

Поместим туда нарезанные полоски жестянки, прижмём с учётом выступа 5 мм и маркером сделаем отметины.

28

29

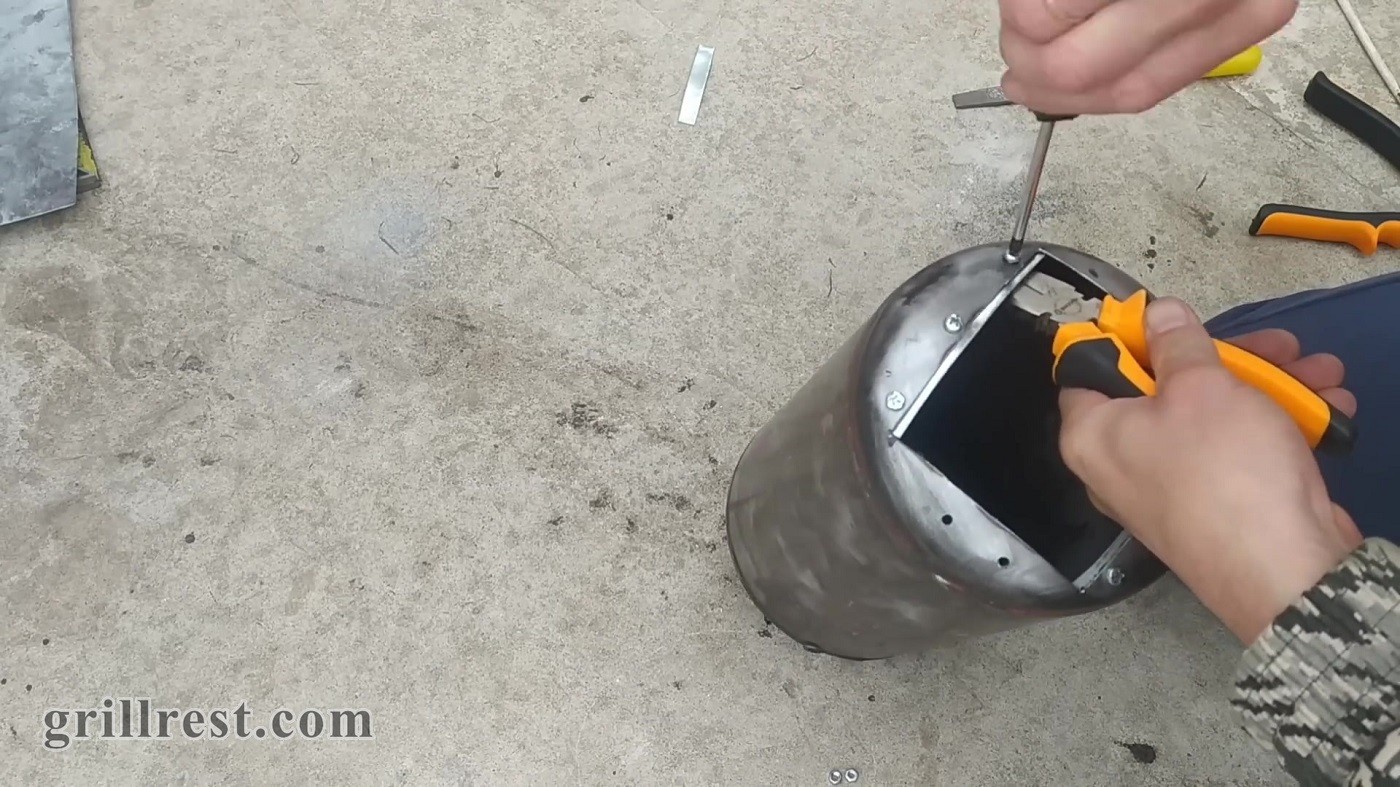

Просверлим и закрепим на болты с гайками, диаметр которых — 4 мм.

Обязательно после наживки тщательно притянем.

30

31

Итог будет выглядеть так:

32

С нижней стороны параллельно, по длинной части прорезанного окна, сверлом на 8 мм сделаем 4 отверстия.

33

Вблизи выглядит так:

34

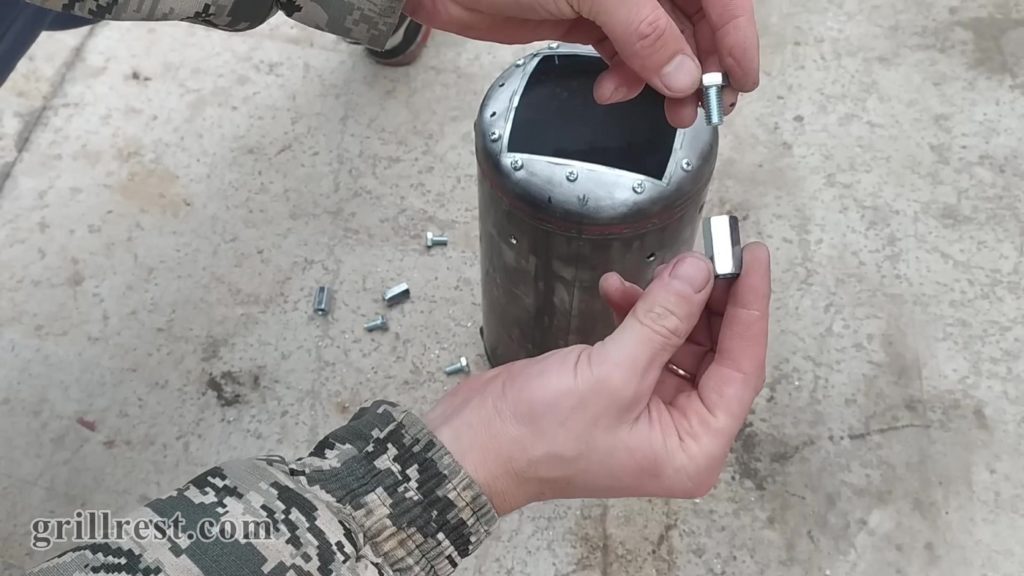

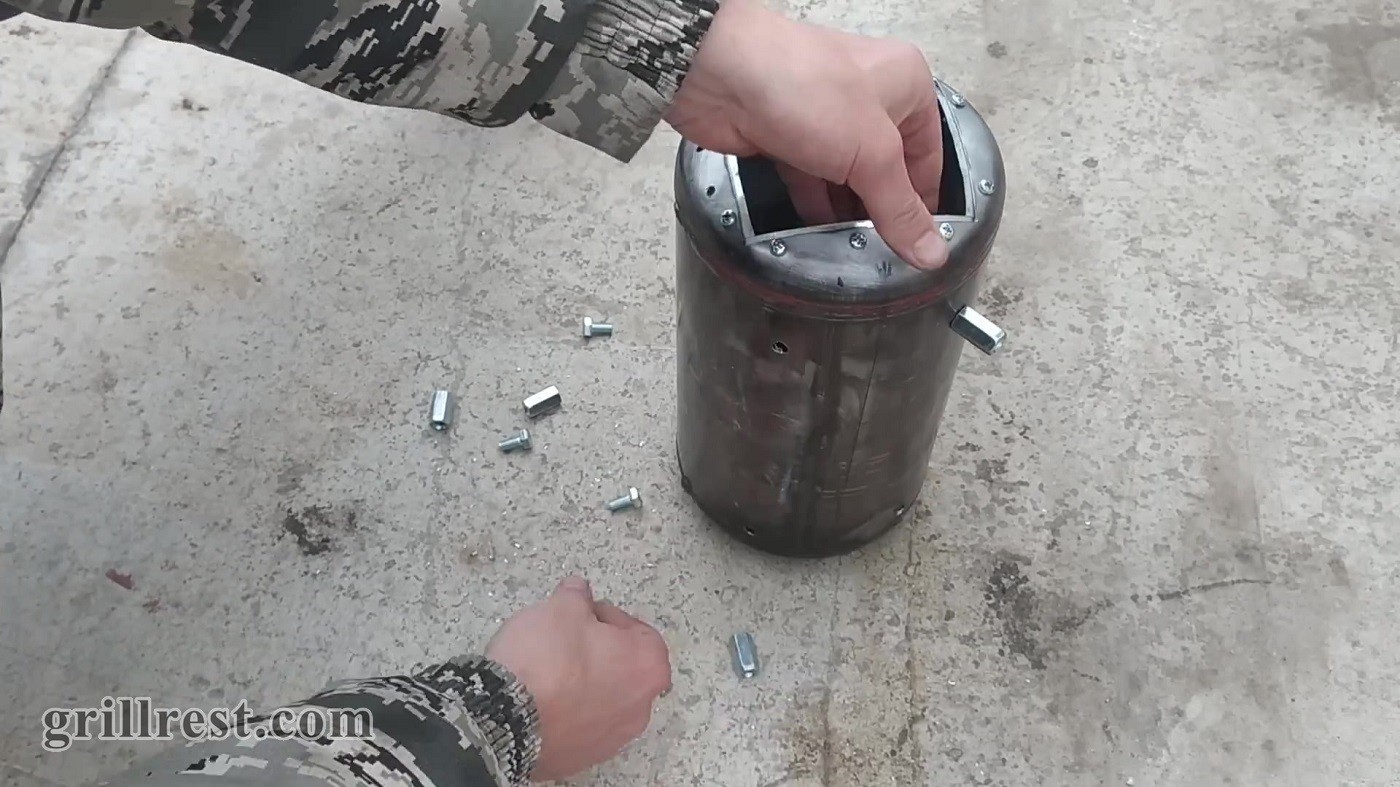

Поместим в проделанные отверстия болты размером 8 x 16 и накрутим на них удлинённые гайки.

35

36

37

38

39

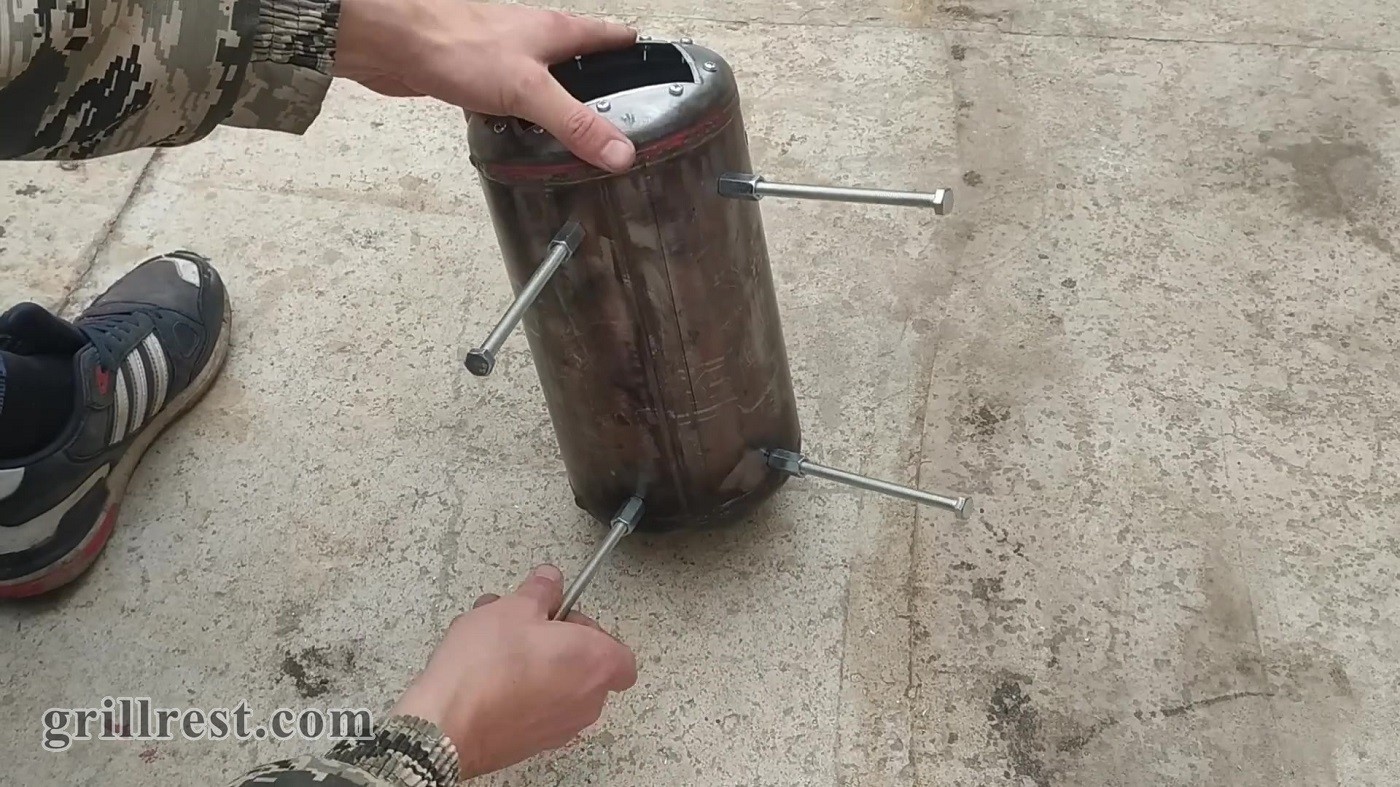

Возьмём 4 болта на 180 мм и ввинтим в эти удлинённые гайки.

40

41

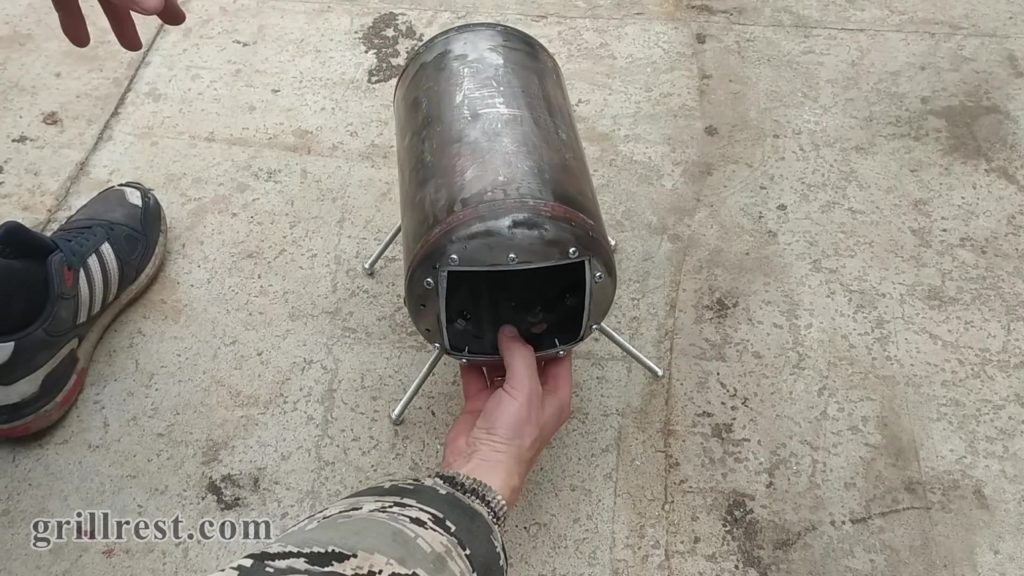

И уже конструкция имеет возможность стоять прочно на ногах.

42

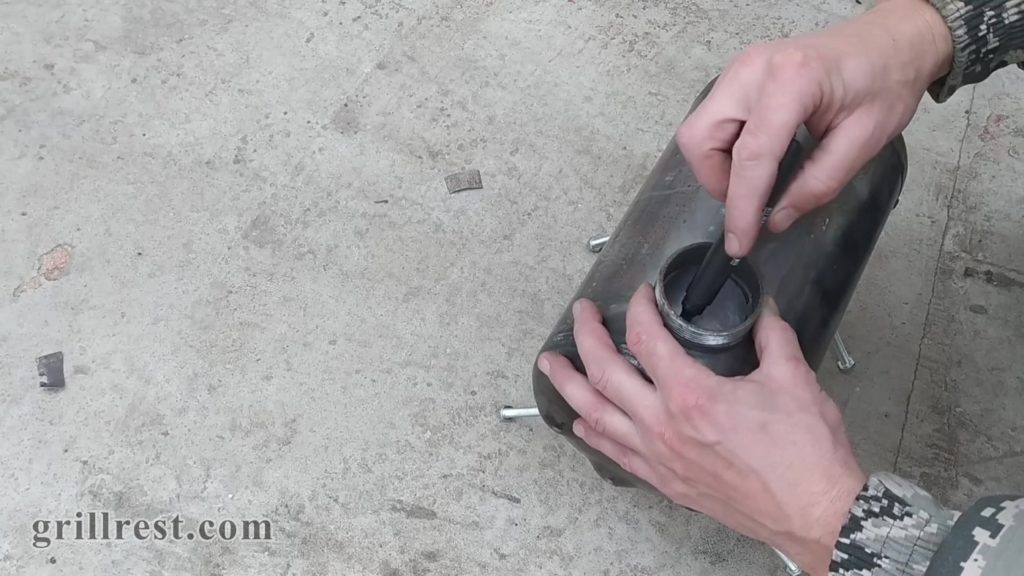

Установим обрезок резьбовой муфты на 57 на верхней части и маркером по внутренней части сделаем разметку.

43

44

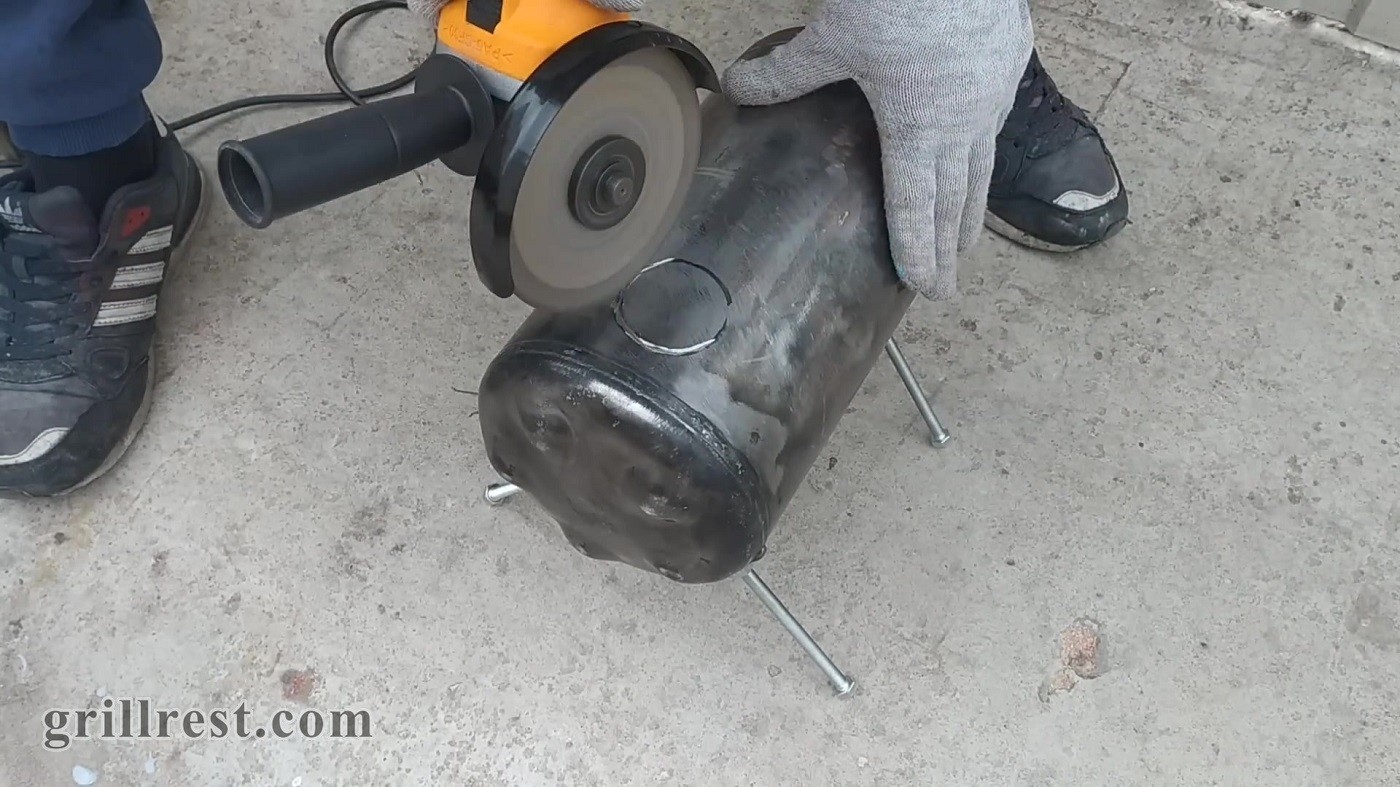

Прорежем по нарисованной окружности дырку болгаркой.

45

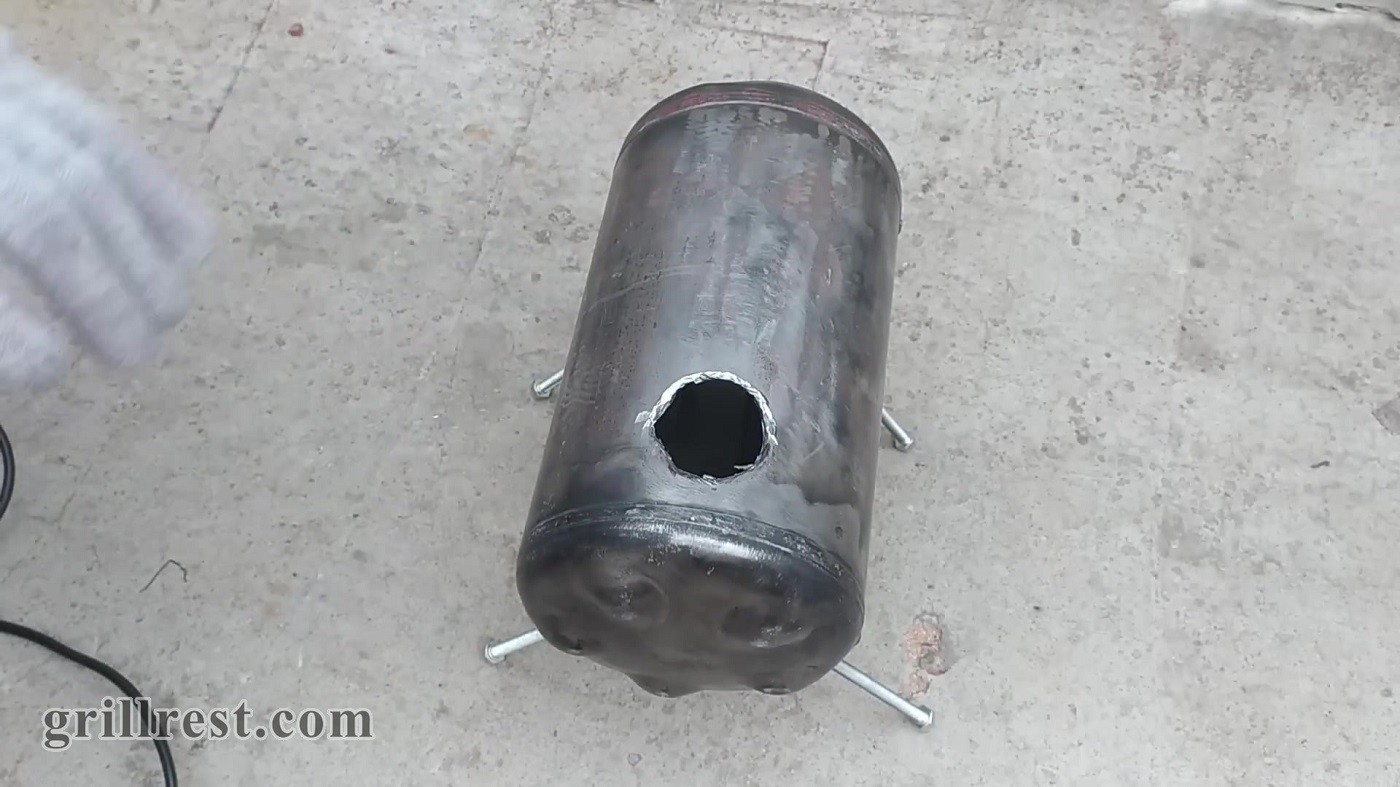

Уберём отрезанный кусок.

46

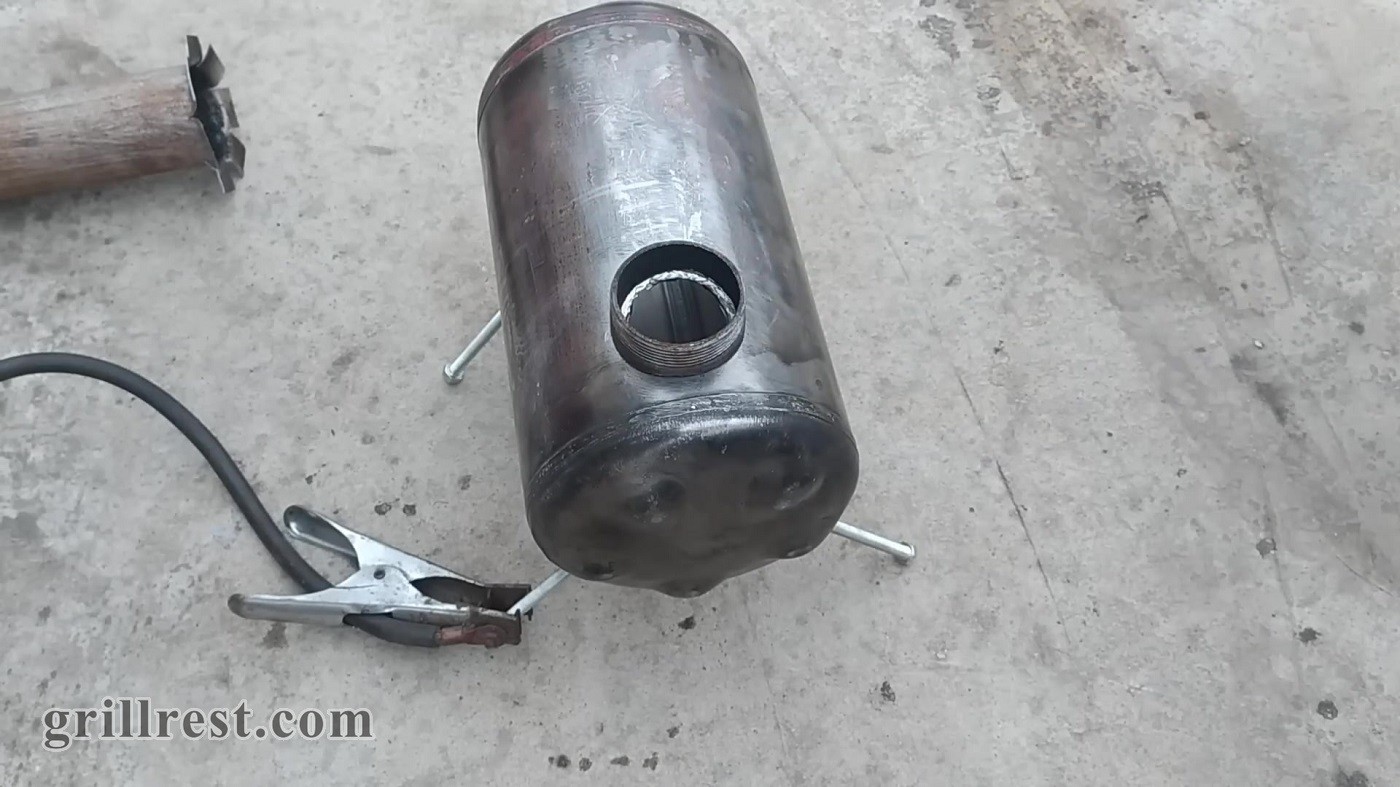

Установим резьбовую муфту и проварим хорошо электросваркой.

47

48

Сгладим неровности болгаркой.

49

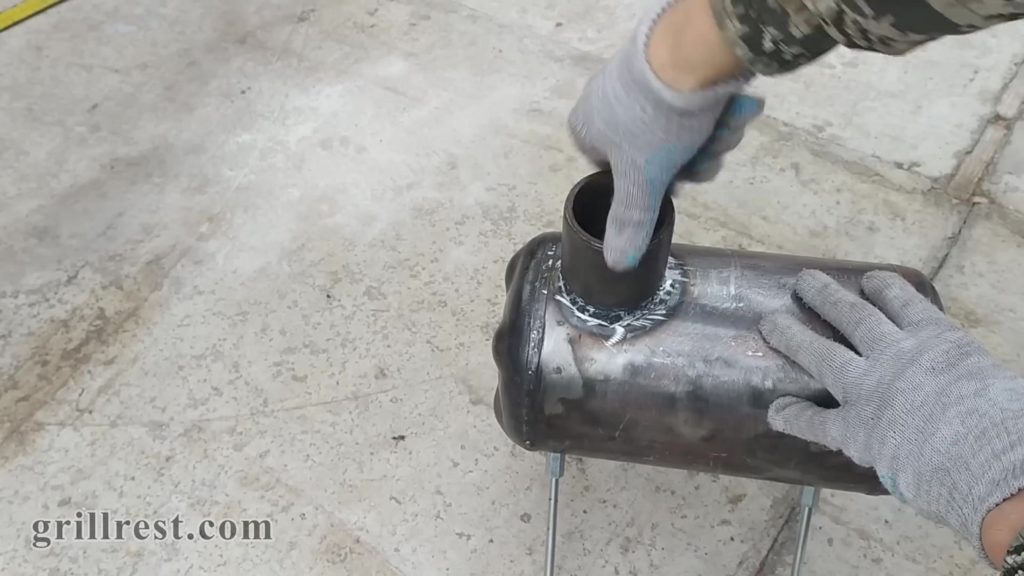

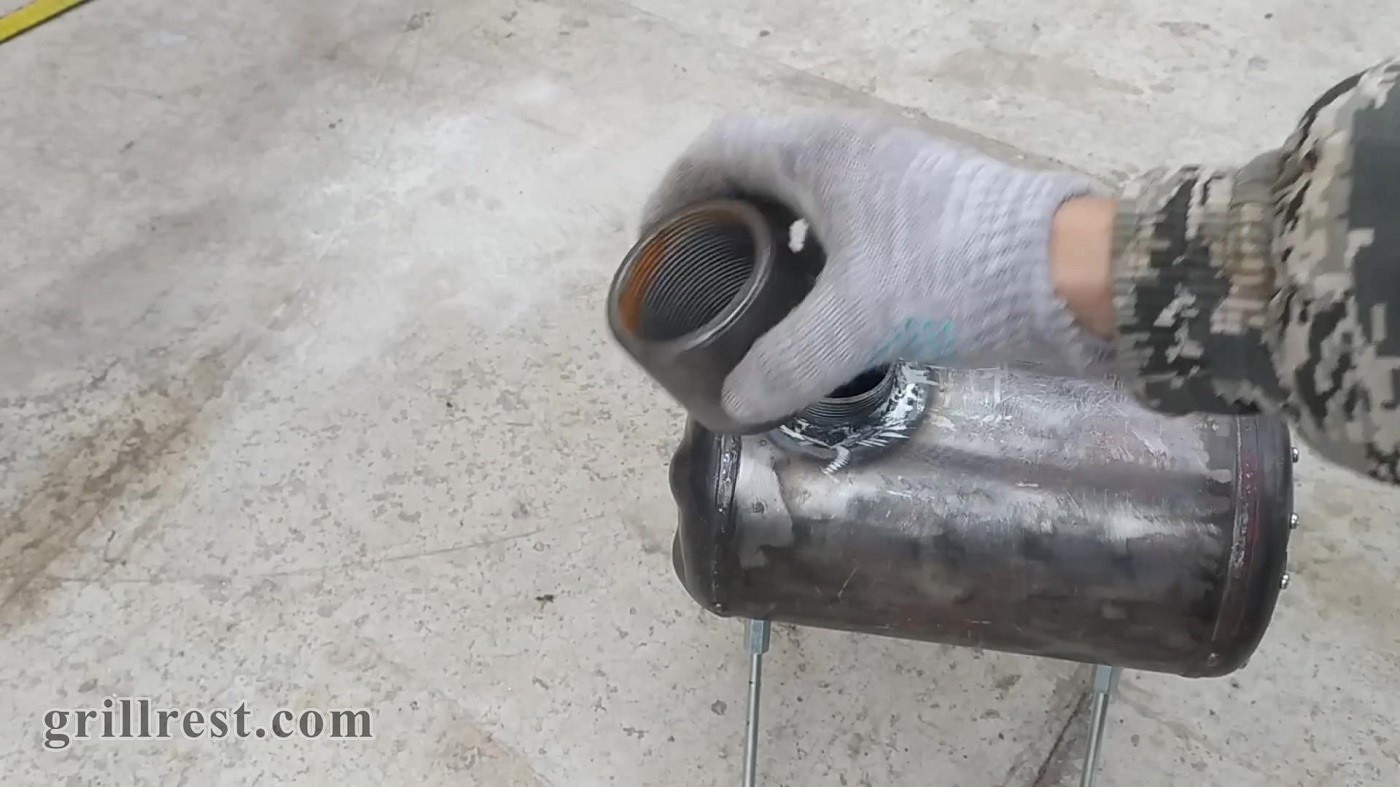

Другую муфту с внутренней резьбой накрутим на трубку.

50

51

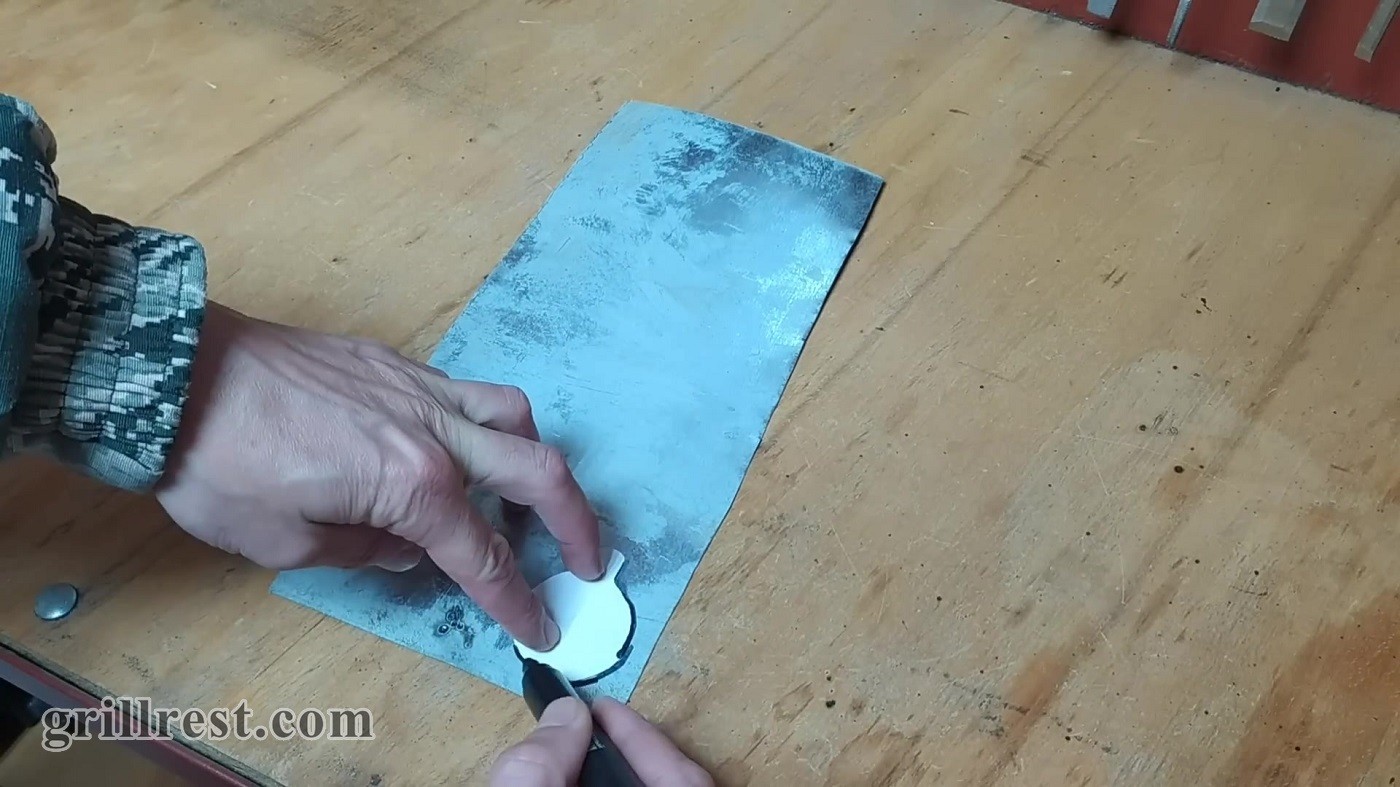

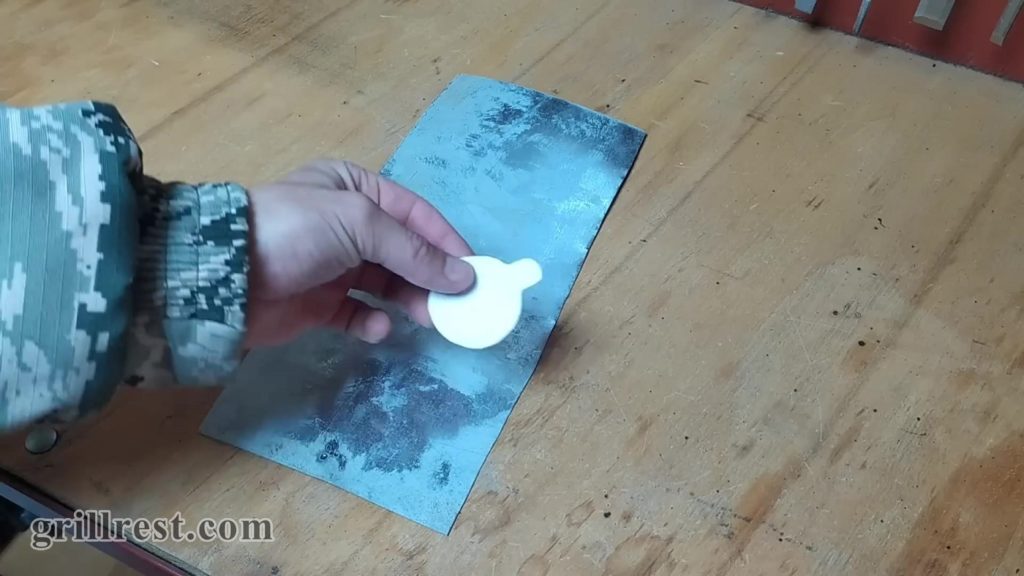

По лекалу из бумаги перенесём рисунок на лист оцинковки.

52

53

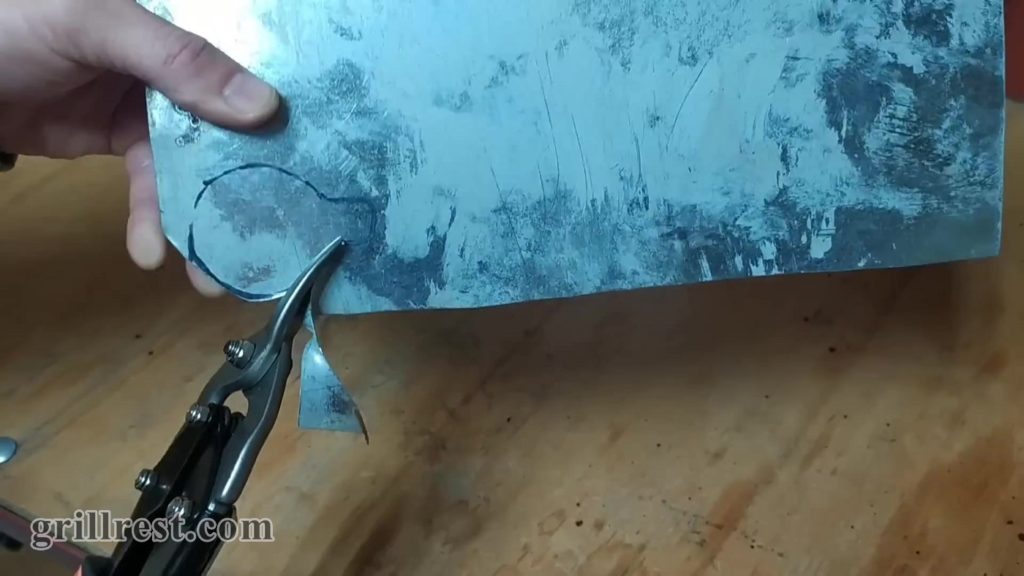

Вырежем его.

54

Обточим края для безопасности и красоты.

55

Приблизительно в этой части сделаем отметки.

56

57

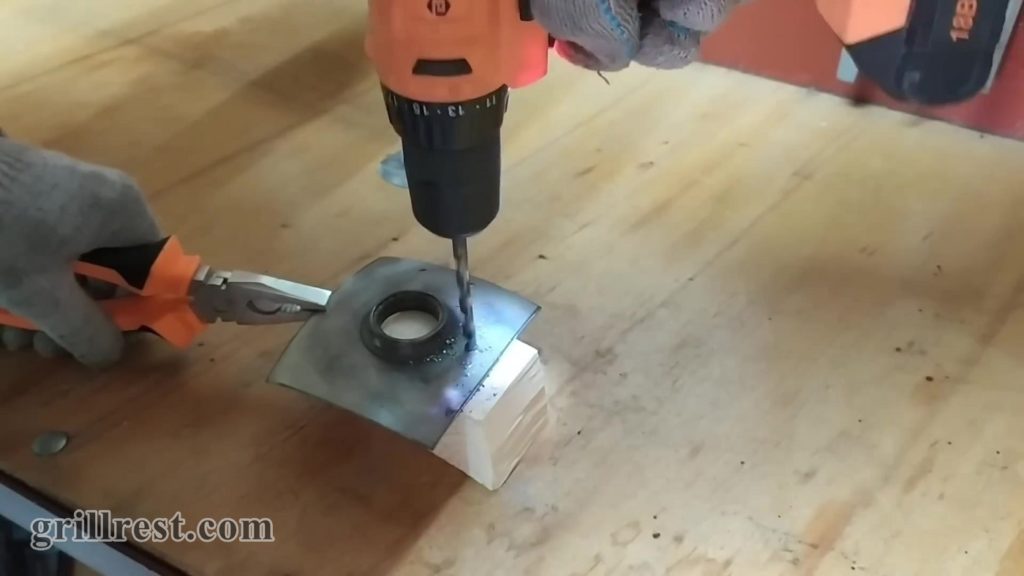

Сверлом просверлим отверстия.

58

59

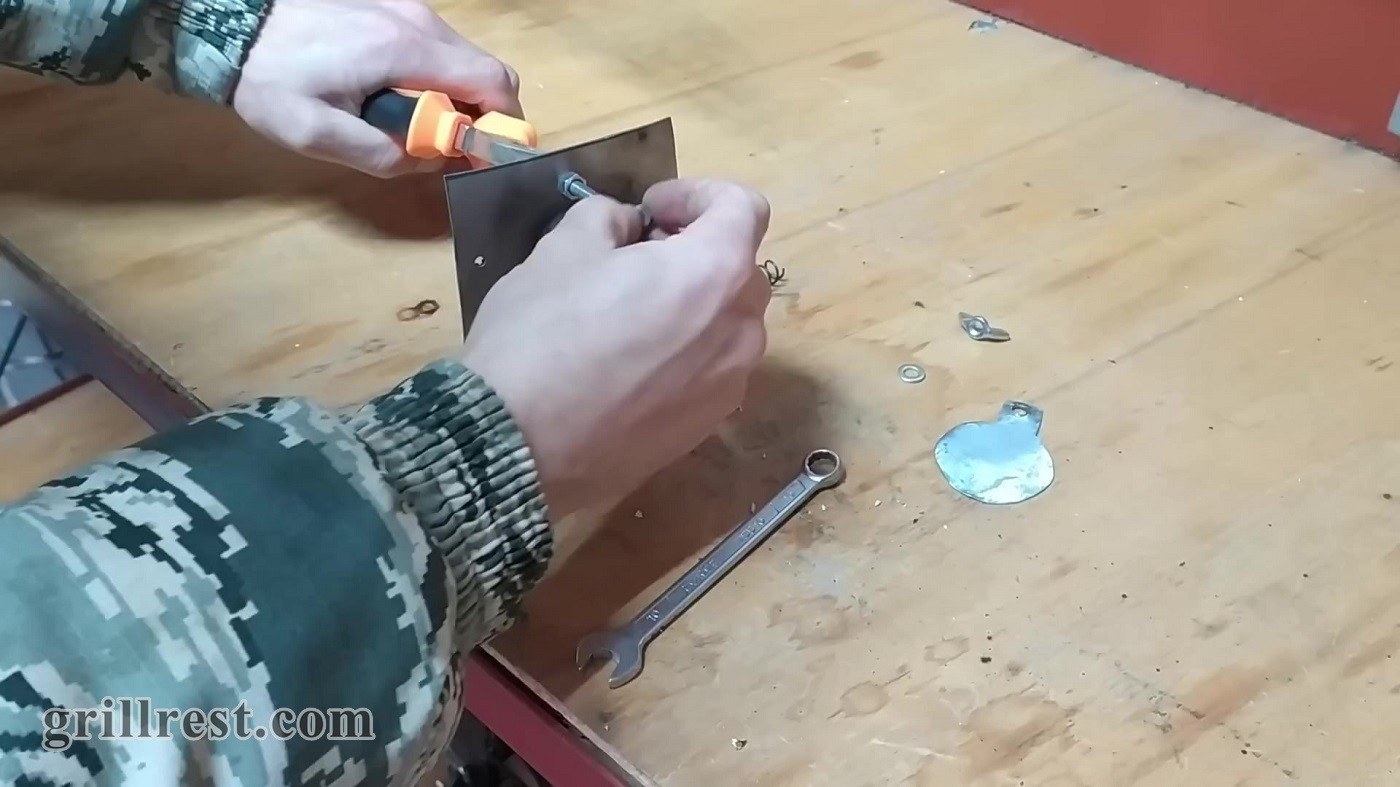

Вставим болты и крепко закрутим гайки

60

61

62

63

Устанавливаем наше вырезанное будущее поддувало и следом фиксируем пружину.

64

65

66

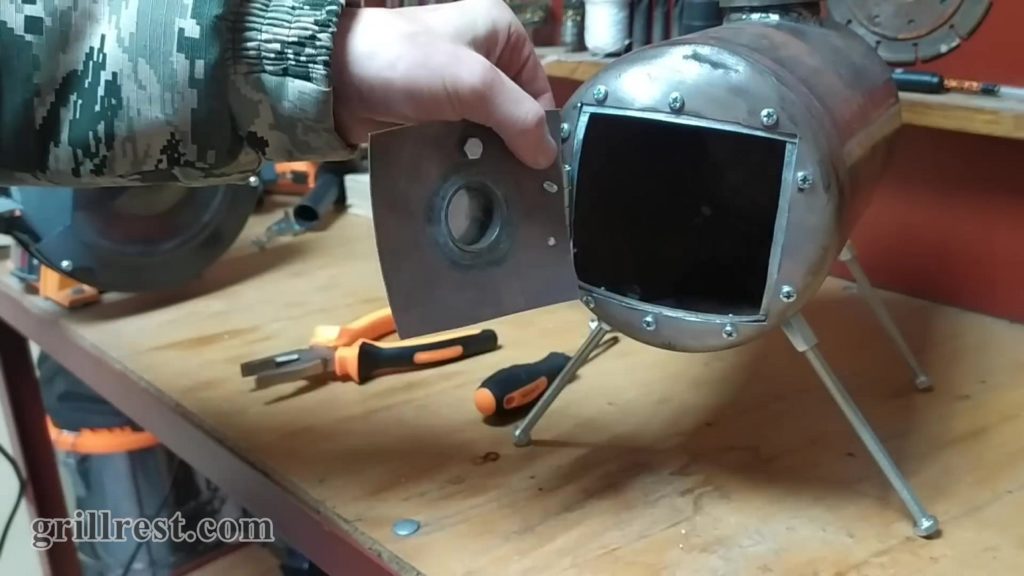

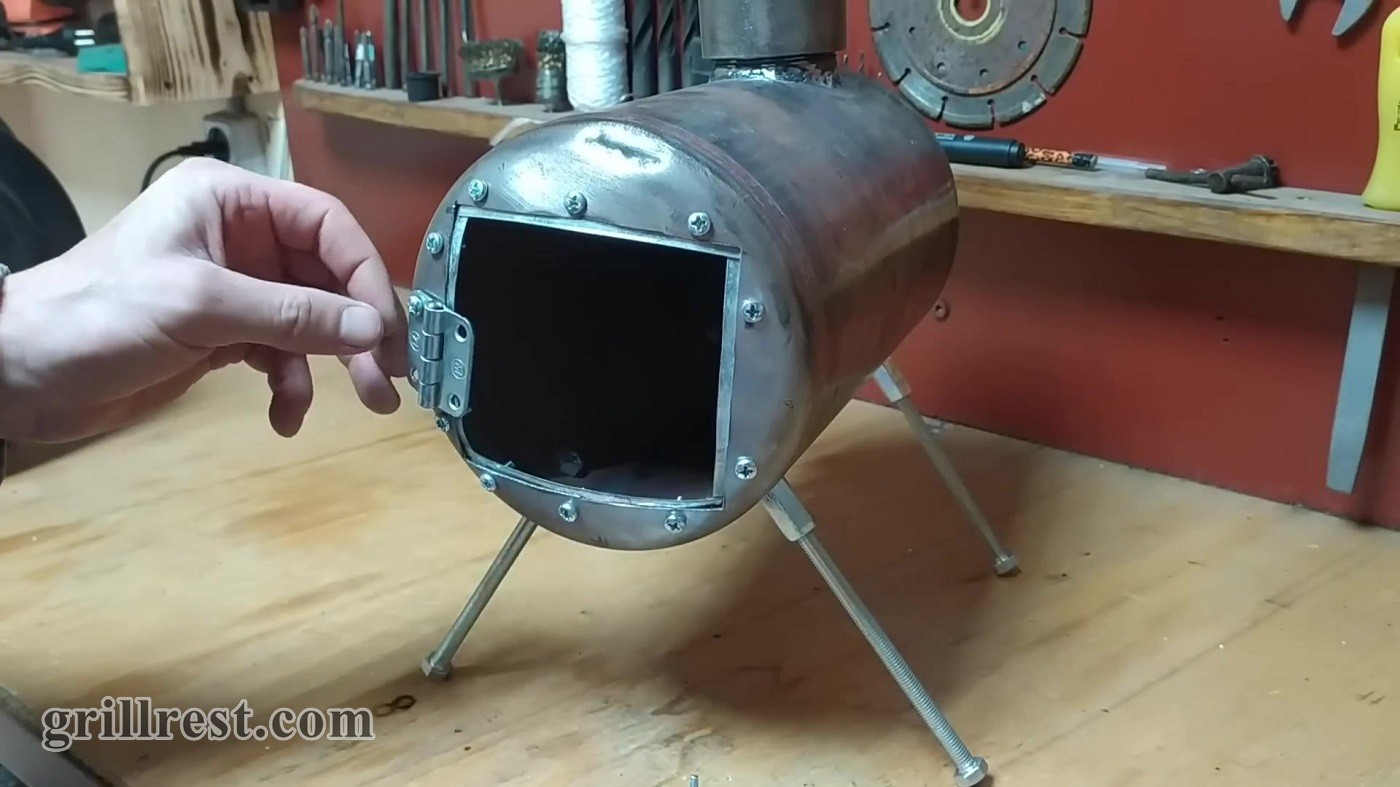

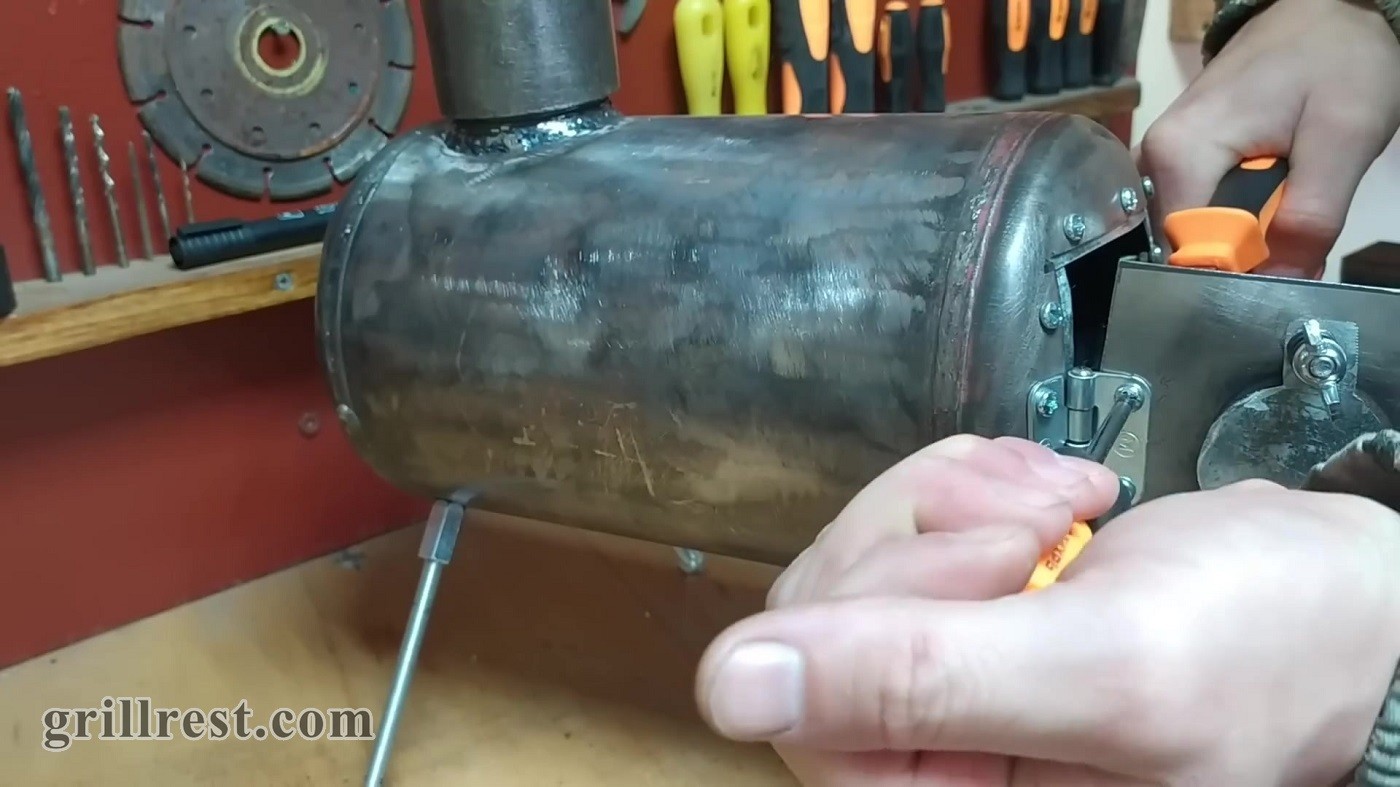

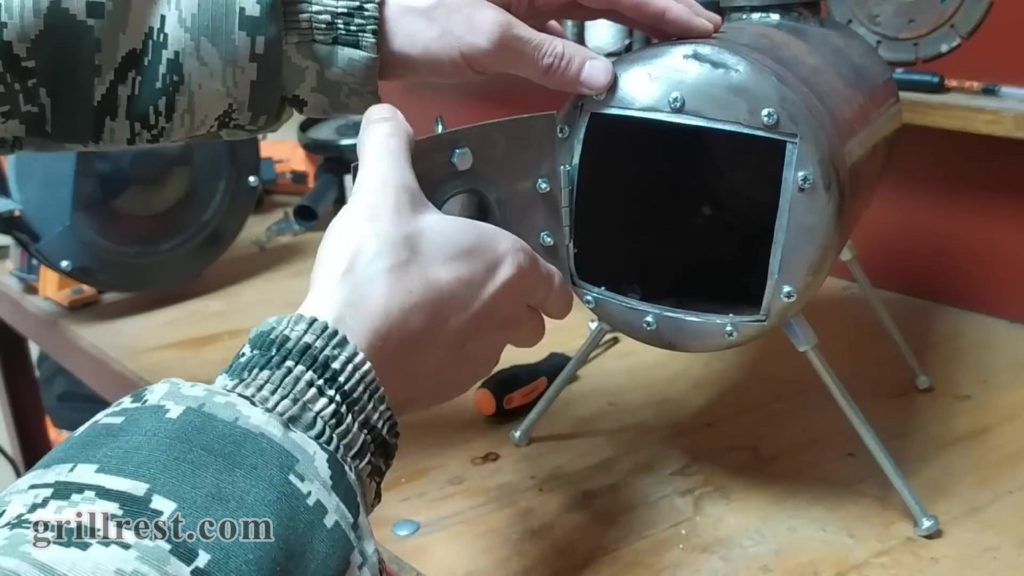

Привинчиваем петли, дверку и шпингалет.

67

68

69

70

71

Получается вот такая красота:

72

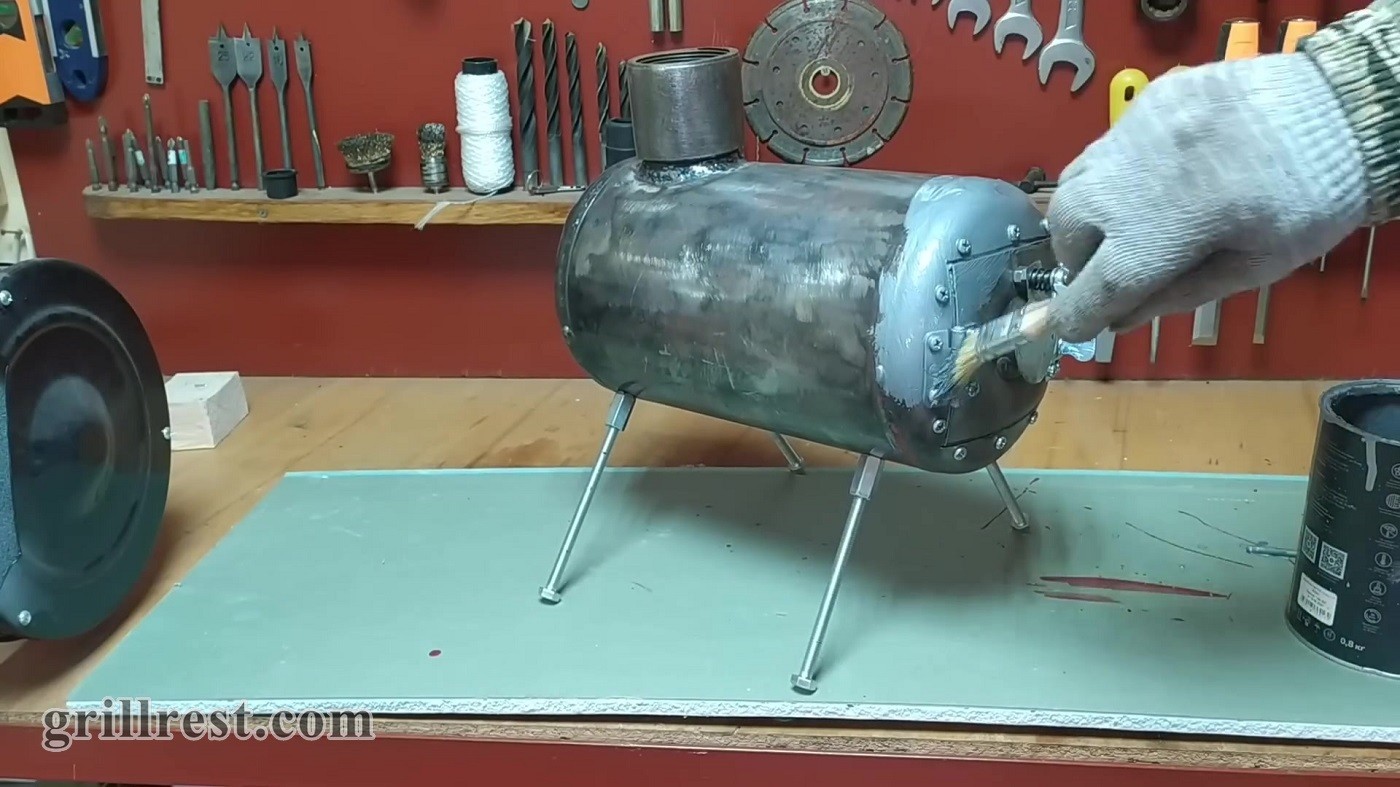

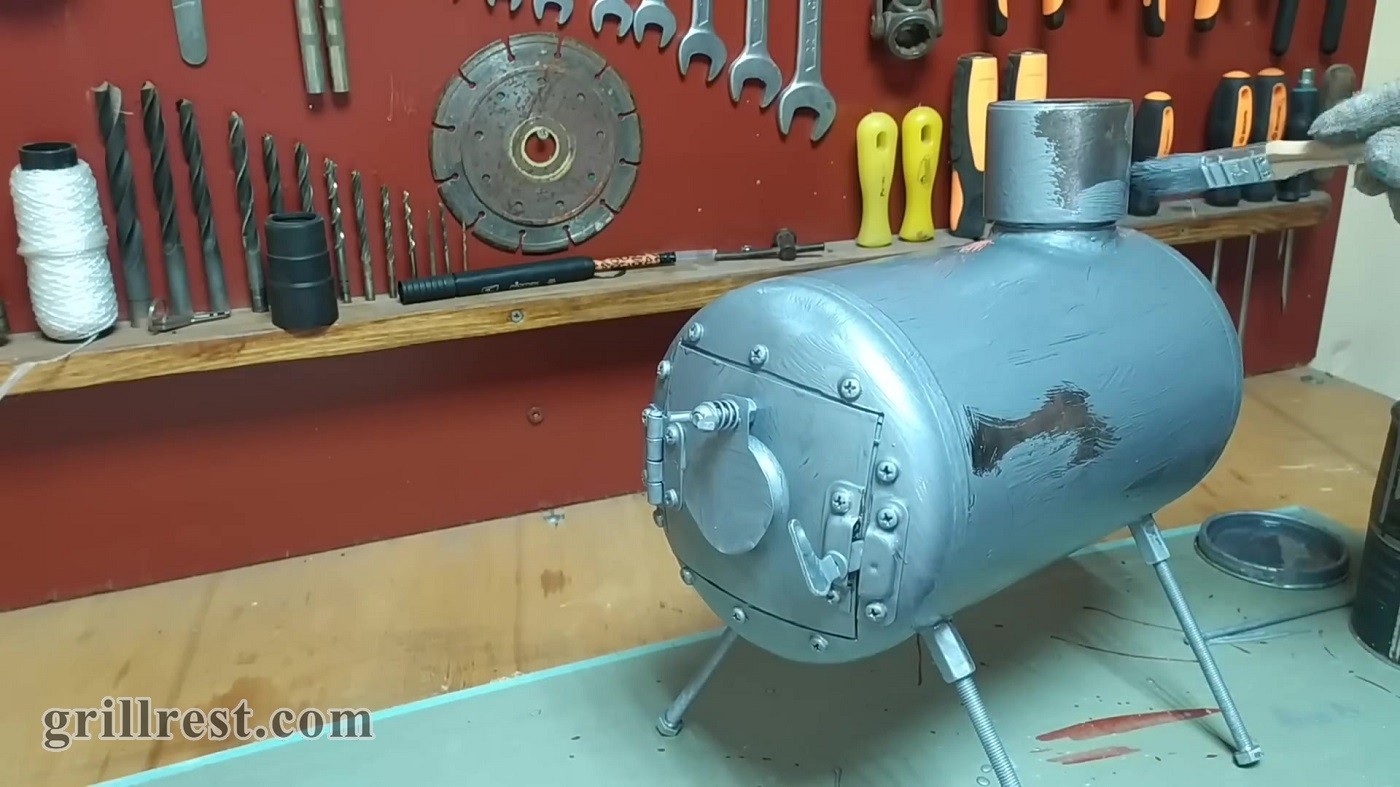

Покрасим огнестойкой краской, которая должна выдерживать 1100 градусов в 1 слой. Можно обычной кистью, главное — тщательно.

73

74

Просушим и перейдём к испытаниям. Длина дров может доходить до 25 см.

75

Для безопасности произведём пуск подальше от построек.

Соберём трубу.

76

Сложим полную топку наколотых дров.

77

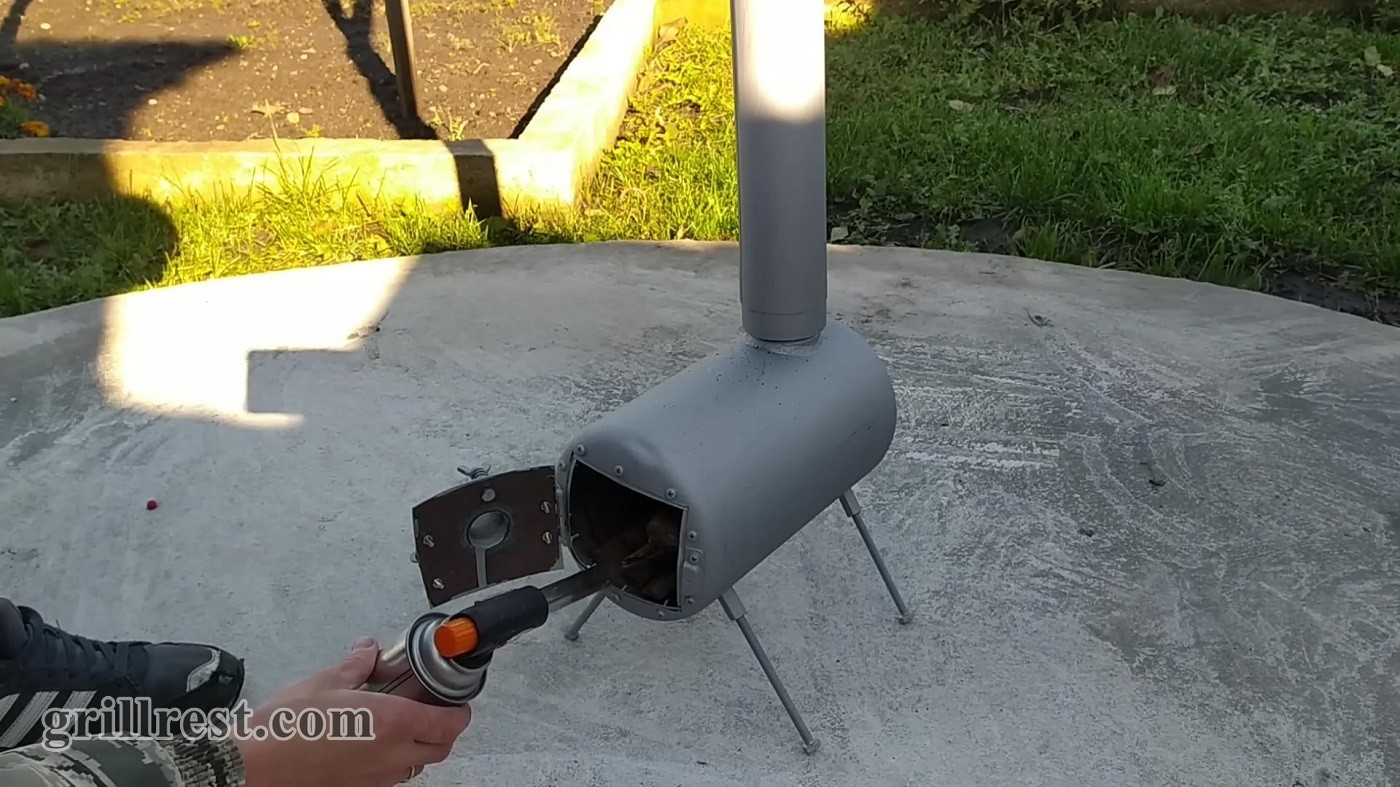

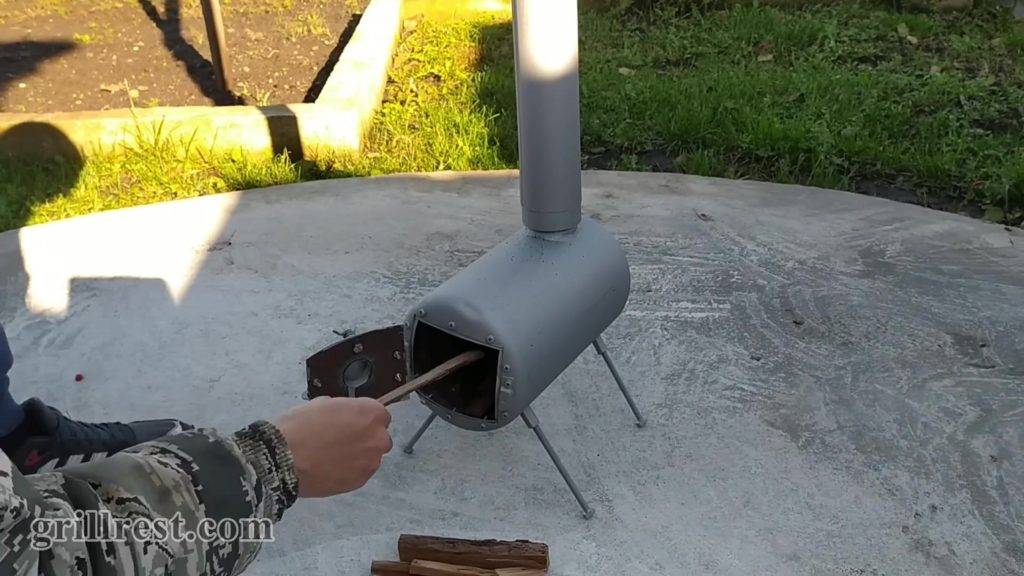

Разожжём огонь газовой горелкой.

78

79

Когда печка раскочегарится, закроем дверцу и задвижку. Откроем поддувало.

80

По дыму будет видно, как начинает обгорать термостойкая краска. Именно по этой причине всегда выжигают новые котлы на свежем воздухе.

81

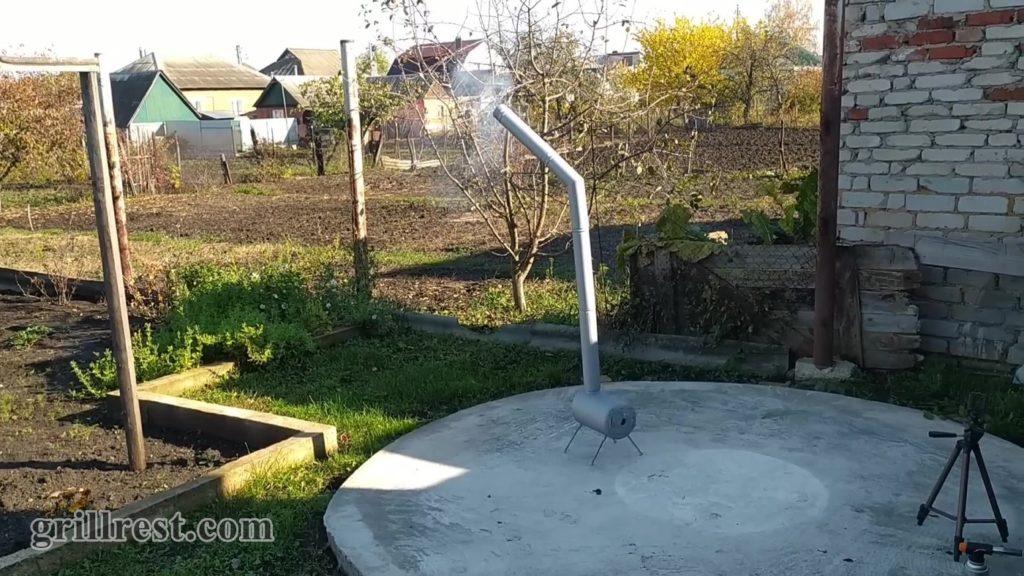

Несмотря на то, что труба не очень высокая, тяга отменная, что является большим плюсом к безопасности. Печку можно использовать даже в палатке.

82

Однако, любой отопительный прибор — это источник повышенной опасности. Требуется внимательное отношение, особенно, если собираетесь ставить печку в палатке.

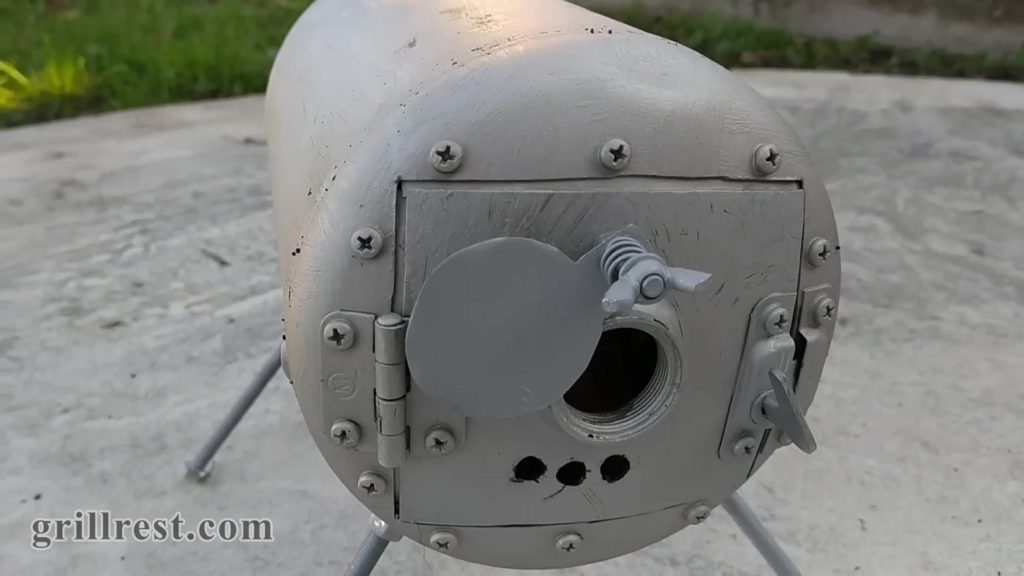

Просверлим дополнительно 3 отверстия в нижней части дверки. Это нужно для работы печи на топливе низкого качества — сырых дровах.

83

Хорошей рыбалки!
